单级减速6:1传动变速箱结构设计

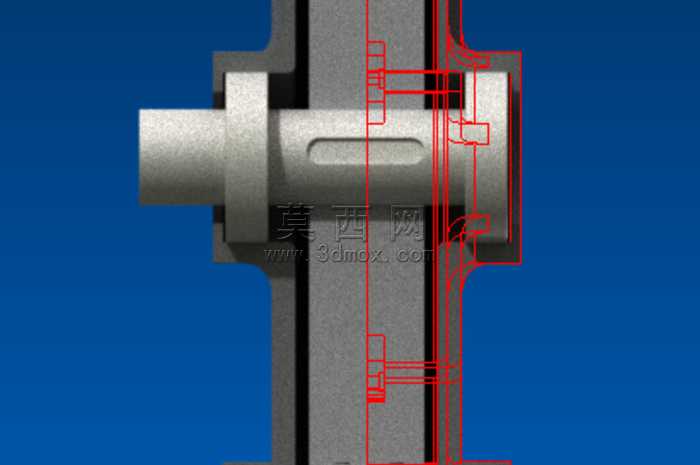

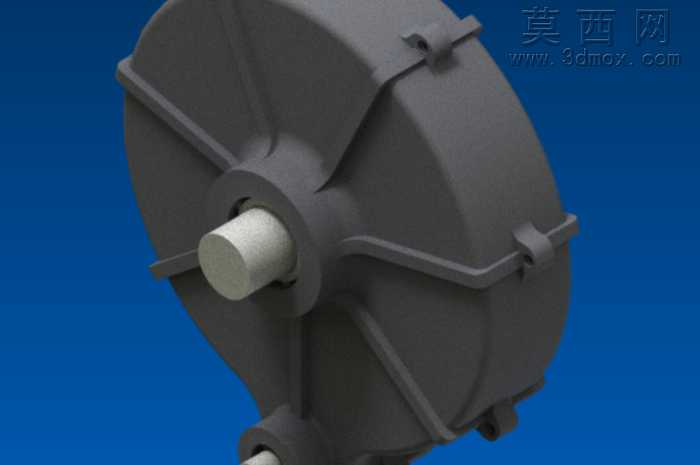

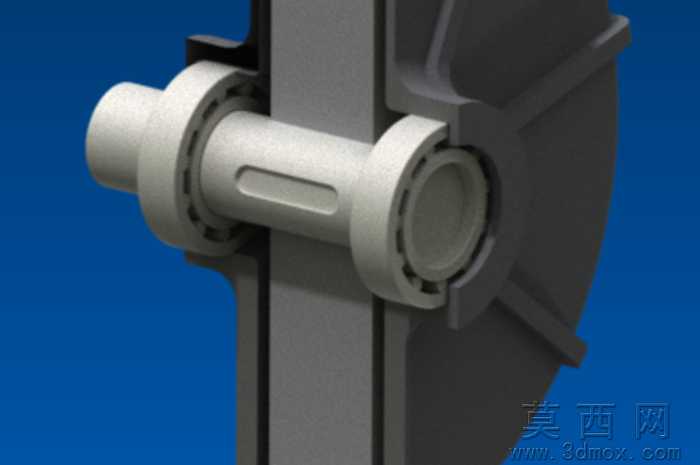

该单级减速6:1变速箱采用三维建模软件完成全参数化结构设计，建模过程中首先对传动核心的齿轮副进行参数化构建，依据6:1的减速比匹配主动轮与从动轮的齿数、模数、螺旋角参数，保证齿轮啮合的重合度符合传动平稳性要求，齿面、齿根的过渡圆角均按照机械加工工艺标准做了细化处理，避免应力集中问题。箱体部分采用分体式铸造型腔结构设计，建模时预留了输入轴、输出轴的轴承安装位，箱体外部的加强筋结构经过受力仿真优化，沿径向均匀分布的筋条既可以提升箱体整体刚性，降低传动过程中的箱体共振形变，也能增加箱体散热面积，适配长时间连续运转的散热需求。输入轴与输出轴采用同轴心布局，轴段的台阶结构分别对应轴承内圈定位、齿轮轴向固定、外接负载安装的功能需求，轴端的倒角、退刀槽结构均符合机械加工的工艺规范，保证后续实际加工的可制造性。材质渲染阶段，箱体部分赋予了哑光铸铁材质，调整材质的粗糙度、金属度参数还原铸造壳体的磨砂质感，轴类零件赋予了调质钢的亮面金属材质，区分不同零部件的材质属性差异，渲染时采用侧方主光源搭配环境补光的布光方案，清晰呈现箱体加强筋的结构轮廓、轴段的装配关系以及齿轮啮合的细节特征。整体设计围绕单级减速的传动需求展开，简化了不必要的冗余结构，在保证传动强度的前提下控制整体体积，适合小空间内的减速传动场景使用，建模过程中所有配合面均按照实际装配公差预留间隙，可直接导出用于后续的工程图生成、装配仿真以及3D打印验证环节。
