轻木构架式遥控固定翼航模设计

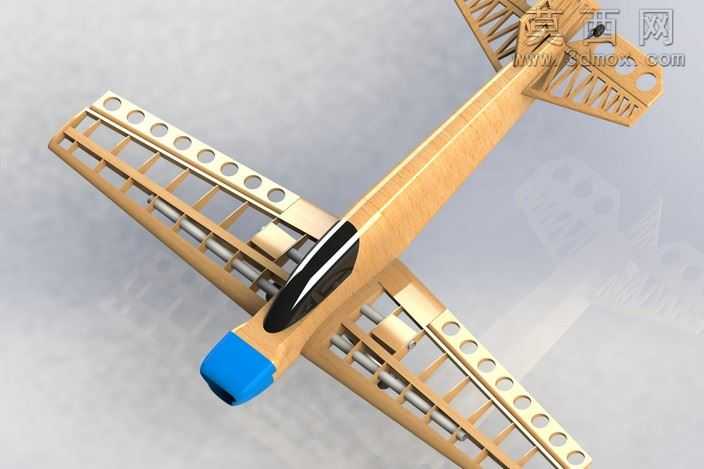

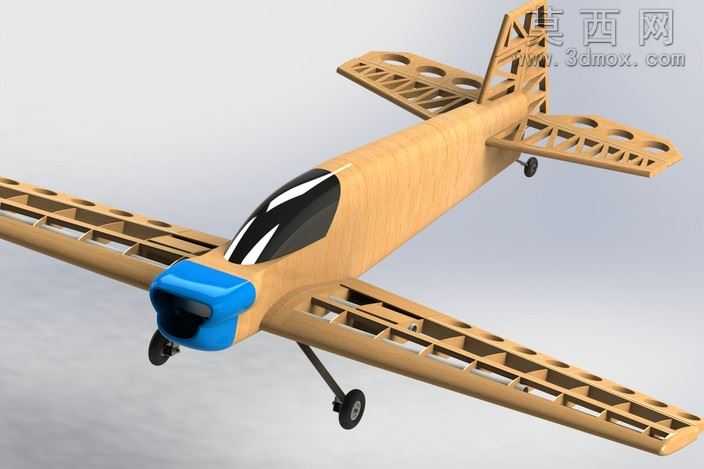

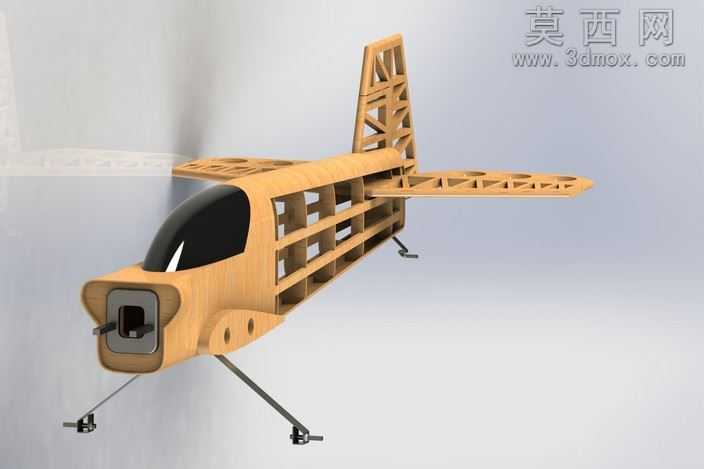

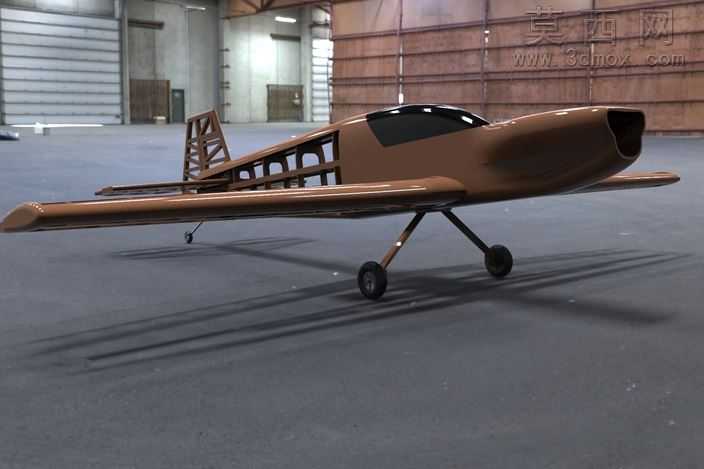

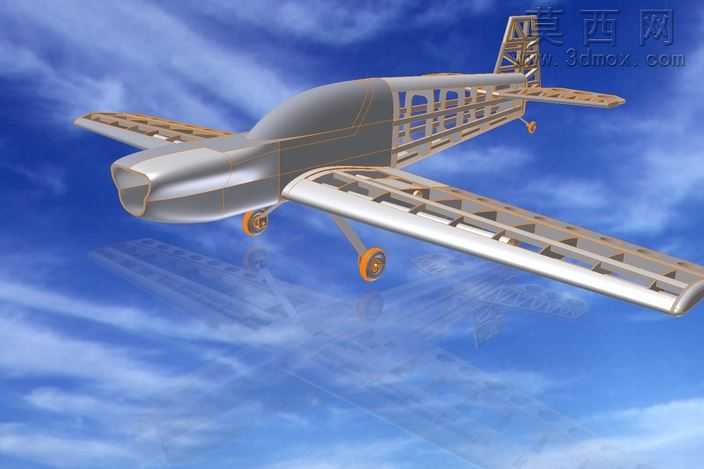

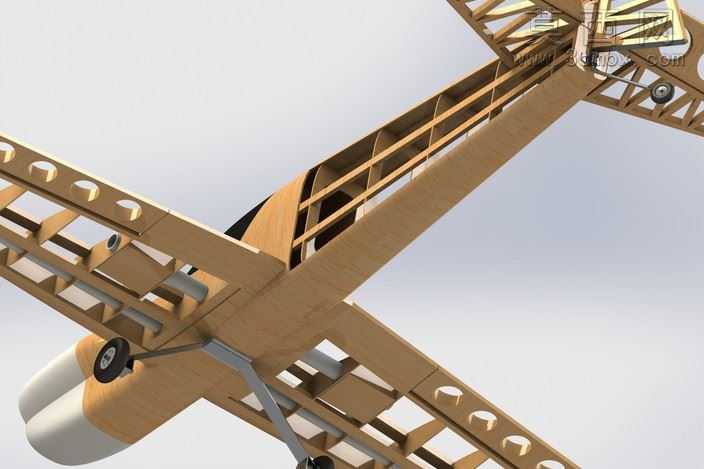

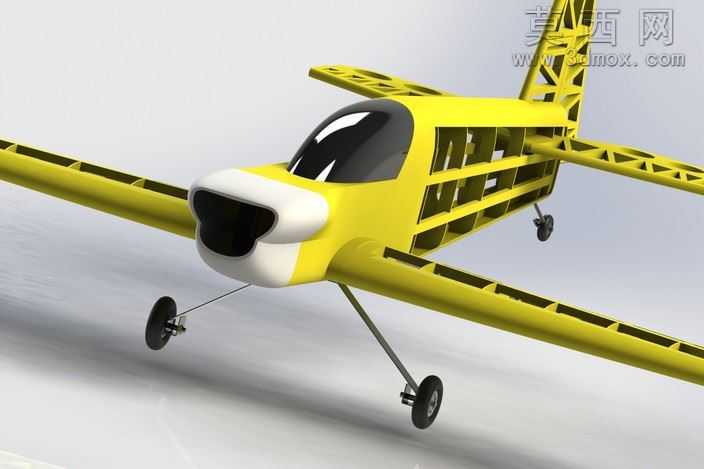

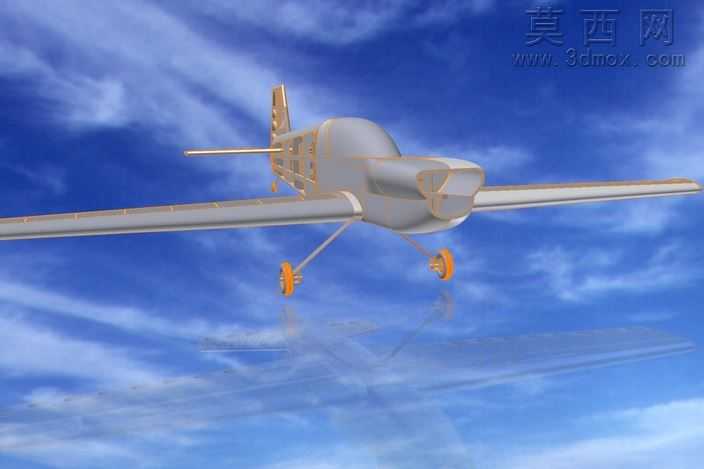

本作品为轻木材质的遥控固定翼航模三维设计，整体采用经典上单翼布局搭配后三点式起落架结构，建模阶段以真实轻木航模的制作逻辑为核心，先完成机身纵向主梁、翼型肋条、垂直安定面与水平安定面的骨架参数化搭建，再逐一匹配蒙皮支撑结构、整流部件与起落架安装位。建模过程中严格遵循轻木航模的减重设计原则，机翼肋条、机身隔框均预留标准减重孔位，所有骨架杆件的衔接位置都做了贴合实际粘接工艺的倒角与贴合面处理，避免出现现实中无法加工的尖锐衔接或悬空结构。材质渲染阶段，主体骨架部分还原了轻木天然的浅黄木质纹理与哑光质感，机头整流罩采用亮蓝色工程塑料材质表现，座舱盖使用带轻微反光效果的半透明黑色亚克力材质，起落架轮胎还原橡胶的哑光黑质感，金属轮轴与起落架支架做了金属磨砂质感处理，渲染时采用柔和的天光环境，突出骨架结构的层次感与不同材质的区分度，同时在机翼、尾翼的骨架结构上清晰展现出桁架式的受力传递路径，从机翼主梁到机身隔框的载荷传递结构完全符合固定翼航模的力学设计要求。设计思路上以可实际制作为核心目标，所有结构件的尺寸都匹配常规轻木航模的标准材料规格，预留了动力电机、舵机、接收机、电池的安装舱位，机头位置的电机安装座做了加强结构设计，机翼与机身的衔接位置预留了插接固定位，既保证组装拆卸的便利性，也能满足飞行过程中的结构强度需求，尾翼舵面的铰接位置也做了符合实际航模舵机联动的结构预留，整体模型既可以作为航模爱好者制作轻木固定翼的结构参考，也可直接用于3D打印验证或数控切割轻木零件的加工依据，完整还原了轻木航模从骨架搭建到部件组装的全流程结构逻辑，没有冗余的装饰性结构，每一处杆件、肋条、隔框都对应实际航模的受力或安装功能。
