伸缩式翼齿轮共轴直升机三维设计

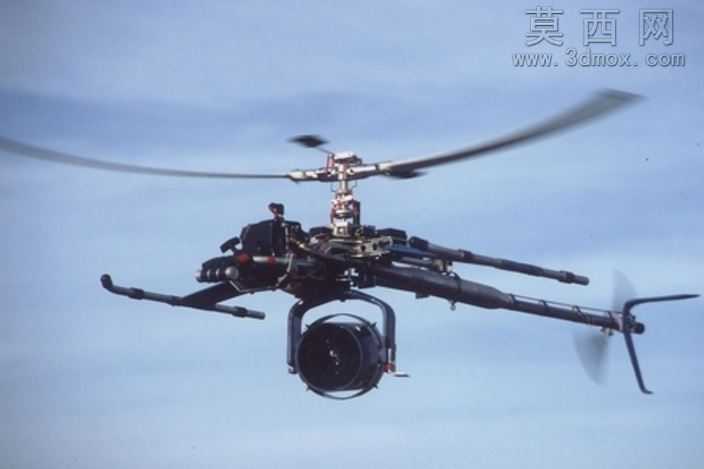

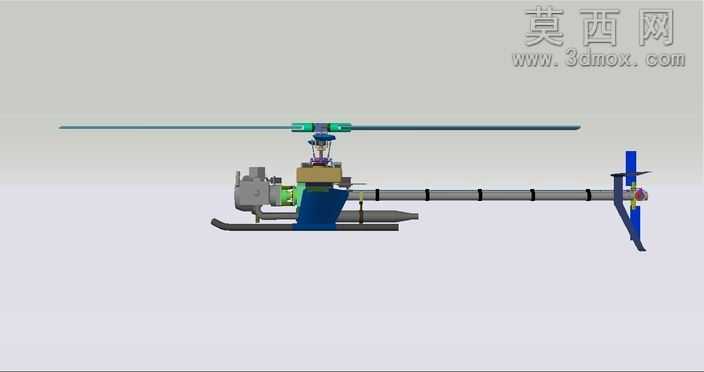

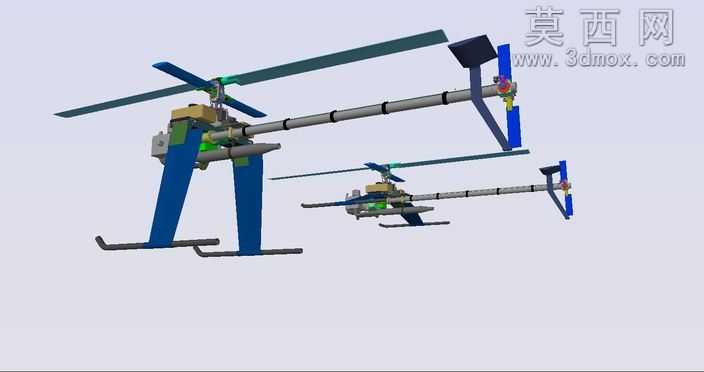

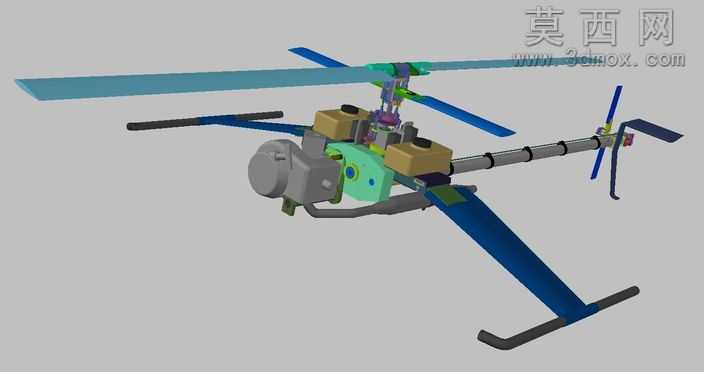

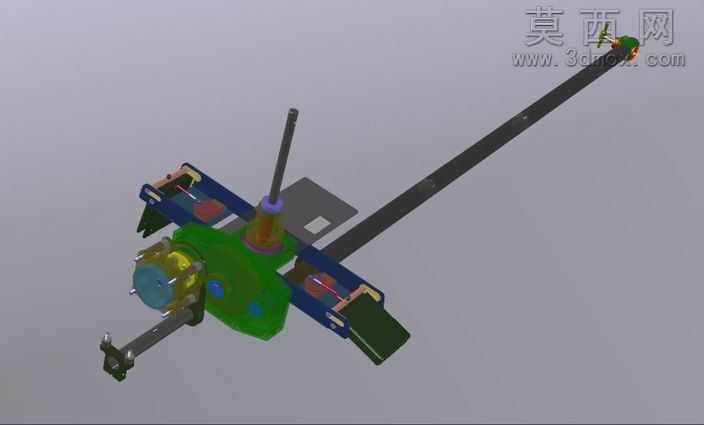

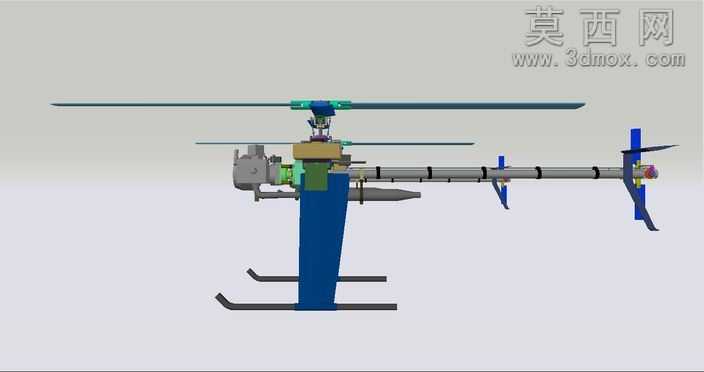

本作品为采用三维建模软件完成的共轴式直升机结构设计，核心配置1.8米直径转子与伸缩式翼齿轮传动结构，建模过程严格遵循航空机械结构设计规范，对整机各功能模块进行了全参数化建模。建模阶段首先完成动力核心模块的搭建，还原了双动力单元的布局结构，对发动机壳体、散热结构、安装固定位进行了精细化曲面建模，保证壳体曲面过渡顺滑无破面，装配间隙符合实际机械加工公差要求。旋翼系统作为设计核心，针对伸缩式翼齿轮的传动逻辑做了完整的结构还原，对主旋翼的桨叶翼型做了符合气动要求的曲面处理，桨叶采用渐变厚度设计，从根部到翼尖逐步减薄，同时还原了桨夹、倾斜盘、旋翼头的连接结构，清晰展现了共轴双旋翼的反向传动路径，伸缩翼齿轮的啮合结构做了可动式装配约束，能够直观演示旋翼伸缩调节时的齿轮传动过程。尾翼部分还原了尾桨、尾撑杆、起落滑橇的完整结构，尾撑杆采用分段式装配设计，清晰展现杆体与固定卡扣、舵机安装位的连接关系，尾桨的桨叶角度、传动连杆结构均做了1:1比例还原，起落滑橇采用弧形缓冲结构建模，还原了滑橇与机身的连接固定支架结构。材质渲染阶段，针对不同部件赋予了对应材质属性：机身结构件采用哑光航空铝合金材质，金属表面做了细微磨砂质感处理，还原航空铝材的哑光金属光泽；桨叶部分采用半透明碳纤维复合材质，添加了细微的编织纹理，展现复合材料的质感；传动齿轮部分采用高亮合金钢材质，齿面做了抛光质感处理，突出金属加工的精密感；油箱、舵机等外设部件分别赋予工程塑料、橡胶等差异化材质，通过材质区分清晰展现各部件的功能属性。整体装配采用自底向上的建模思路，先完成单个零件的参数化建模，再按照实际装配顺序完成组件、整机的装配约束，所有连接部位均添加了符合机械原理的配合关系，既保证了整机外观的还原度，也清晰展现了内部传动结构的运作逻辑，可用于航空机械结构教学、旋翼飞行器原理演示等场景。
