工厂自动化用导轨式推杆结构设计

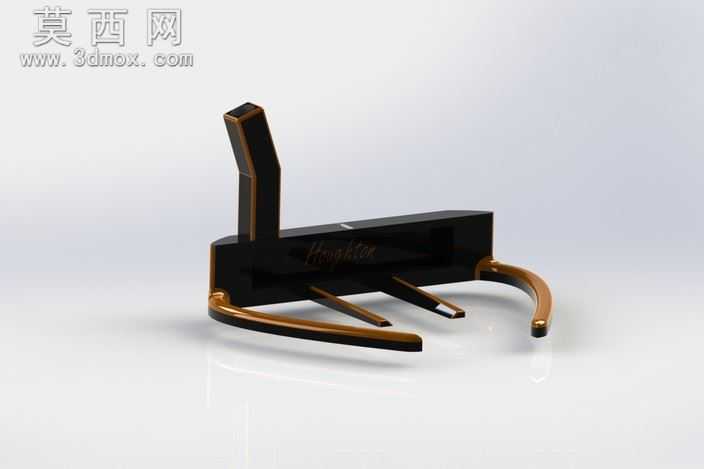

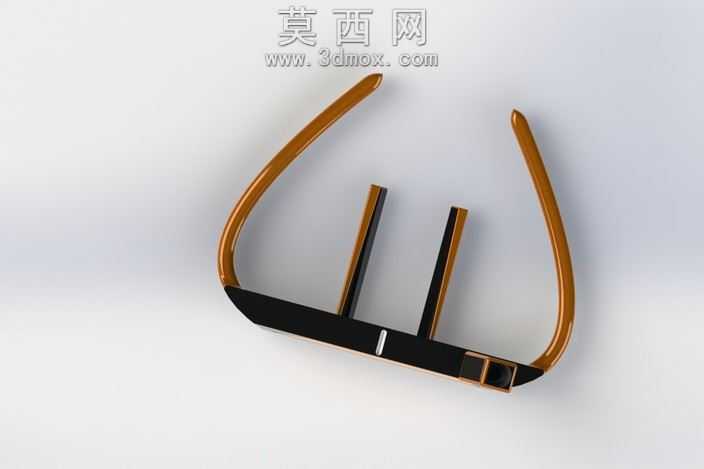

该推杆模型采用SolidWorks软件完成全参数化建模，建模过程中以实际工厂自动化导轨配套的传动需求为核心依据，先通过草图绘制勾勒出推杆的整体轮廓，再依次完成拉伸、切除、倒角等特征操作，精准还原了推杆的各部分结构比例。模型的主体支撑部分采用一体化成型的结构设计，搭配弧形延伸的导向臂与垂直设置的受力立柱，整体结构兼顾了传动过程中的受力稳定性与运动导向精度，能够适配对应规格导轨的滑动行程需求。渲染阶段采用了哑光黑与暖棕金属质感的材质搭配，主体基座部分赋予磨砂黑的工程塑料材质，模拟实际生产中常用的高强度耐磨工程塑料属性，导向臂与装饰条部分赋予带有细微金属拉丝纹理的暖棕合金材质，通过调整材质的反光度、粗糙度参数，让不同部件的材质区分清晰，同时在场景中添加了柔和的环境光与定向补光，弱化生硬阴影，让模型的结构细节能够清晰呈现，既还原了零件的工业质感，也让整体视觉效果更具辨识度。设计思路上，该推杆没有做过度复杂的冗余结构，以满足基础的推料、导向传动功能为核心，简化了不必要的异形结构，降低了后续实际加工的开模与切削难度，同时在受力集中的立柱与基座衔接位置做了圆弧过渡处理，避免应力集中导致的部件损坏，弧形导向臂的弧度经过反复调整，能够在导轨滑动过程中减少与周边部件的干涉，适配自动化生产线中窄空间的安装使用需求。模型仅做了基础的结构呈现，预留了足够的参数调整空间，使用者可以根据实际的安装尺寸、负载需求，对推杆的臂长、基座厚度、立柱高度等参数进行调整，快速适配不同规格的自动化导轨传动场景，无需从零开始搭建模型，能够有效缩短机械设计阶段的建模耗时，提升相关自动化设备的设计效率。
