机床自顶向下装配专用刀架结构

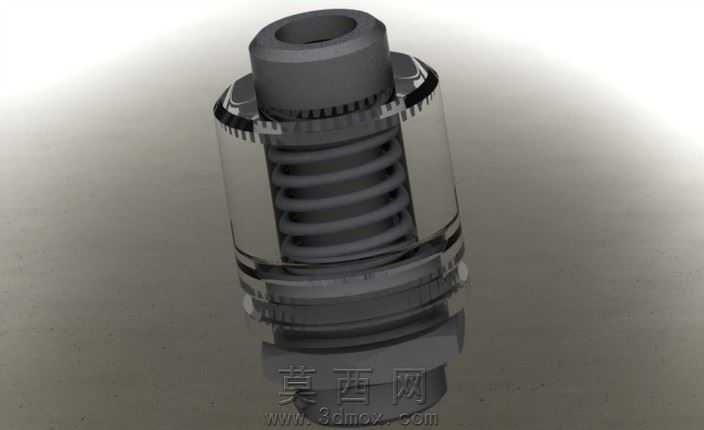

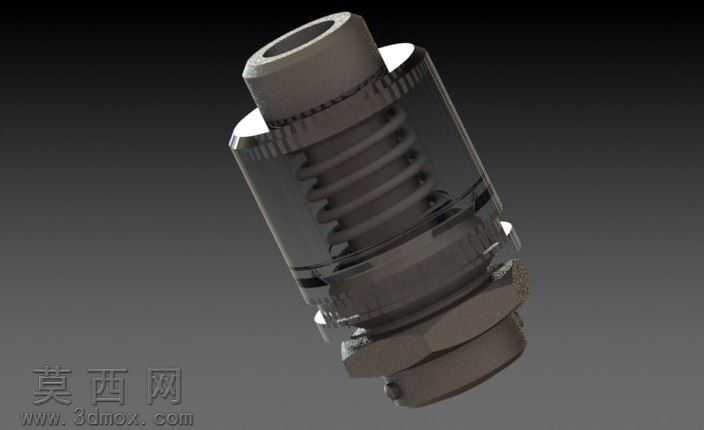

本刀架三维模型采用自顶向下的装配设计思路完成全流程建模，首先在三维建模环境中确立刀架的整体装配基准轴与核心配合面，以机床主轴的装夹接口尺寸为顶层设计约束，逐层向下拆分各个功能部件的结构参数，确保所有零件的装配公差、配合间隙完全匹配实际机床的装夹需求。建模过程中优先构建刀架的主体基座结构，针对上端与机床对接的圆柱定位段，严格按照行业通用的装夹公差设定圆柱面的同轴度参数，表面做精细化的倒角处理，避免装配过程中出现卡滞、刮伤配合面的问题。中部的刀体安装段采用多段阶梯式结构，外侧设计有均匀分布的防滑齿槽，既可以提升刀架装夹后的周向防滑性能，也能在渲染阶段通过齿槽的光影变化凸显金属加工件的质感，建模时对齿槽的轮廓做了平滑过渡处理，避免出现尖锐棱角导致的应力集中问题。下部的锁紧结构采用螺纹配合加端面定位的组合设计，建模时精准还原了螺纹的牙型参数与锁紧端面的平面度要求，确保刀具装夹后具备足够的锁紧力，不会在加工过程中出现松动移位。材质渲染阶段，整体采用硬质合金的金属材质预设，调整金属粗糙度参数模拟实际加工后表面的细微磨砂质感，针对不同功能段做了材质区分：上端定位段做亮面金属处理凸显装配精度，中部防滑段做亚光金属处理突出防滑结构，下部锁紧段做略带氧化质感的深色金属处理区分功能区域，通过三点布光的渲染方案，让刀架的阶梯结构、齿槽轮廓、螺纹细节都能清晰呈现，直观展示各部分的结构特征与装配逻辑。整个模型的所有零件均保留了完整的参数化建模特征，可根据不同机床的装夹尺寸需求快速调整对应参数，适配不同规格的机床装夹场景，结构设计充分考虑了实际加工中的受力情况，所有受力部位均做了加厚处理与圆角过渡，有效提升刀架的整体结构强度与使用寿命。
