轻量化铰接式机械连接支架结构设计

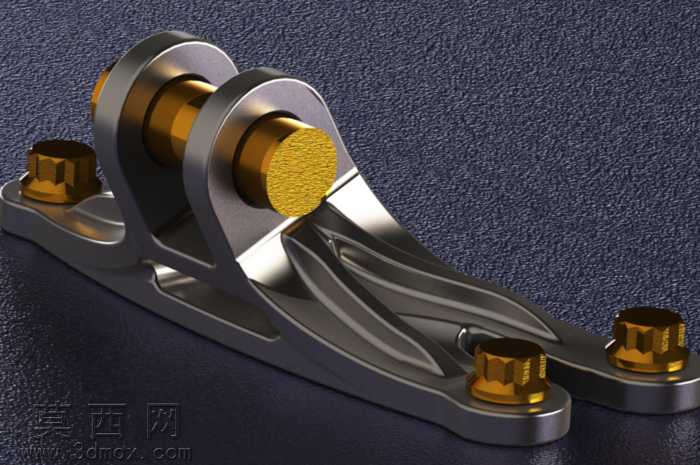

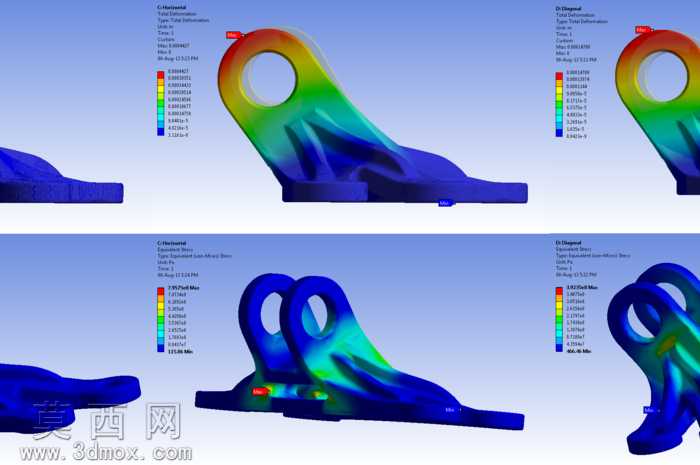

本作品为经过拓扑优化设计的铰接式连接支架，采用三维参数化建模方式完成整体结构搭建，建模过程中首先完成基准轴、基准面的定位搭建，依次绘制底座安装轮廓、铰接支撑臂、轴孔配合位的草图特征，通过拉伸、切除、圆角过渡等命令完成实体结构的初步构建，随后针对载荷受力路径进行结构减重优化，去除非受力区域的冗余材料，在保证结构强度的前提下将整体质量控制在472g，相比初始设计减重77g。渲染阶段采用金属材质分层设置，支架主体赋予哑光银灰色金属材质，调整粗糙度参数模拟铸钢件的细腻磨砂质感，铰接销轴与安装螺栓赋予黄铜金属材质，调高金属反射率与高光强度，与主体材质形成明确的视觉区分，背景采用深灰色颗粒纹理材质，搭配侧上方45度角的主光源与补光设置，突出结构的曲面过渡与金属光影层次，清晰展现支架的轮廓细节与装配关系。结构设计上采用双支撑臂铰接结构，底座设置三个沉头螺栓安装位，保证与安装基面的连接稳定性，铰接位采用同轴通孔设计，可配套销轴完成与外接部件的转动连接，支撑臂采用流线型曲面过渡，既避免了应力集中问题，也提升了结构的整体美观度。设计过程中完成了受力仿真验证，针对水平载荷工况施加795mpa的测试压力，换算为115.3ksi载荷标准下，结构安全系数达到1.13，可满足常规工况下的支撑与铰接传动需求，整体结构兼顾轻量化与结构强度，适配通用机械领域的铰接连接场景。
