通用电气类四螺栓加强型金属支架

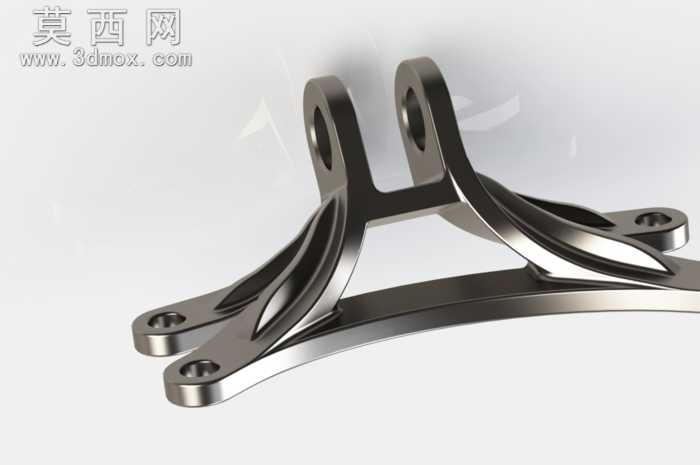

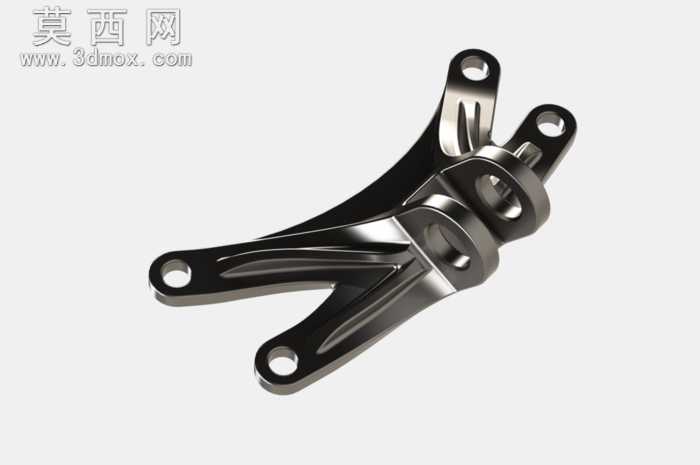

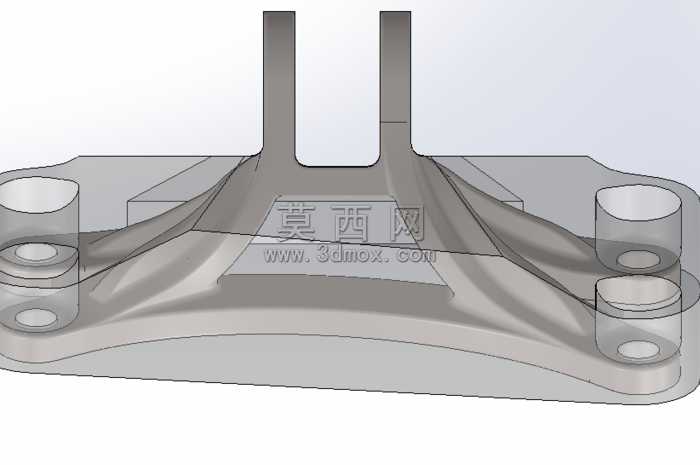

该支架采用三维参数化建模方式完成整体结构设计，建模阶段先以基准面定位核心安装点位，优先确定四个螺栓孔的相对坐标，保证安装基准的位置精度，再通过多段样条曲线勾勒支架主体的流线型轮廓，兼顾结构力学性能与外观质感。建模过程中对支架的受力薄弱区域做了针对性强化，在与肢体挤压方向相反的受力侧，对应四个螺栓的安装位置增设四肢加强筋结构，通过筋位的力传导路径分散集中应力，避免局部应力过载导致结构失效。材质设置选用哑光金属材质，调整金属粗糙度参数模拟真实金属构件的磨砂质感，同时添加轻微的环境反射效果，让渲染后的模型呈现出接近实际金属冲压、机加工件的视觉表现，金属表面的光影过渡自然，能够清晰展现支架的曲面弧度与棱边倒角细节。结构设计上，支架上部设置两个同轴铰接孔位，用于与上部构件实现转动连接，下部四个螺栓孔位用于与安装基面完成固定，整体采用一体化流线型过渡设计，减少应力集中的尖角结构，所有孔位边缘均做了倒角处理，既避免安装过程中划伤操作人员，也能降低孔位边缘的应力集中系数。设计阶段重点针对螺栓连接位置的受力特性做了优化，通过有限元受力分析验证，在1.3GPa垂直力载荷作用下，除预设的弱螺栓位置外，其余结构区域均能满足强度要求，弱螺栓位置也通过加强筋的结构补强，将应力控制在材料许用应力范围内，保证支架整体的承载稳定性与使用寿命。渲染阶段采用三点布光方式，主光源从斜上方投射突出支架的主体轮廓，辅助光源补充暗部细节避免阴影过暗丢失结构信息，背景选用浅灰色渐变背景，让金属支架的结构细节更加突出，能够清晰展现支架的整体造型与各部分结构特征。
