90度弯角双法兰连接管道接头

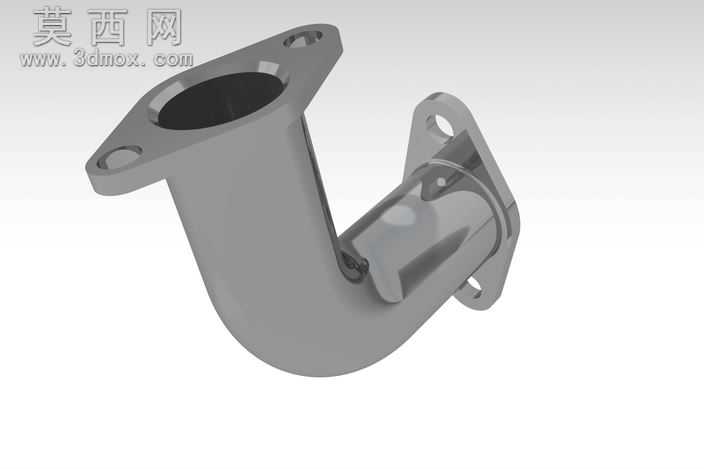

该作品为一款90度弯角双法兰连接管道接头的三维建模作品，建模过程中首先对实物结构进行拆解分析，将整体结构划分为弯管主体、两端连接法兰、法兰安装孔、内部流道四个核心部分，采用参数化建模方式搭建基础轮廓，先绘制两端法兰的截面草图，通过拉伸命令生成法兰基体，再根据弯管的弯曲半径、中心轴线走向绘制扫描路径，结合管道的内外径参数完成弯管主体的扫描建模，保证内部流道光滑过渡无突变，避免流体输送过程中出现阻力过大的问题。建模过程中对法兰上的安装孔进行阵列处理，严格匹配标准法兰的孔位分布参数，确保后续装配时能够与对应规格的管道、设备接口精准对位，同时对弯管与法兰的衔接位置做了圆角过渡处理，既消除了建模过程中的尖锐棱角，也还原了实际铸件的工艺特征，避免应力集中的结构缺陷。材质渲染阶段选用哑光金属材质，调整材质的粗糙度、金属度参数还原铸钢件的真实质感，同时添加了轻微的环境反射效果，让模型呈现出工业金属部件的厚重质感，渲染时采用三点布光方式，主光源从斜上方照射突出弯管的曲面轮廓，补光弱化阴影区域的死黑问题，轮廓光勾勒模型边缘提升整体立体感。结构设计上充分考虑了管路转向的实际使用需求，两端法兰的安装面保持平行且与对应端的管道轴线垂直，保证安装后连接的密封性，弯管的弯曲半径符合流体管路的设计规范，既减少流体转向时的压损，也避免弯曲半径过小导致的管路强度不足问题，整体建模精度控制在合理范围内，所有配合面的尺寸公差符合机械加工的常规要求，可直接用于后续的工程出图、装配模拟以及3D打印样件验证，能够直观展示该类管道接头的结构特征与装配关系，为管路系统的设计选型提供直观的三维参考。
