轨道车辆中心板结构三维设计

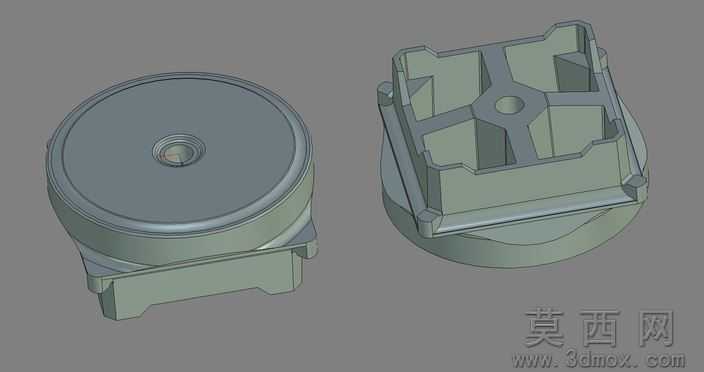

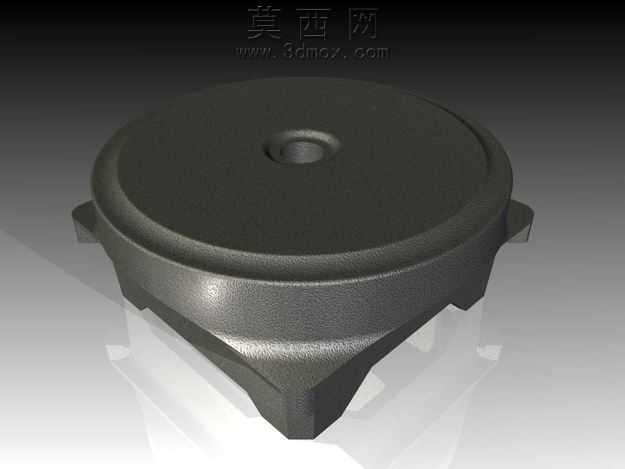

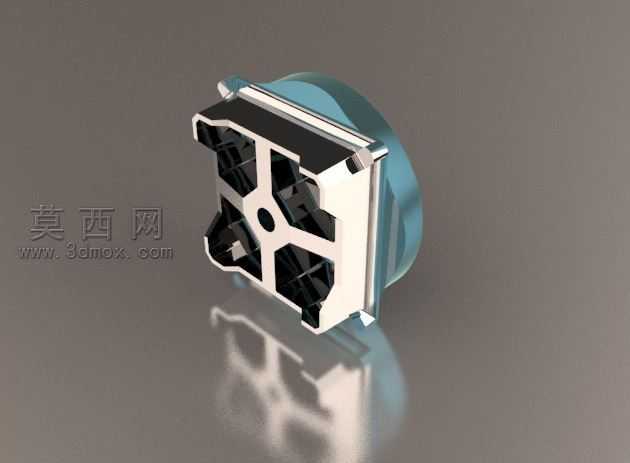

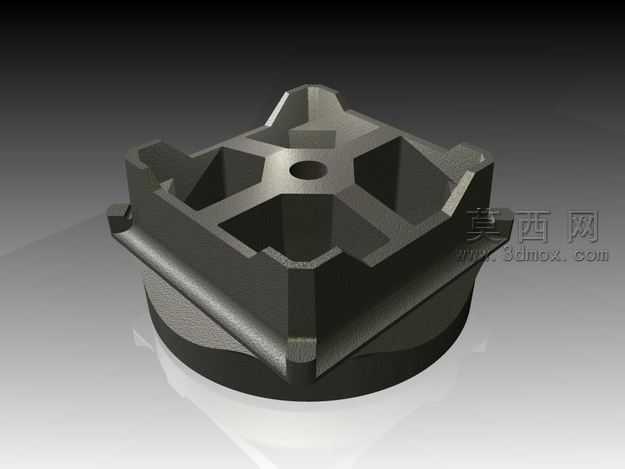

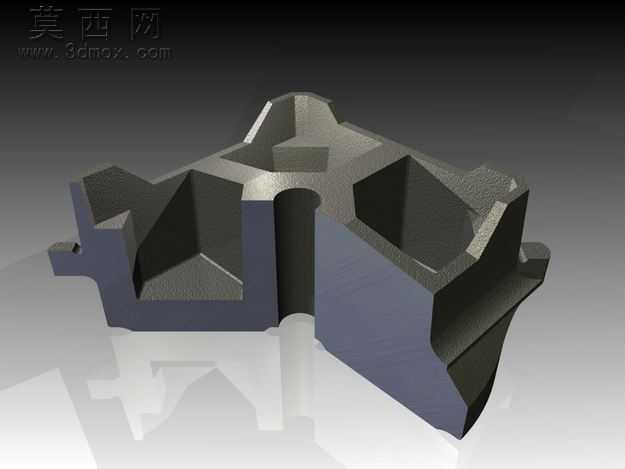

本作品为轨道车辆用中心板承载结构的三维建模设计，整体采用自下而上的建模思路完成全参数化构建，首先以底部圆形安装基座为基准绘制草图，通过拉伸特征生成基座主体，保证基座底面的平面度公差满足安装贴合要求，基座侧壁预留的装配倒角经过参数化约束，可适配不同规格的安装座对接需求。上部承载框架采用十字交叉筋板布局，建模时先绘制中心定位孔的草图，以中心孔为基准向四个方向延伸筋板轮廓，通过拉伸切除生成内部镂空的减重腔，既保证整体结构的抗扭、抗弯承载能力，又最大化降低零件自重，筋板与基座的衔接处全部采用圆角过渡特征，避免应力集中导致的结构失效风险。框架顶部的四个定位凸台经过精准的尺寸约束，凸台的定位尺寸与对应对接部件的安装孔位完全匹配，凸台边缘的导向斜面可在装配时起到自动导正的作用，降低现场装配的对位难度。材质方面模拟铸钢件的哑光金属质感，渲染时调整材质的粗糙度、金属度参数还原铸钢表面的细微颗粒质感，打光采用侧上方主光源搭配底部补光，清晰呈现筋板结构的层次关系与边角的细节特征，整体结构的所有尺寸均经过参数化关联，修改核心参数即可快速适配不同载荷等级的使用需求，建模过程中对所有配合面、安装孔位的尺寸公差做了预设，可直接导出工程图用于生产加工参考。
