小型辊轮式管材弯曲加工弯管设备

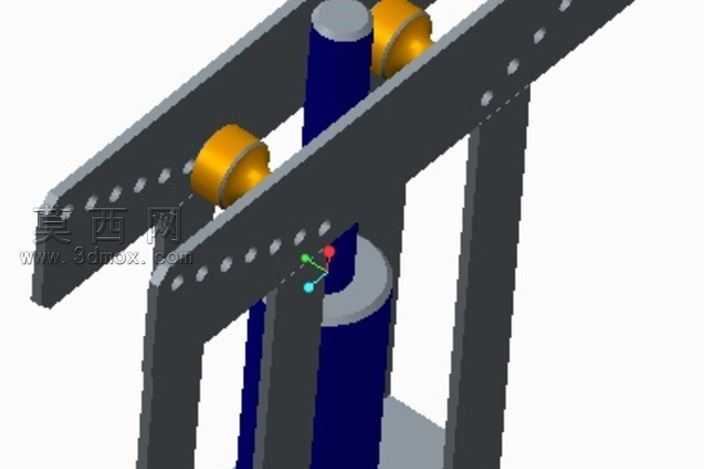

本模型为辊轮式弯管加工设备的三维建模成果，建模阶段严格遵循机械设计的尺寸规范，先通过基准轴、基准面搭建整体装配骨架，再逐一完成各个零部件的参数化建模，确保各部件间的装配约束关系完全符合实际机械运动逻辑。模型主体框架采用型钢焊接结构的设计思路，建模时通过拉伸、切除特征还原框架上的安装孔位，孔位间距按照标准管材加工的送料步距设定，保证后续辊轮组件安装后的定位精度。核心成型部件为两组对称布置的导向辊与压料辊，辊轮的曲面轮廓按照常用金属管材的弯曲半径参数化设计，建模时对辊轮的圆弧工作面做了平滑过渡处理，避免实际使用中刮伤管材表面；辊轮内部的轴承安装位、轴孔配合尺寸均按照公差配合要求建模，还原真实的装配间隙。压料机构采用立式导向柱搭配驱动组件的结构，建模时还原了导向柱的滑动配合面、顶部的限位结构，以及驱动端的连接法兰，可直观展示压料辊下压进给的运动行程。材质渲染阶段，主体框架赋予哑光深灰金属材质模拟喷涂型钢的质感，辊轮赋予亮面金属金色材质区分成型工作部件，导向柱赋予深蓝色工程塑料加金属内芯的复合材质，底部基座赋予浅灰铸铁材质，不同材质的区分让模型的结构层级一目了然，可清晰分辨固定框架、运动部件、驱动组件的边界。整体设计思路围绕小直径管材的小半径弯曲加工需求，结构紧凑无冗余部件，所有受力部位均做了加强筋结构设计，建模时还原了加强筋的厚度与布置位置，确保设备结构强度满足加工负载要求，模型可直接用于设备方案展示、装配工艺指导以及后续的工程图导出。
