可移动翻转焊接旋转工装支架结构

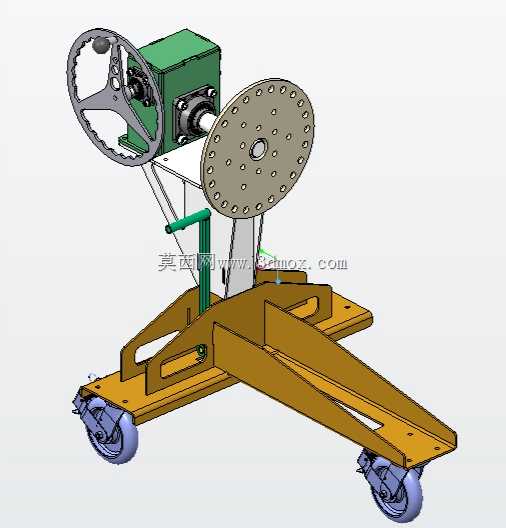

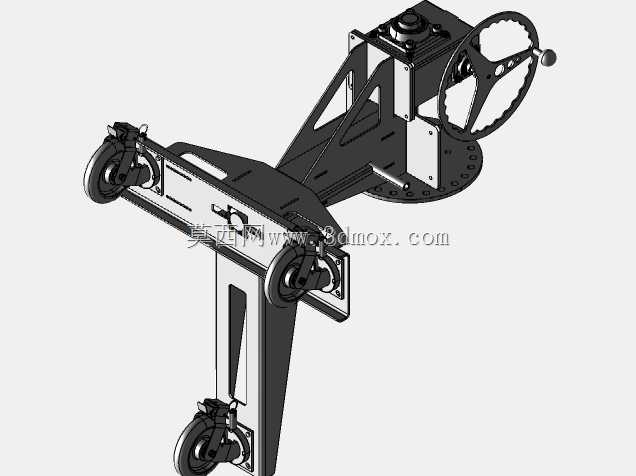

在中小批量结构件焊接加工场景中，异形构件的翻面、角度调整一直是占用人工工时较多的环节，常规焊接工位多采用固定台架搭配行车起吊翻面，不仅操作效率低，起吊过程中还存在工件滑脱、定位偏移的风险，针对这类工况设计的可移动旋转焊接支架，核心是解决多姿态焊接作业的工件承载与角度调节需求。这款支架底部采用叉型承力底座结构，底座前端配置两个带刹车的万向脚轮，后端延伸出叉型支撑臂，作业时可将叉臂插入工件下方或工位间隙，踩下脚轮刹车即可完成整机固定，无需额外打膨胀螺栓固定地面，适配焊接车间内多工位流转的使用需求，单工位作业完成后可直接推行转移，适配小批量多品种的焊接生产节奏。支架上部的旋转承载盘采用多孔位布局，盘面均匀分布多组安装孔位，可通过螺栓快速适配不同规格的焊接夹具、工件定位板，无需针对单一工件重新制作连接法兰，旋转主轴侧配置手轮驱动的蜗轮蜗杆减速结构，转动手轮即可驱动承载盘带动工件做360度回转，蜗轮蜗杆的自锁特性可让工件停留在任意回转角度，不会出现负载下的自转溜车问题，无需额外配置锁止销结构。承载盘侧方还设置了手动翻转调节机构，搭配绿色握把的锁紧手柄，松开手柄即可调整承载盘的俯仰角度，调整到位后扳动手柄即可锁止角度，配合回转功能可让工件焊缝始终处于平焊位置，降低焊工仰焊、立焊的操作难度，有效提升焊接成型质量。底座承力结构采用折弯钢板拼焊成型，叉型臂的截面做了加强筋设计，可承载数百公斤级的焊接构件，整体重心落在脚轮支撑边界内部，即使承载盘旋转至偏心位置也不会出现侧翻风险，支架上部的驱动箱体采用封闭结构，可避免焊接飞溅进入传动副造成卡滞，日常维护仅需定期给蜗轮蜗杆副加注润滑脂即可。从安装边界来看，支架推行状态下整体高度不超过常规车间安全通道的限高要求，叉臂间距适配常见的焊接工位台边缘宽度，旋转盘最大回转直径覆盖多数中小型结构件的装夹尺寸，无需额外预留过大的操作空间，可直接嵌入现有焊接生产线的工位布局中，不需要对原有工位做大规模改造。
