12V圆形船型翘板电源通断开关结构

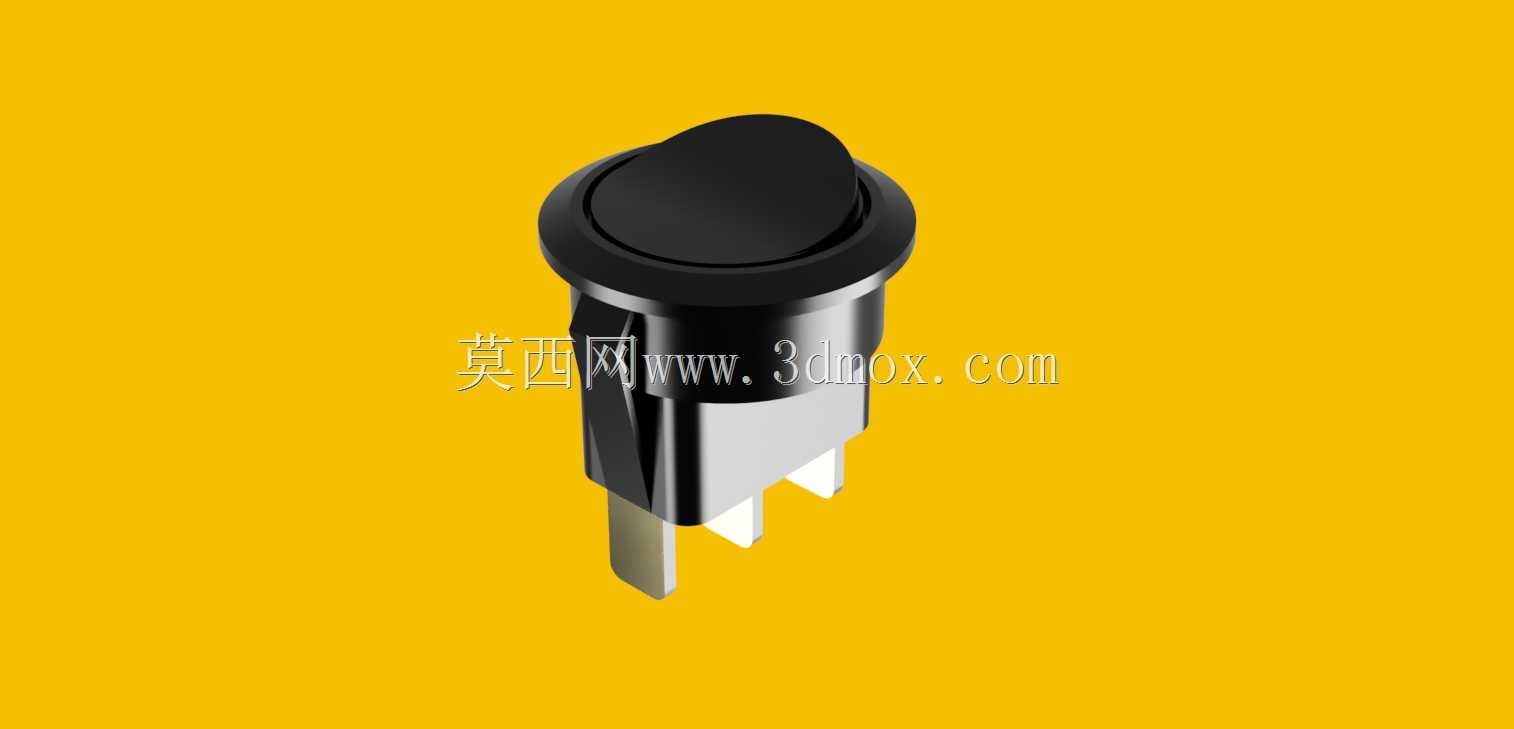

　　这款12V翘板式通断开关，是低压直流电控回路里最常见的基础操作元件，日常在小型机电设备、车载改装电路、桌面小型工控装置、民用小家电的供电回路里都能见到它的身影，核心作用就是通过手动按压翘板的动作，实现单回路供电的接通与切断，属于直接面向终端操作的末端控制部件。从结构设计逻辑来看，这款开关采用圆形嵌入式安装结构，整体外壳分为操作端的黑色绝缘翘板、中部的金属固定衬套、底部的插片式接线端三个部分，操作端的翘板做了圆弧凸起造型，按压时的受力面贴合指腹触感，按压行程控制在3mm左右，既不会因为行程过短导致误触发，也不会因为行程过长造成操作滞涩，翘板和基座的配合间隙控制在0.2mm以内，既保证按压动作的顺畅，也能阻挡日常使用中的灰尘、少量溅液进入开关内部，避免触点接触不良。

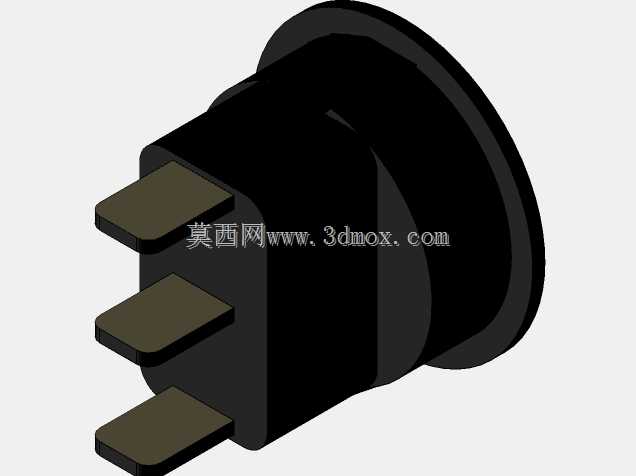

　　安装边界上，这款开关采用面板卡入式固定，金属衬套的外径适配标准12mm圆形安装开孔，安装时只需要在设备面板上开出对应尺寸的通孔，将开关从面板正面推入，依靠衬套上的弹性卡爪就能完成固定，不需要额外加装螺母锁紧，适合厚度在0.8mm到3mm之间的金属、塑料面板安装，底部的接线端采用6.3mm标准插片结构，能够直接和行业通用的冷压插簧端子匹配，接线时不需要焊接，只需要将压接好导线的插簧直接插入接线端即可，装配效率比螺丝接线的结构高出不少，也能避免长期使用后螺丝松动导致的接触电阻过大问题。

　　功能特性上，这款开关针对12V低压直流场景做了触点匹配设计，触点采用银合金材质，能够承受额定范围内的直流负载通断时的电弧冲击，不会因为频繁通断出现触点烧蚀的问题，开关的操作档位为两档自锁结构，一端按下为回路接通，另一端按下为回路断开，没有中间停留档位，适合作为设备的总电源开关使用，操作时的档位反馈清晰，按下到位时会有明确的触感反馈，操作人员不需要观察指示灯也能判断开关是否切换到位。在实际选型应用中，这类开关常被用在车载改装的附加电器供电控制、小型直流电机的启停控制、低压照明回路的通断控制场景，因为整体结构紧凑，安装占用的面板空间小，接线方式简单，不需要复杂的装配工艺，非常适合批量装配在量产的小型机电产品上。

　　建模过程中需要重点关注几个配合尺寸的公差控制：首先是翘板和基座的配合间隙，间隙过大会导致翘板晃动，间隙过小会出现按压卡滞；其次是安装卡爪的弹性变形量，要保证在推入安装孔时卡爪能顺利收缩，推入到位后卡爪能完全弹出卡在面板背面，不会因为振动出现开关脱出的问题；另外底部插片的位置度需要严格控制，保证和配套插簧的对接顺畅，不会出现插片偏斜导致的接线困难。开关的绝缘外壳部分采用阻燃尼龙材质，金属衬套采用镀镍铜材，既保证结构强度，也能避免长期使用出现锈蚀，插片部分采用镀锡铜材质，导电性能稳定，和插簧端子接触时的接触电阻更小，长时间通流不会出现异常发热的问题。在实际电路布局中，这类开关一般串联在供电回路的正极侧，安装位置通常设置在设备操作面板上操作人员容易触及的区域，因为操作力控制在5N左右，不需要太大的按压力度就能完成档位切换，日常操作的疲劳感很低。
