Mesan系列086款柜体盖装开启把手结构

　　这款把手结构主要面向工业柜体、电气箱柜、小型设备舱门的启闭使用场景，在车间配电柜体、户外端子箱、小型电源变压器外罩、设备检修侧门等场景中都能适配，日常操作中承担着柜门开启施力、闭合锁位承载的核心作用，操作人员握持施力时可以借助把手的型面分散手部压力，避免长时间操作或者频繁启闭带来的硌手问题，同时两端的安装座可以将启闭过程中的力矩均匀传递到柜体安装面，避免局部应力集中导致的面板变形或者安装孔开裂。

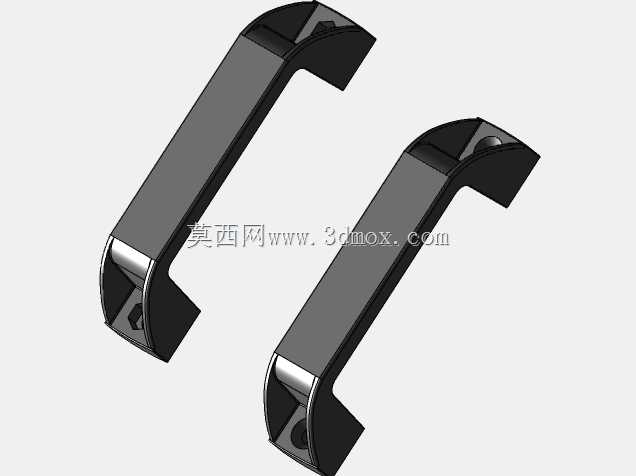

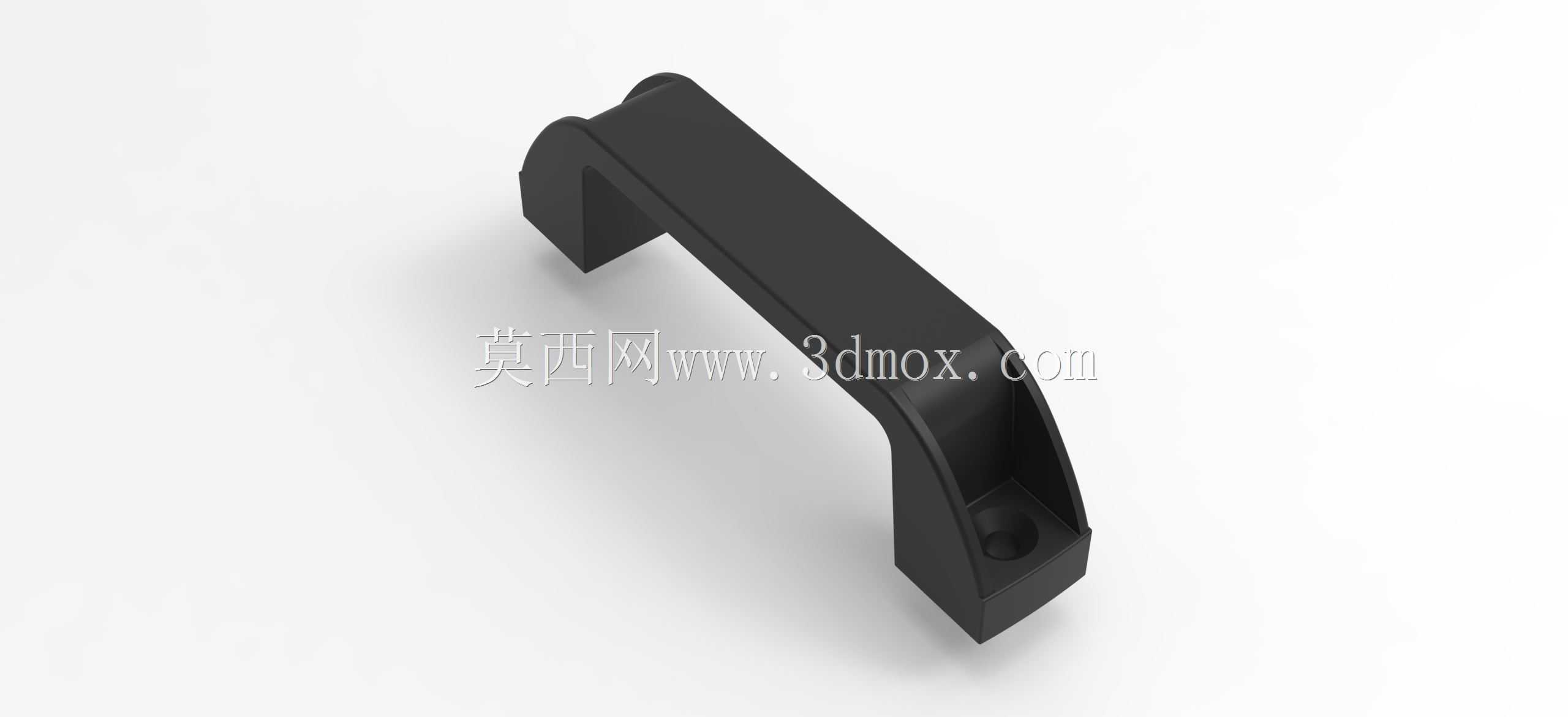

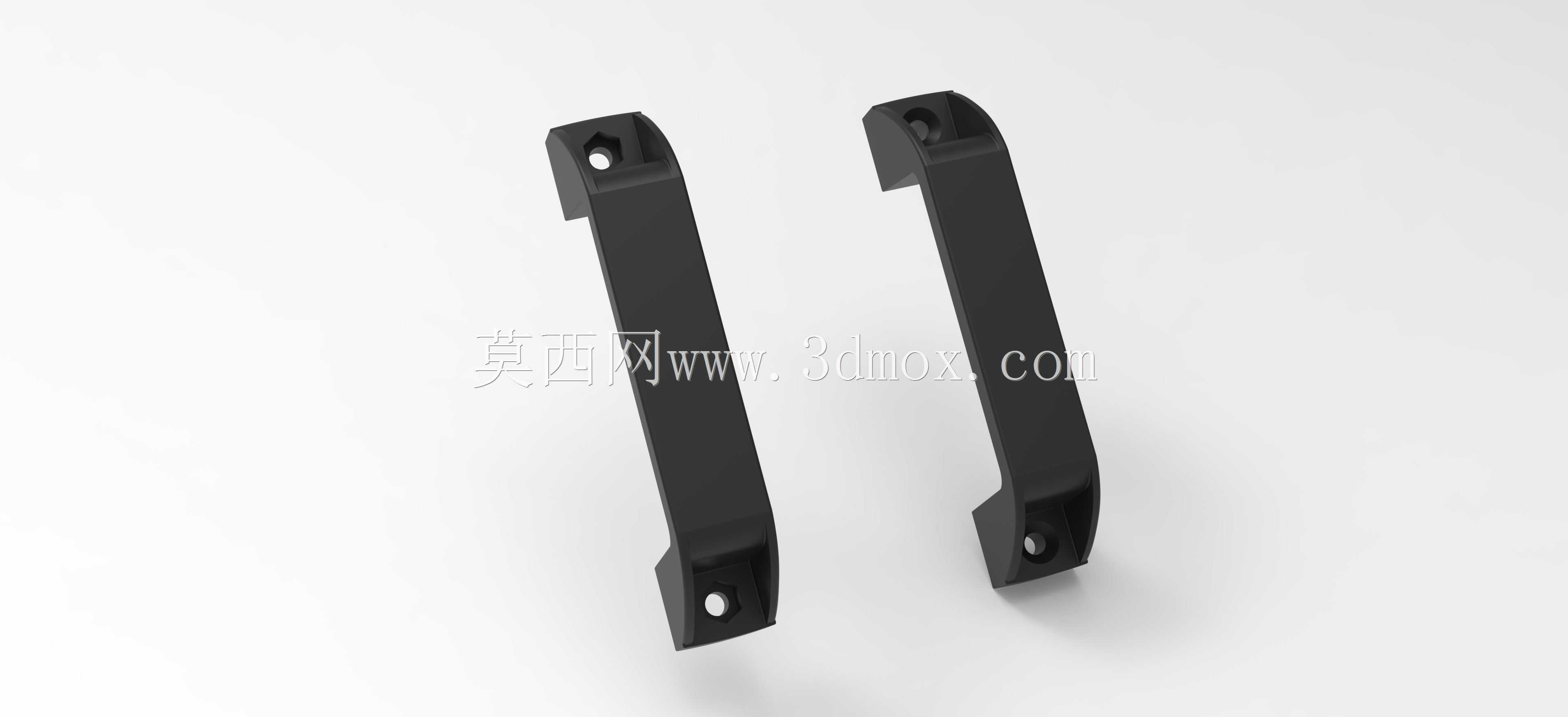

　　从设计思路来看，这款把手做了V1、V2两个适配版本，分别对应不同厚度的柜门安装场景，整体采用对称式长条造型，主体握持段做了微弧收腰处理，既匹配人手握持时的自然掌弓弧度，也能在柜门闭合时让把手外表面与柜体面保持平行贴合，不会突出过多占用外部通道空间，避免车间内物料转运、人员通行时发生勾挂。两端的安装座做了加厚凸台设计，安装孔位内嵌在凸台内，安装完成后紧固件头部不会外露，既可以避免紧固件锈蚀影响后续拆卸维护，也能消除外凸金属件带来的剐蹭风险。

　　安装边界方面，这款把手的两个安装脚中心距按照标准柜体型材孔位做了适配，安装时只需要在柜门面板对应位置开出两个适配安装孔，使用沉头紧固件从面板内侧向外锁紧即可，不需要额外做焊接或者粘接处理，后期维护更换时只需要拆卸内侧紧固件就能完成替换，不需要对柜体面板做二次加工。握持段的截面做了等强度设计，在保证1200N垂直拉拽承载力的前提下，尽可能缩减了主体壁厚，既可以降低材料消耗，也能减少把手整体自重，避免长期使用后因为自重导致安装位松动。把手的边角位置全部做了R2以上的圆角过渡，没有尖锐棱角，操作人员快速启闭柜门时即使手部碰到边角也不会造成划伤，符合工业设备的安全设计要求。

　　实际选型使用时，V1版本适配1.0-1.5mm厚度的冷轧钢柜门面板，V2版本适配2.0-3.0mm厚度的不锈钢或者绝缘板材面板，两个版本的外部安装尺寸完全一致，可以在同系列柜体上做通用替换，不需要调整面板开孔位置。把手表面做了哑光耐磨处理，在车间多粉尘、有少量油污的使用环境下，不容易残留污渍，日常清洁只需要用干布擦拭即可，表面涂层的附着力可以满足常规工业场景下的耐摩擦、耐弱腐蚀要求，不会因为长期触摸出现表层脱落或者掉色问题。

　　从结构受力角度来看，这款把手在启闭柜门时，受力点主要集中在握持段中部，力通过两侧的连接臂传递到两端安装座，连接臂与握持段、安装座的衔接位置做了圆弧过渡加强，没有应力集中的直角缺口，在反复启闭测试中，衔接位置不会出现疲劳断裂问题。安装座与柜门面板贴合的面做了网格状防滑纹路，锁紧紧固件后可以增大与面板之间的摩擦力，即使操作人员用较大力度拉拽把手，也不会出现安装座移位或者转动的情况，保证长期使用的稳定性。

　　针对户外使用场景，这款把手的安装孔位周边做了微小的凸沿设计，安装时可以在凸沿与面板之间加装密封胶条，避免雨水、粉尘从安装孔位置进入柜体内部，提升柜体整体的防护等级，适配户外端子箱、户外小型变压器外罩等有防护要求的使用场景。把手整体没有多余的装饰结构，所有型面都服务于功能需求，建模过程中所有的倒角、壁厚、安装孔位都按照实际加工公差做了预留，导入到装配体中可以直接做干涉检查，不需要额外调整尺寸就能完成虚拟装配，能有效缩短结构设计阶段的选型建模周期。
