交叉流体管路分流结构三维设计

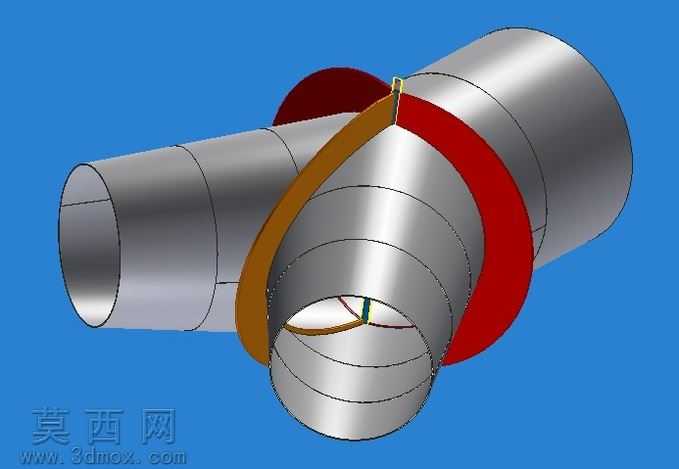

本作品为交叉式流体管路分流结构的三维建模成果，建模阶段采用参数化设计思路，先以基准轴、基准面搭建空间定位框架，分别绘制两段斜向交叉的圆柱管路的截面草图，通过拉伸凸台命令生成基础管体结构，再针对管路交汇的相贯区域做精细化处理，通过布尔运算切除多余实体，精准还原两管交叉贯通的内部流道形态，保证流道内壁光滑无突兀棱角，减少流体输送过程中的阻力损耗。材质渲染阶段，为管体主体赋予哑光金属材质，模拟工业常用钢制管道的表面质感，调整金属粗糙度、反射率参数还原真实金属的光影表现；针对交汇区域的密封、导流结构分别赋予红棕色密封材质与棕黄色导流面材质，通过色彩区分不同功能部件，让结构层次更清晰直观。结构设计上，两段管路呈空间斜交布局，相贯区域设置环形密封结构与导流曲面，既保证两管路的连接密封性，又通过导流曲面引导流体在交汇区域平稳分流，避免流体在交叉位置产生紊流、涡流问题，适配能源电气工业场景下涡轮发电相关的流体输送需求，可用于流体分流输送系统的结构验证、装配模拟与教学演示。建模过程中对相贯线的曲率做了连续优化，保证管路内外壁的曲面连续性，同时预留了管路端部的连接接口结构，可直接对接标准管路连接件，整体结构比例协调，细节还原到位，既满足工业场景下的流体输送结构设计逻辑，也可作为管路类结构建模的参考案例，直观展示空间交叉管路的相贯处理方式与流体导流结构的设计思路。
