三吨手动反冲型辊轧成型设备结构

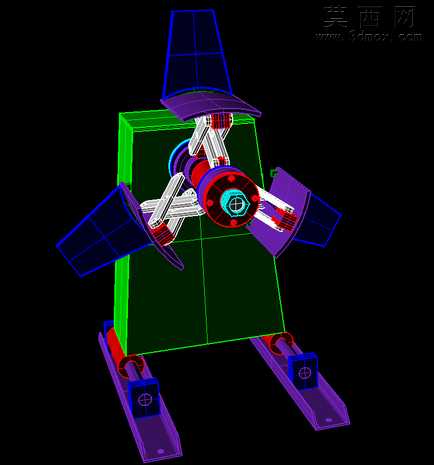

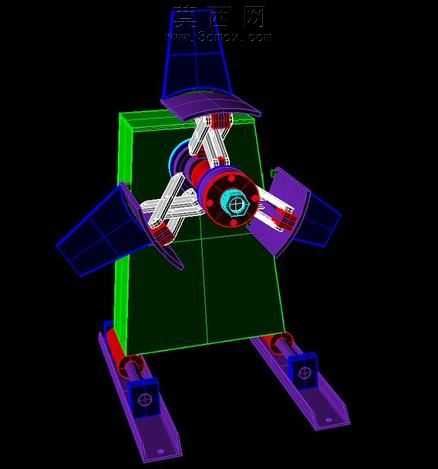

本作品为三吨手动反冲中型辊轧成型系统的三维建模成果，建模过程依托专业三维设计软件完成，整体采用参数化建模思路，对设备各组成部件进行1:1等比例还原，确保各结构尺寸匹配度符合实际装配要求。建模阶段首先梳理设备核心组成，将整体结构划分为底座支撑模块、辊轧执行模块、反冲力传导模块、手动操作模块四大核心部分，逐一完成单个零件的特征建模，对底座的导轨槽、支撑座的安装孔位、辊轧轮的成型曲面、反冲组件的铰接结构等细节特征进行精细化处理，避免出现特征缺失或尺寸偏差。材质渲染阶段根据不同部件的实际应用场景匹配对应材质，底座支撑结构采用铸铁材质，调整粗糙度参数还原铸铁表面哑光磨砂质感，辊轧工作部件采用合金模具钢材质，添加轻微金属反光效果体现其高硬度耐磨属性，传动铰接部件添加镀铬金属材质，突出其表面光滑的加工特性，手动操作部件采用防滑橡胶与钢材结合的材质组合，还原实际握持部位的触感表现。结构设计上充分考虑手动操作的力学特性，反冲结构采用对称式力传导布局，将辊轧作业过程中产生的反向冲击力通过两侧对称的支撑臂均匀传导至底部导轨基座，避免局部应力集中导致结构变形，辊轧成型轮的曲面轮廓根据待加工型材的截面形态进行适配设计，确保辊压过程中型材受力均匀，成型精度符合加工要求。整体装配过程严格遵循实际设备的装配逻辑，对各活动部件添加合理的运动约束，可直观模拟手动操作时辊轧轮的进给、反冲结构的复位动作，清晰展现设备的工作原理与运动轨迹，各部件之间预留合理的装配间隙，符合实际机械加工的公差要求，既保证结构运动的顺畅性，也避免间隙过大导致的作业精度下降问题。
