筛选器光盘保持架组件结构设计

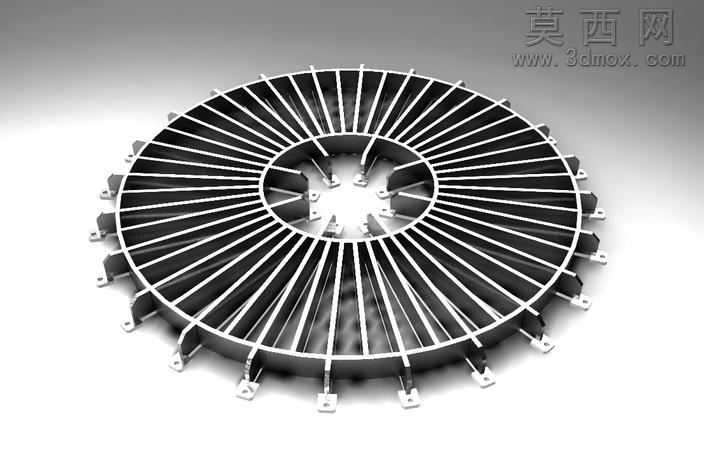

本作品为筛选器配套的光盘式保持架组件，采用三维参数化建模方式完成整体结构设计，建模过程中先以中心基准轴为核心定位，绘制中心环形基体的截面草图，通过拉伸凸台命令生成中心承载基座，再沿圆周方向阵列径向支撑肋条，每根肋条的截面尺寸、延伸长度均经过参数化约束，保证圆周方向的结构一致性与受力均匀性。建模时对肋条末端的安装固定脚单独做了细节处理，每个固定脚的安装孔位、卡扣结构都按照实际装配公差要求设计，确保后续装配时能够与筛选器的护圈、滤盘部件精准对位。渲染阶段采用金属哑光材质模拟实体加工后的铝合金质感，通过调整环境光与漫反射参数，清晰呈现肋条之间的镂空结构与整体的放射状形态，同时对中心安装区域的卡扣细节做了重点光影突出，方便直观查看内部的装配限位结构。设计过程中充分考虑了筛选设备工作时的动态受力情况，径向肋条采用等强度变截面设计，在保证整体结构刚度的前提下尽可能降低组件自重，减少设备运行时的转动惯量；中心环形基体的内圈卡扣结构经过多次参数调整，既保证与驱动轴的连接紧固性，又预留了合理的装配间隙，方便后期维护拆装。整体组件的结构完全匹配筛选器的物料分选工作需求，放射状的肋条间隙可以为待筛选物料提供均匀的导流通道，外圈均匀分布的固定脚能够将整个保持架稳定固定在筛选设备的腔体内部，避免设备运行过程中出现结构晃动、移位的问题，同时镂空式的结构设计也能减少物料在组件表面的堆积残留，提升筛选作业的整体效率。
