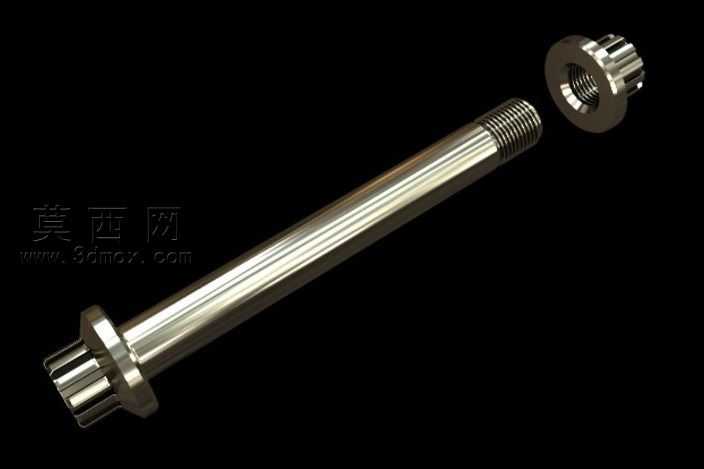

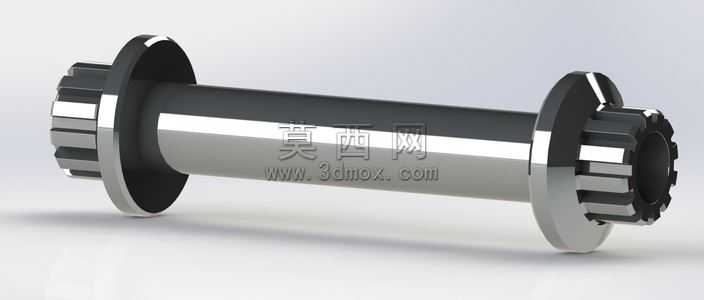

高精度花键法兰螺栓螺母组合结构模型

本模型为花键法兰型螺栓与配套法兰螺母的组合结构三维建模成果，建模过程中严格遵循机械紧固件的尺寸规范，对螺栓杆部、外螺纹段、法兰盘、花键驱动头以及配套螺母的内螺纹、法兰端面、花键啮合结构都进行了1:1比例的精准还原。建模阶段采用参数化设计逻辑，将螺纹牙型、法兰厚度、花键齿数、杆部直径等核心尺寸设置为可调整参数，方便后续根据不同规格需求快速衍生系列化模型。螺纹部分采用真实螺旋扫描特征生成，而非简化贴图示意，完整还原了三角螺纹的牙型角、螺距、牙顶与牙底的圆角过渡细节，能够清晰展示螺纹副的啮合配合关系。螺栓头部的花键结构采用阵列切削特征制作，每一个花键齿的侧面倾角、齿顶宽度、齿根圆角都经过精细调整，保证与配套螺母的花键槽能够实现无干涉的精准配合，法兰盘端面的倒角、杆部与法兰衔接处的过渡圆角也都按照机械加工工艺要求进行了细节处理，还原了真实零件的工艺特征。材质渲染阶段，为模型赋予了高精度金属材质，模拟不锈钢紧固件的表面质感，调整了金属粗糙度、反射强度与环境光遮蔽参数，让模型表面呈现出真实机加工金属的细腻光泽，不同结构面的光影过渡自然，能够清晰区分杆部的磨削表面、法兰盘的铣削表面、花键齿的加工表面的质感差异。模型结构设计充分考虑了实际装配需求，螺栓与螺母的同轴度、螺纹配合间隙、花键啮合间隙都设置在合理公差范围内，既能够展示完整的装配状态，也可拆分展示单个零件的结构细节，可用于机械设计教学、紧固件选型演示、装配工艺模拟等场景，整体模型布线规整，特征层级清晰，无冗余几何面，可直接导入各类三维软件进行后续的工程图生成、装配仿真、渲染出图等操作。
