带安装翼板的卧式轴承座结构设计

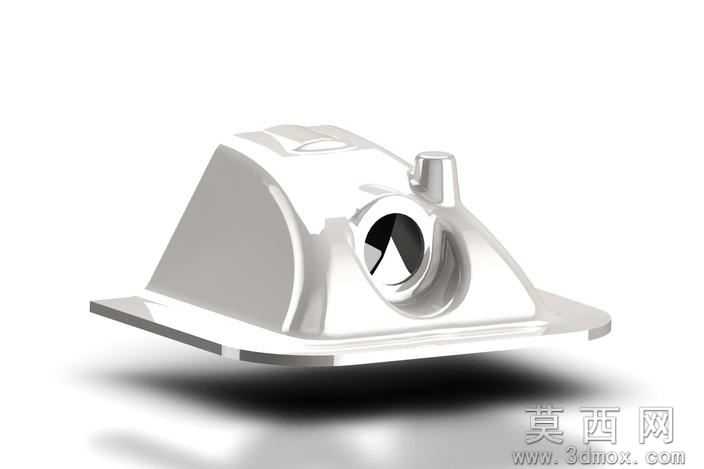

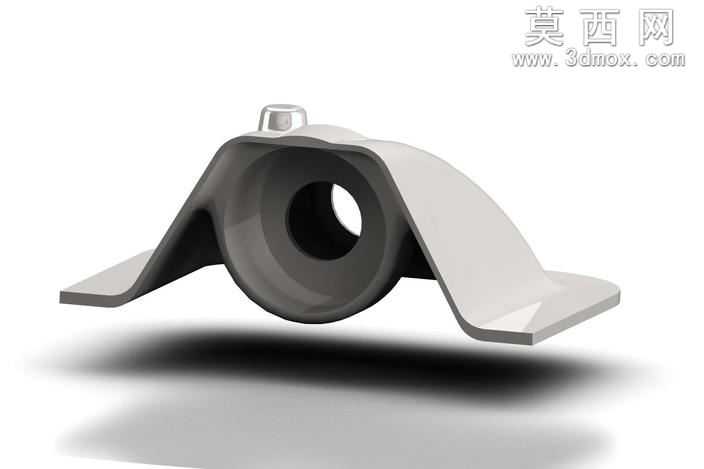

本作品为卧式带安装翼板的轴承支撑座三维建模成果，建模过程中首先梳理轴系支撑的核心功能需求，确定中心轴承容纳腔与两侧安装翼板的整体布局，以中心孔轴线为基准搭建全局坐标系，保证各结构特征的同轴度与位置精度。建模阶段先绘制中心腔体的截面轮廓，通过回转特征生成轴承容纳的主体筒状结构，腔体内部预留轴承安装的定位台阶，保证轴承装配后可实现轴向限位，避免运转过程中出现窜动问题。两侧的安装翼板采用拉伸特征生成，翼板与中心腔体的衔接处做平滑过渡处理，通过圆角特征消除应力集中的尖锐棱角，提升结构的抗载荷能力，翼板表面预留安装孔位，孔位周边做沉头结构设计，可容纳紧固件的头部，保证安装后表面平整无凸起。材质设置上，主体结构选用铸钢材质，调整材质的粗糙度、金属反光度参数，还原铸造五金件的哑光金属质感，安装面区域设置更高的光洁度参数，区分加工面与非加工面的视觉差异。渲染阶段采用柔和的漫反射主光源搭配辅助补光，清晰呈现腔体内部结构、翼板过渡曲面的形态，阴影设置贴合实体投影逻辑，突出结构的立体感与各部分的比例关系。设计过程中充分考量该零件的实际使用场景，翼板的展开角度经过优化，既保证安装时与基座的贴合面积足够，提供稳定的支撑力，又尽可能减少不必要的材料占用，实现结构轻量化与结构强度的平衡，中心腔体的壁厚根据轴承运转时的径向载荷需求设置，避免壁厚不足导致的变形问题，同时兼顾零件的加工工艺性，所有特征均符合常规五金铸件的生产要求，无倒扣、薄壁等难以加工的结构，可直接用于后续的工程图生成与生产制造参考。
