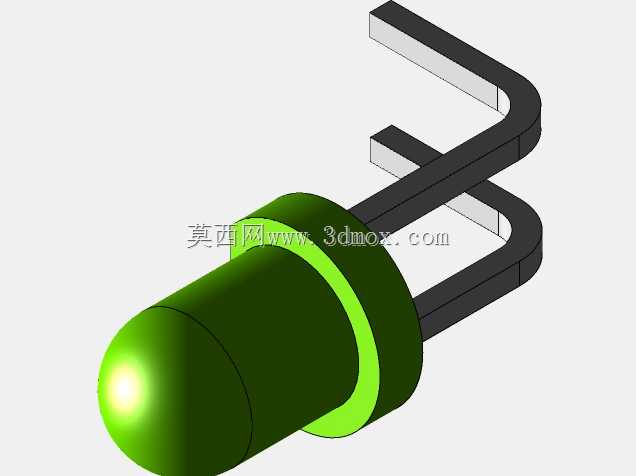

弯脚型3mm绿色发光二极管结构设计

　　在各类电子设备的状态指示、信号反馈场景中，直插式发光二极管是应用频次极高的基础元器件，常规直插LED引脚为垂直出线设计，在部分紧凑安装空间、特殊布板角度要求的场景下，垂直引脚会占用过多垂直空间，或是无法匹配PCB板的侧向安装需求，弯脚角度型LED就是为适配这类特殊安装场景开发的元器件。这款3mm规格的弯脚绿色LED，引脚采用90度弯折成型设计，在建模过程中需要重点还原引脚的弯折半径、出线角度与本体的相对位置关系，避免出现安装时引脚与PCB焊盘对位偏差的问题。从实际应用场景来看，这类弯脚LED常被用在工控设备面板的侧向指示、小型手持设备的侧边状态提示、电源模块的板载信号指示等位置，当PCB板平行于设备面板安装时，常规直插LED需要将引脚弯折90度才能让发光面朝向面板外侧，手工弯折引脚容易出现角度不一致、引脚受力断裂、发光面高度参差不齐的问题，预成型弯脚的LED可以直接贴装焊接，省去现场弯折工序，提升批量组装的一致性。

　　从产品功能特性来看，3mm直径的透镜采用绿色透光封装，透镜头部为半球形聚光结构，能够将芯片发出的光线集中在正向出光角度范围内，减少侧向漏光，提升指示状态的辨识度；透镜根部的法兰凸台是安装定位的关键结构，在面板开孔安装时，法兰面可以贴合面板内侧，起到轴向定位的作用，避免LED受外力推入设备内部，建模时需要严格控制法兰的直径与厚度尺寸，匹配常规3mm LED的面板开孔公差。引脚部分采用镀锡铜材，具备良好的可焊性与结构强度，弯折段的长度设计需要兼顾PCB板与面板之间的安装距离，过长的引脚会导致LED本体晃动，过短则无法顺利插入焊盘，建模时还原了引脚的扁平截面特征，以及弯折处的圆弧过渡，避免应力集中导致引脚断裂。

　　在设计思路上，这类元器件的三维建模首先要确定发光面的中心轴线与引脚出线方向的垂直关系，保证焊接后发光面能够正对面板开孔，不会出现偏斜；其次要控制两个引脚的中心距，匹配标准2.54mm间距的PCB焊盘，引脚的出线段保持平行，公差控制在焊盘可接纳的范围内；透镜部分的曲面要保证光滑连续，半球形头部与圆柱段的过渡自然，还原真实封装的光学结构外形。从安装边界来看，这款LED的安装占用空间分为两部分，透镜部分突出面板外侧的高度由法兰到透镜顶端的尺寸决定，引脚部分在PCB板背面的占用高度为引脚厚度，由于采用90度弯脚设计，垂直于PCB板方向的总高度远低于常规直插LED，适合对安装厚度有严格限制的薄型设备；在水平方向上，两个引脚弯折后的延伸长度需要预留足够的焊接操作空间，避免与周边元器件产生干涉。

　　建模过程中还需要注意引脚与封装本体的结合位置，封装根部的引脚要完全嵌入胶体内部，还原真实封装的固定结构，避免出现引脚与本体分离的建模错误；胶体部分的绿色半透明质感可以通过材质参数调整实现，还原真实LED的外观特征，方便在整机装配时进行可视化校验，检查发光面是否与面板开孔对齐、是否存在安装干涉问题。对于结构设计人员来说，这类标准电子元器件的精准三维模型，能够在整机布局阶段提前验证安装可行性，减少打样阶段的元器件适配问题，尤其是在紧凑结构的电子设备设计中，预成型弯脚元器件的外形尺寸准确性，直接影响到PCB布局与面板开孔的设计精度，避免出现组装时元器件无法安装、发光面偏位等问题。
