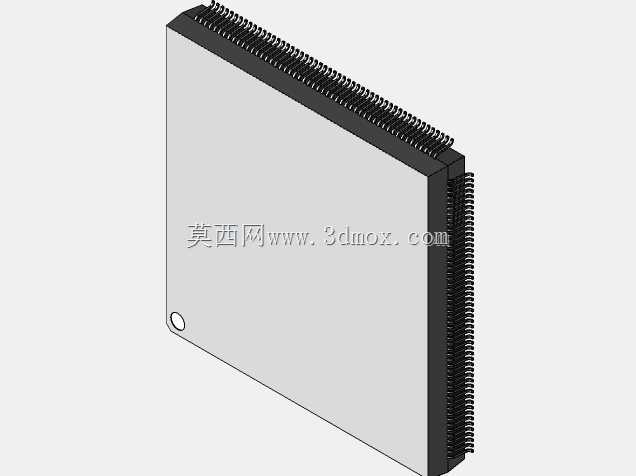

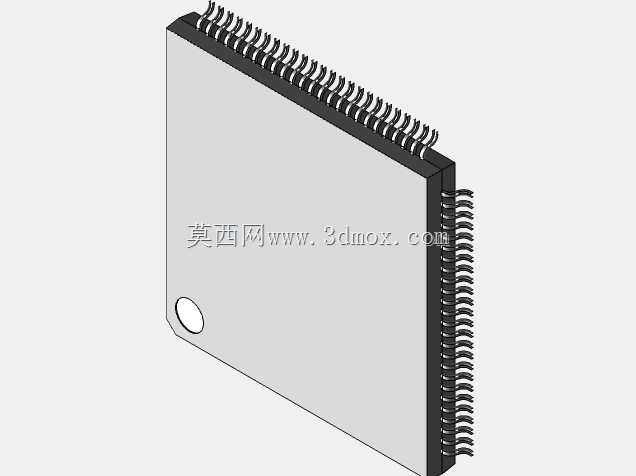

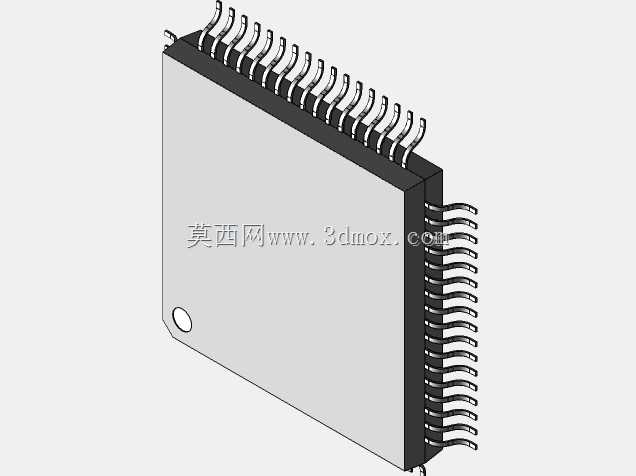

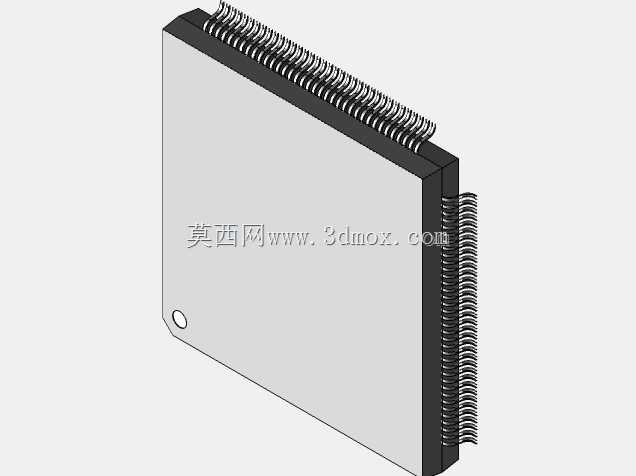

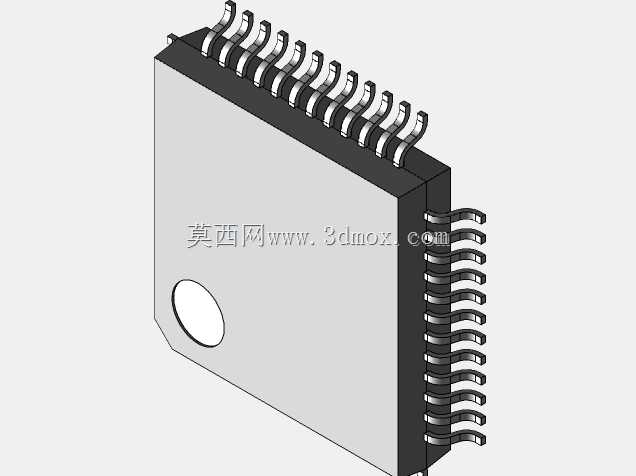

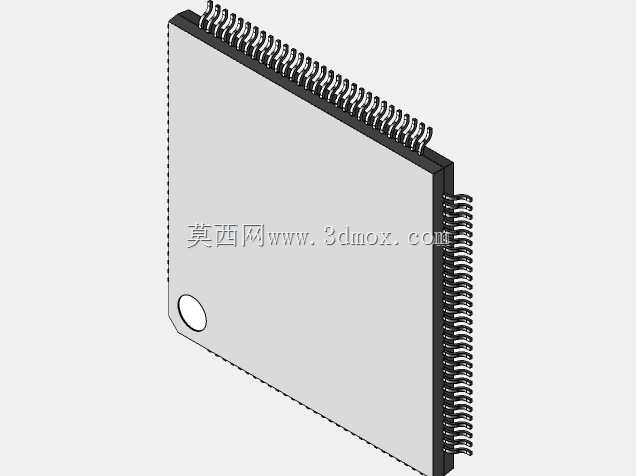

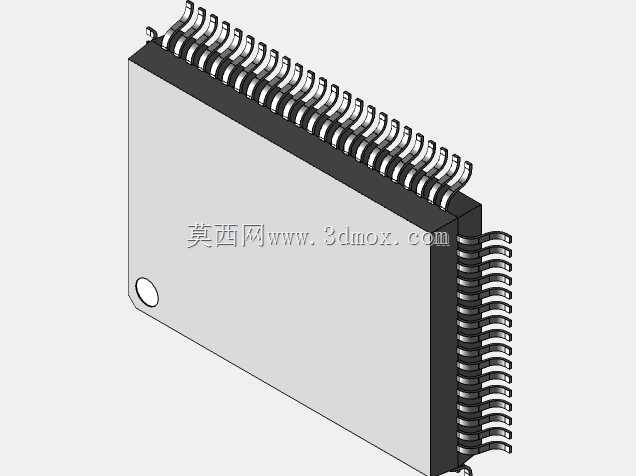

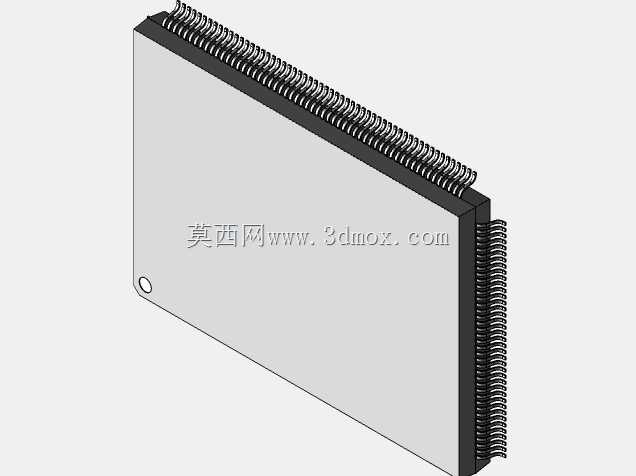

QFP封装电子元器件三维结构模型

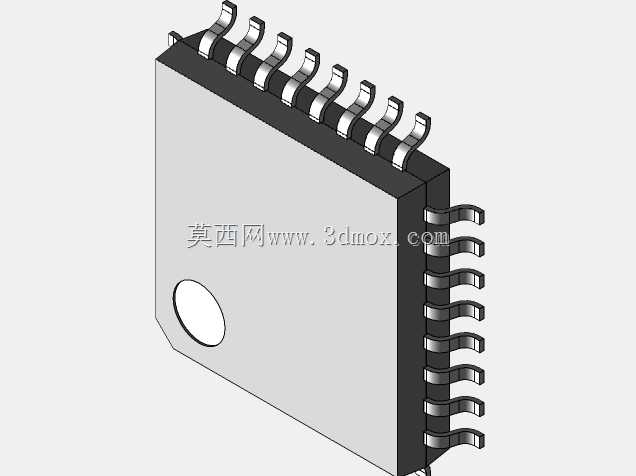

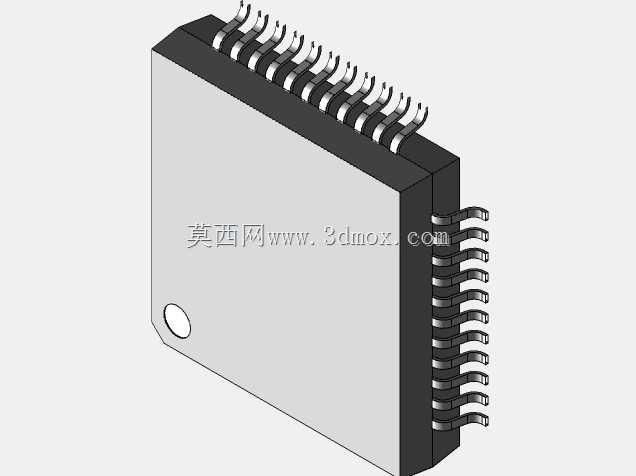

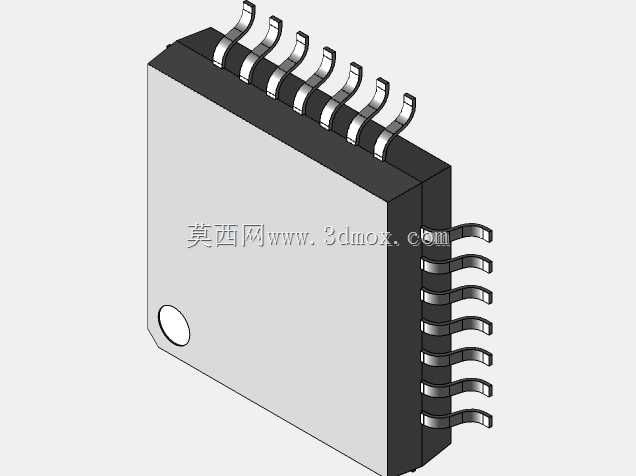

　　做了快十年消费电子和工业控制板卡的结构设计，QFP这类四边引脚扁平封装的元件，几乎是每块板卡BOM表里的常客，这次做的这个三维模型，完全是按照量产封装的实际尺寸还原的，没有做任何艺术化简化，就是为了给做PCB布局、结构干涉检查、工装设计的同行省点测绘的功夫。很多刚入行的结构工程师做板卡堆叠的时候，总容易忽略QFP封装的引脚细节，要么把引脚做的太粗导致和焊盘干涉，要么忽略引脚的共面度公差，最后打样回来贴装的时候出现虚焊、引脚变形的问题，这个模型里把每一侧的鸥翼型引脚都做了等比例还原，引脚的弯折弧度、伸出本体的长度、引脚之间的节距都严格参照通用封装规范，不管是做回流焊工装的定位槽设计，还是做板卡周边的壳体避空，都能直接拿来用，不用再对着 datasheet 一点点量尺寸。

　　从实际应用场景来说，QFP封装覆盖了从8位单片机、通用逻辑芯片到专用接口芯片的绝大多数中引脚数集成电路，小到家电控制板、消费电子的主控板，大到工业PLC的IO模块、伺服驱动器的控制板，都能看到这类封装的身影。做结构设计的时候，最容易出问题的就是安装边界的把控：很多人只算芯片本体的长宽高，忽略了引脚向外伸出的尺寸，还有芯片本体角落的定位标记点的凸起，最后壳体和板卡装配的时候，要么压到引脚导致短路，要么挡住定位标记影响SMT贴装的视觉定位。这个模型里特意把本体角落的圆形定位标记做了凸起还原，引脚的最外侧轮廓也做了精确的边界提取，导入装配体的时候可以直接抓取最外侧的轮廓面做干涉检查，不用再额外做辅助基准。

　　设计思路上没有做多余的简化，很多网上的同类模型要么把引脚做成直片，要么把本体的倒角省掉，看起来像个方块，实际用的时候根本没法做精确的装配检查。这个模型里本体的边缘注塑倒角、引脚根部和本体塑封的衔接位置都做了还原，甚至引脚末端的轻微收窄细节都保留了，做SMT钢网开孔设计的时候，可以直接参照引脚的实际宽度来调整开孔尺寸，不用再反复核对封装手册。外形尺寸上，参照了通用QFP封装的尺寸规范，本体厚度、引脚共面高度都按照量产级的公差中位值来做，不管是做板卡的堆叠高度检查，还是做三防漆涂覆的遮蔽工装设计，都能直接匹配实际元件的尺寸。

　　记得之前做一款工业伺服驱动器的控制板时，就是因为用了简化的QFP模型，没算到引脚向外伸出的1.2mm长度，最后设计出来的绝缘隔离片刚好压在引脚上，打样回来组装的时候差点造成批量短路，后来花了三天时间重新测绘元件、调整隔离片的开孔位置才解决问题。做这类电子元件的三维模型，最核心的不是看起来像，而是每一个尺寸边界都能对应实际生产中的装配要求，比如引脚的下表面距离PCB板的高度，这个尺寸直接影响焊膏印刷的厚度，模型里把这个高度做了精确还原，做焊膏厚度仿真或者工装设计的时候，都能直接提取这个尺寸做参考。另外QFP、LQFP、TQFP这几类同属四边扁平封装的元件，引脚形态和本体厚度有细微差别，这个模型里也把这些差异点做了区分，不同厚度的本体对应不同的封装类型，选型的时候可以直接根据BOM里的封装型号匹配对应的模型，不用再单独调整尺寸。

　　很多做结构设计的同行总觉得电子元件的模型差不多就行，实际上板卡类产品的结构故障，有近三成都是因为元件模型不准确导致的干涉、装配间隙不足问题，尤其是高密度板卡上，元件和元件之间的间隙本来就只有零点几毫米，模型差0.1mm就可能导致实际装配的时候元件顶到一起。这个模型在做的时候，每一个尺寸都对照了行业通用的封装标准，引脚节距从0.4mm到1.0mm的通用规格都做了对应，不管是做多引脚的主控芯片还是少引脚的逻辑芯片，都能通过调整参数快速适配，不用从零开始建模。另外本体上的定位标记位置也严格按照行业规范做在一号引脚的对应角落，做SMT贴装编程的时候，可以直接用这个标记点做视觉定位基准，减少贴装的坐标偏差。
