Ase超低SL5型枪械抑制器结构设计

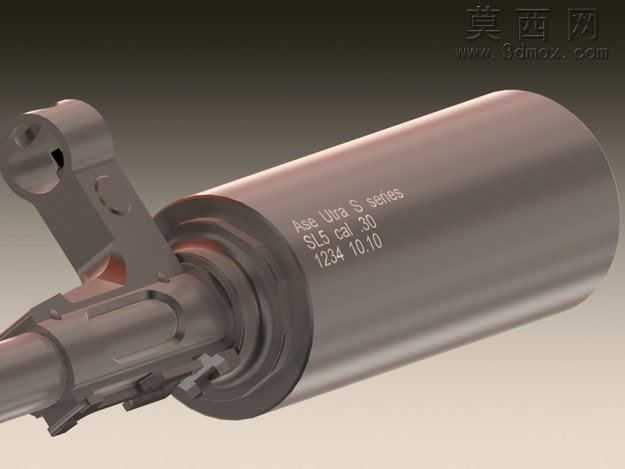

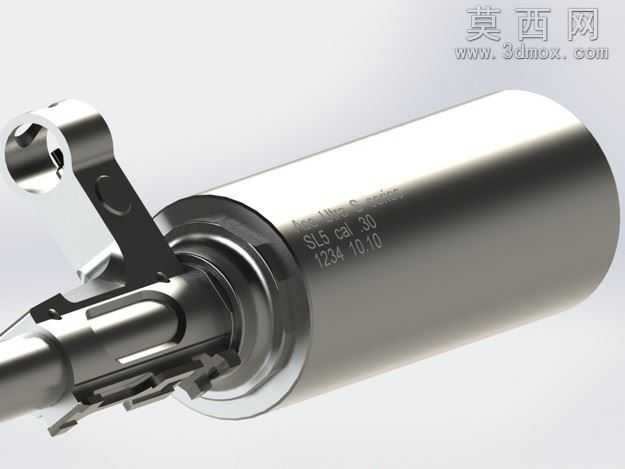

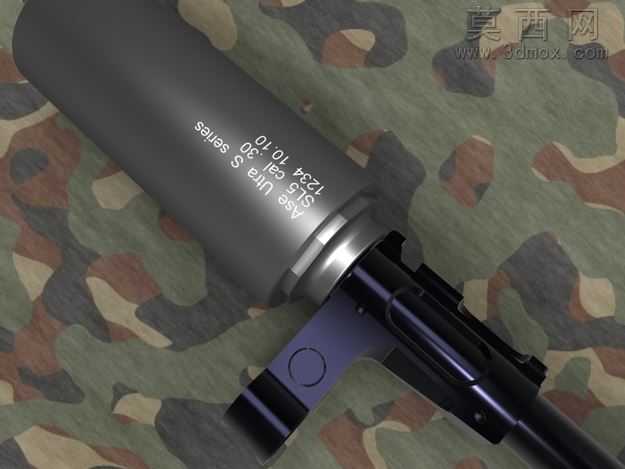

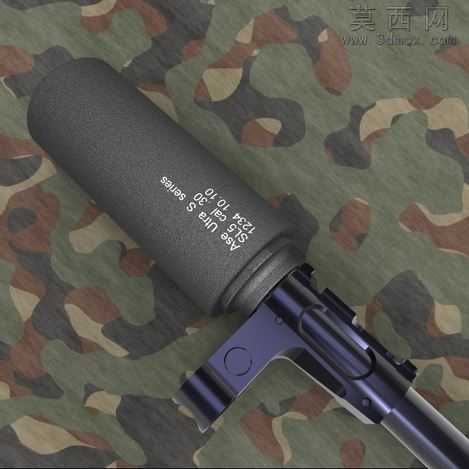

本作品为Ase超低SL5规格.30口径枪械声抑制器的三维设计成果，适配SAKO M18x1螺纹接口，整体建模过程严格遵循真实产品的尺寸公差标准，将外部测量公差控制在0.1毫米范围内，还原了实物的重量参数与结构逻辑。建模阶段采用自底向上的装配设计思路，首先完成主体外筒的回转体特征构建，通过旋转凸台命令生成筒身基础轮廓，再对筒身表面的标识字符采用包覆特征实现蚀刻效果，精准还原“Ase Ultra S series SL5 cal.30”等刻印内容的字体比例与排布位置，保证外观细节的还原度。针对与枪械连接的快拆锁止结构，单独拆分出铰接卡扣、锁紧压块、定位销等独立零件，通过拉伸、切除、倒角等基础特征完成每个零件的细节构建，重点还原卡扣的旋转副结构与锁紧齿的啮合形态，确保装配后可模拟真实的锁止动作逻辑。内部结构部分按照设计需求做示意性呈现，未完全还原消音腔的复杂导流结构，重点保证外部接口、连接结构、外形轮廓的尺寸准确性，为后续的结构测试、外观验证提供可靠的三维数字模型。材质与渲染阶段，整体采用哑光合金钢材质设定，对筒身表面做细微的磨砂纹理处理，金属部分调整反射参数还原真实枪械配件的冷金属质感，连接卡扣部分做轻微的做旧效果处理，模拟使用过程中产生的磨损痕迹，渲染时采用侧方柔光打光，突出筒身的圆柱曲面弧度与金属表面的细微反光，同时清晰展示表面刻印内容与连接结构的细节。整个模型的设计初衷是服务于枪械配件的外观验证、结构适配测试场景，所有外部结构尺寸均参考实物测绘数据完成，保证模型可直接用于3D打印验证、装配干涉检查等后续工作，连接螺纹部分严格遵循M18x1的螺纹参数标准，可与同规格接口的枪械模型完成精准装配，整体建模过程中对所有锐边做0.2毫米的倒角处理，还原真实机加工零件的工艺特征，避免模型出现不符合加工逻辑的尖锐棱角，提升模型的真实感与工程实用性。
