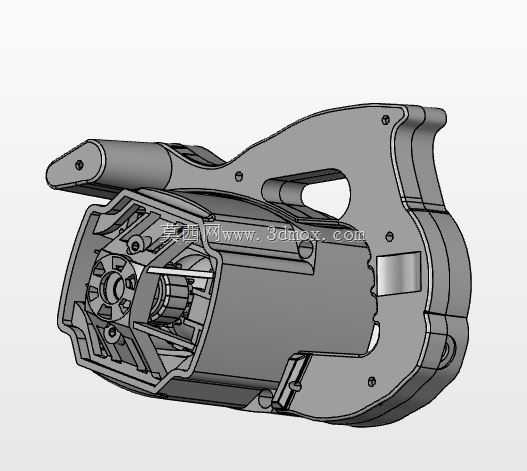

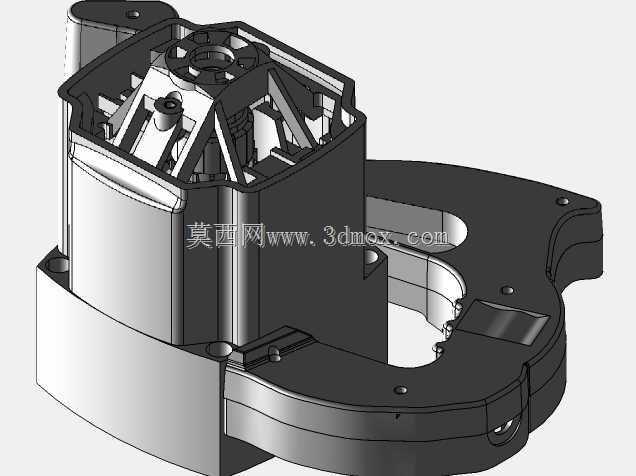

SkilSaw5250手持圆锯内部结构三维建模

　　这款手持圆锯的结构设计，首先要匹配家装木工、现场装修、小型木工作业的高频使用场景，作业过程中需要频繁单手握持移动，因此整机的重心排布是设计阶段的核心考量点，从内部结构布局来看，动力输出组件被安置在整机靠近握持手柄的前侧区域，电池或供电接驳端则靠后贴近手柄握持区，让整机重心落在手掌包覆的中心位置，长时间举持作业时能大幅降低腕部的负载疲劳，避免作业过程中因为重心偏移导致的切割走偏问题。

　　从功能实现逻辑来看，圆锯的核心是将电机的旋转动力稳定传递到锯片夹持端，内部的传动支撑结构做了多道筋位补强，电机输出轴的支撑轴承座与外壳主体做了一体化的结构设计，减少了独立装配带来的同轴度误差，能在高速锯切作业时降低整机的振动幅度，避免锯片因为径向跳动过大出现切面毛糙、崩边的问题。握持区域的弧形轮廓完全贴合人手握持时的自然弯曲形态，手柄内侧的凹陷结构刚好对应指节的放置位置，开关触发按键的行程做了适配指腹按压的弧度设计，作业时不需要刻意调整手部姿势就能稳定触发启停，同时扳机位置做了防误触的凸缘结构，避免搬运过程中误碰启动带来的安全隐患。

　　外壳的分体式拼合结构采用了多颗均匀排布的紧固件做连接，拼合缝的位置沿着整机的受力走向布置，在锯切反作用力最大的锯片防护区域，外壳壁厚做了局部加厚处理，同时内侧布置了交叉式的加强筋，能承受锯切过程中意外卡锯时的反向冲击力，避免外壳开裂。锯片的防护罩采用了随动式的结构设计，当锯片切入工件时防护罩会被工件边缘顶起自动回缩，抬起整机时防护罩会在内置扭簧的作用下自动复位完全包覆锯片，这个结构的转动配合间隙做了严格的控制，既保证转动过程顺滑无卡滞，又不会因为间隙过大出现木屑卡入导致防护失效的问题。

　　安装边界方面，整机的最大外轮廓尺寸适配常规的工具收纳箱存放，握持手柄的直径适配成年男性手掌的握持范围，锯片的夹持法兰采用标准的通用接口尺寸，可以适配同规格的常规圆锯片更换，不需要额外定制特殊配件。底部的靠板平面做了高精度的平面度处理，靠板与锯片的垂直度在装配时做了定位限位结构，更换锯片后不需要反复调整就能保证切割面的垂直精度，靠板上的刻度标识槽直接与外壳做了一体化成型，长期使用也不会出现磨损脱落的问题，方便作业时快速定位切割深度。

　　内部的走线槽沿着外壳内侧的筋位间隙布置，所有走线都做了卡扣固定，避免作业过程中机身振动导致线材移位碰到运动部件，电机的散热风道沿着外壳的筋位走向设计，进风口布置在机身尾部远离锯片切削木屑的一侧，出风口则朝向握持方向的斜下方，避免吹出的木屑飞溅到操作人员面部，同时风道的走向刚好掠过电机的定子绕组区域，能在连续作业时带走电机产生的热量，延长连续作业的时长。整机的重量控制做了多轮优化，在保证结构强度的前提下，外壳非受力区域做了均匀的减薄处理，内部的支撑筋采用疏密结合的排布方式，既不会因为筋位过多增加整机重量，也不会因为筋位不足导致结构刚性下降，在跌落测试的模拟中，手柄、锯片防护区、电机安装位这几个核心受力区域都能承受常规高度跌落的冲击，不会出现结构断裂或者功能失效的问题。
