SSMA-KE射频同轴连接器母座结构设计

　　在高频通信设备、微波测试仪器、射频前端模块的板级互联场景中，板端射频连接器的选型与结构设计直接决定了整条射频链路的信号完整性表现，SSMA-KE型母座作为小型化SMA接口的衍生规格，凭借更紧凑的安装尺寸、适配更高频段的传输特性，被广泛应用在空间受限的高密度射频板卡设计中。这类连接器的核心功能是实现射频同轴电缆与PCB板载射频电路的低驻波、低损耗互联，同时为外部公头提供可靠的机械定位与电磁屏蔽衔接，避免高频信号在接口位置出现辐射泄漏或者阻抗不连续引发的信号反射。

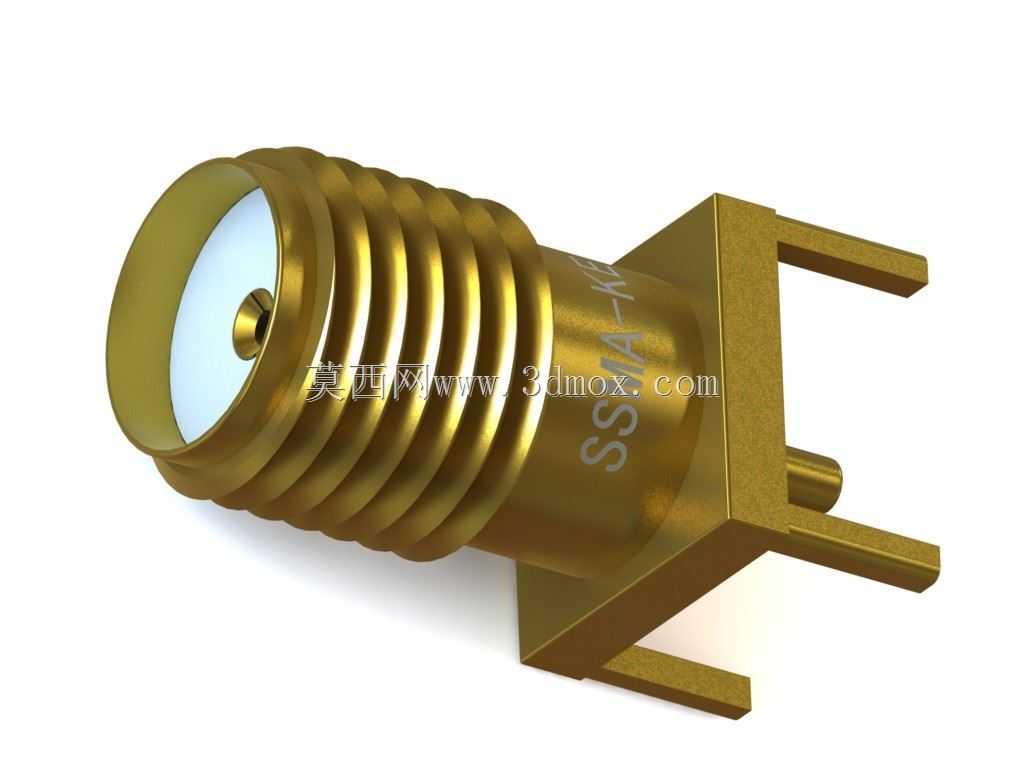

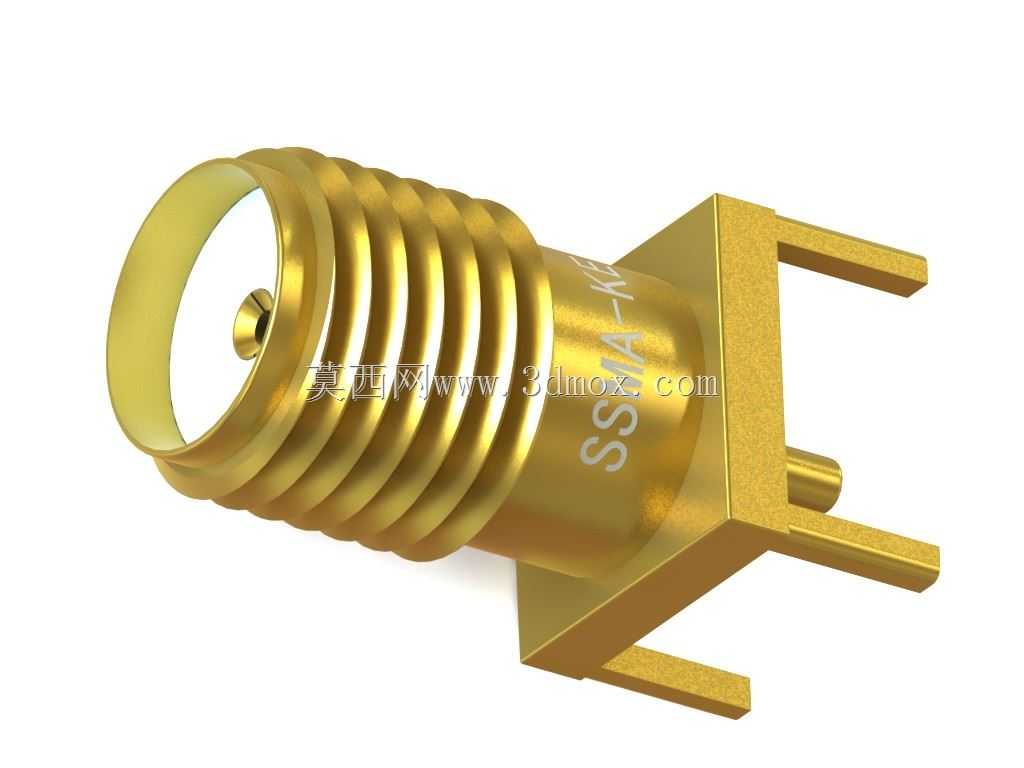

　　从结构设计逻辑来看，这款SSMA-KE母座采用了边缘插装的固定形式，主体外壳采用黄铜镀金工艺加工，既保证了良好的导电性能与抗腐蚀能力，也能在多次插拔循环后维持接触界面的接触电阻稳定性。接口端的外导体为标准SSMA螺纹结构，螺纹牙型与螺距严格匹配公头的锁紧尺寸，旋合后可以实现外导体的360度连续接触，构建完整的电磁屏蔽腔体，隔绝外界电磁干扰对内部传输信号的影响，同时也能避免内部射频信号向外辐射干扰板上其他敏感电路。内部的绝缘介质采用聚四氟乙烯材质，介电常数稳定且高频损耗极低，介质中心精准定位内导体插孔，插孔采用铍青铜镀金的弹性结构，公头插针插入时可以提供稳定的正向接触压力，保证在振动、温度循环等工况下接触不会出现瞬断。

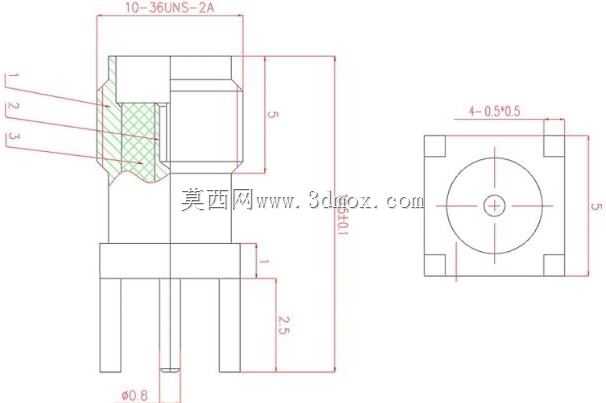

　　安装结构部分，这款连接器设计了两个对称的PCB定位插脚以及一个接地引脚，定位插脚在装配时先插入PCB对应的定位孔中，完成连接器在板上的预固定，避免焊接过程中连接器出现偏移导致接口位置度超差，后续波峰焊或者手工焊接时，定位插脚与接地引脚同时焊接在PCB的接地焊盘上，既强化了连接器与PCB的机械结合强度，也进一步缩短了外导体的接地路径，优化高频段的接地性能。接口端面与PCB板面的垂直高度、插脚伸出PCB背面的长度都经过严格的尺寸校核，既保证焊接后连接器不会出现歪斜，也能避免插脚焊锡溢出影响周边电路的布线空间。

　　在实际选型与装配过程中，需要重点关注几个关键的尺寸边界：首先是接口中心到PCB安装边缘的距离，这个尺寸直接决定了连接器是否能顺利贴板安装，不会出现接口突出机箱面板过多或者凹陷在面板内侧导致公头无法旋合的问题；其次是两个定位插脚的孔位间距与孔径公差，孔位偏差超过0.1mm就会导致连接器装配困难，强行压装会使连接器壳体变形，影响内导体的同轴度，进而导致驻波比指标恶化；另外，内导体焊接端与PCB微带线的衔接位置需要做阻抗过渡设计，匹配50欧姆的系统阻抗，避免在焊盘位置出现阻抗突变。

　　从应用场景的适配性来看，这款SSMA-KE母座的工作频段可以覆盖到DC-18GHz，相比普通SMA连接器体积缩小近30%，非常适合用在小型化通信电台、卫星定位接收模块、微波衰减器、功分器等对安装空间有严格限制的射频设备中。在结构建模过程中，需要精准还原螺纹的牙型细节、内导体插孔的弹性槽结构、安装脚的折弯角度，这些细节直接影响后续装配干涉检查、PCB封装设计的准确性，如果建模时忽略了安装脚的拔模斜度或者螺纹的起始位置，很容易在实际生产装配时出现连接器无法插装、公头旋合卡滞等问题。同时建模时需要明确各零件的装配公差配合关系，比如内导体与介质的过盈配合量、介质与外导体腔体的配合间隙，这些配合参数直接决定了连接器成品的机械可靠性与射频性能一致性。
