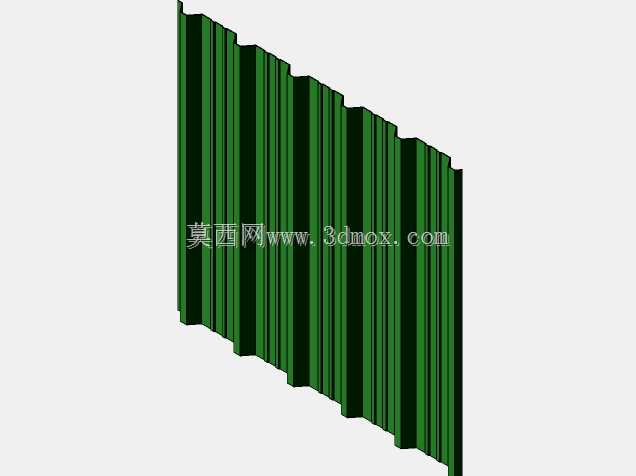

Cladco32/1000型聚酯漆涂层压型金属屋面板

　　在工业厂房、仓储库房、大型公共场馆的屋面围护系统选型中，压型金属屋面板是兼顾施工效率、结构荷载与耐久性能的常用构件，本次呈现的Cladco32/1000压型金属屋面板，是针对常规坡屋面排水、围护需求开发的定型化压型构件。从实际工程应用场景来看，这类压型板常被用于坡度不小于5%的不上人屋面，搭配配套的固定支架、密封胶条、屋脊盖板、泛水板等辅件，可形成完整的屋面防水围护体系，替代传统的混凝土屋面瓦、石棉瓦等材料，大幅缩短屋面施工周期，同时降低屋面整体自重，减少主体结构的荷载冗余设计量。

　　从产品功能特性来看，该款压型板采用连续辊压冷弯成型工艺加工，板型的波高为32mm，有效覆盖宽度为1000mm，波距经过辊压模的精准定型，相邻板边采用搭接式暗扣或者明钉固定结构，搭接边设置有连续的防水肋，可避免雨水顺着固定钉孔或者板缝渗入室内。板体表面的聚酯漆涂层，是经过连续辊涂、高温固化形成的致密防护层，可抵御常规大气环境下的紫外线老化、酸碱腐蚀，在普通工业环境下的涂层耐久年限可满足常规建筑的设计使用周期要求，不需要频繁做表面防腐维护。板体的基材采用连续热镀锌或者镀铝锌钢板，基板的屈服强度经过选型适配，既可以满足屋面施工阶段人员踩踏、临时堆载的刚度要求，避免出现不可恢复的凹陷变形，也可以在长期使用过程中承受风荷载、雪荷载的反复作用，不会出现板体下挠、接缝开裂的问题。

　　从设计思路层面拆解，这款压型板的波型设计经过了多轮迭代：32mm的波高是平衡有效覆盖宽度与排水截面的最优取值，波高过低会导致暴雨工况下屋面积水翻过波峰造成渗漏，波高过高则会降低单块板的有效覆盖宽度，增加单位面积的板材用量与施工接缝数量。1000mm的有效覆盖宽度，是匹配常规原材料卷材宽度的设计，可最大化提升原材料利用率，减少辊压过程中的边角废料产生，同时这个宽度也适配现场人工搬运、安装的操作边界，单块板长度可根据屋面的坡长灵活裁切，最长可做到数十米，减少沿坡长方向的横向接缝，进一步降低渗漏风险。板型的波峰与波谷过渡圆角经过优化，既可以避免辊压成型过程中应力集中导致的涂层开裂，也可以让雨水在板面上顺畅流动，不会在波谷位置形成积水残留，减少积灰、水垢对板面涂层的长期侵蚀。

　　在安装边界方面，这款压型板适配的屋面檩条间距通常在1.2m到1.5m之间，具体取值需要根据项目所在地的风荷载、雪荷载设计值做结构验算，固定件采用配套的自攻自钻螺钉，螺钉位置设置在波峰位置，配套的防水垫圈可保证钉孔位置的密封性能。相邻板的搭接长度沿排水方向不小于200mm，垂直排水方向的搭接需要对准板边的定位肋，保证搭接后板面平整，不会出现翘边、缝隙不均的问题。在屋面的开孔位置，比如通风器、采光带、穿出管道周边，需要配合专用的泛水配件做收边处理，不能直接切割板材后裸露搭接，避免出现渗漏隐患。在三维建模过程中，这类压型板的建模重点在于精准还原波型的截面轮廓，通过线性阵列、钣金成型特征还原板体的压型结构，同时需要预留出搭接边的配合余量，方便后续做整体屋面的装配模拟，验证板缝的配合精度、固定件的安装空间是否存在干涉，提前规避现场安装可能出现的配合问题。对于结构设计人员来说，这类标准化压型板的三维模型可直接用于屋面系统的装配校验、工程量统计，不需要从零开始绘制板型轮廓，大幅提升围护系统的设计效率。
