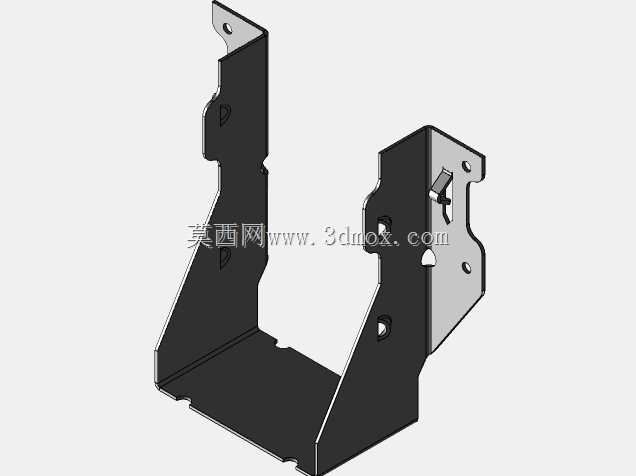

Simpson双2x6规格强力拉杆托梁吊装构件

　　在轻型木结构住宅、装配式木屋、户外木构栈道以及老旧木构建筑加固改造场景中，木梁与墙体、木梁与木梁之间的节点连接可靠性，直接决定整体结构的抗风载、抗沉降以及长期承重性能，传统的铁钉直连、扒钩固定方式，在长期交变载荷、木材干缩湿胀变形的影响下，很容易出现连接松动、梁端位移甚至节点失效的问题，而专用的冲压成型托梁吊架，正是针对这类连接痛点开发的标准化五金构件。这款双2x6规格的强力拉杆托梁吊架，核心作用是承托截面公称尺寸为2英寸×6英寸的木格栅、木托梁，实现梁体与上部承重结构、相邻竖向构件的刚性连接，相比传统连接方式，它可以将梁端的剪切载荷、竖向载荷均匀分散到连接面的多个固定点位，避免木材局部应力集中导致的劈裂问题。从结构设计来看，构件采用一体化折弯成型的钣金结构，两侧的立式支撑板带有向上延伸的强力拉杆段，拉杆段上预留的安装孔可以直接与上部的承重构件固定，不需要额外增设连接角码，减少了现场安装的配件数量与施工步骤；底部的承托边为整板折弯结构，与梁体底面完全贴合，承托边边缘做了小角度的内卷边处理，既可以提升钣金边缘的结构刚度，避免承托时边缘受力变形，也能消除锐边带来的施工划伤风险。

　　两侧支撑板上的固定孔位做了差异化设计，部分孔位为圆孔，用于打入规定数量的配套螺钉实现刚性定位，部分孔位为长圆孔，可以适配现场安装时的微小尺寸偏差，降低木构件加工精度不足带来的安装难度，孔位的排布经过载荷计算，确保每个固定螺钉的受力在合理范围内，不会出现单个螺钉过载剪断的问题。构件的折弯转角处做了冲压加强筋处理，在不增加板材厚度的前提下，大幅提升转角位置的抗弯折能力，即使承受超出额定值的瞬时冲击载荷，也不会出现转角开裂、直角变形的问题。

　　从安装边界来看，这款吊架适配的木梁实际截面宽度为38mm、高度为140mm，也就是行业内常用的2x6规格木枋，安装时梁体端部需要插入吊架的U型承托槽内，梁端与上部构件的预留间隙控制在3mm以内，避免间隙过大导致承重时出现竖向位移；两侧支撑板需要与梁体侧面完全贴合，每个预留孔位都需要打入对应长度的沉头木螺钉，螺钉需要完全拧入木材内部，钉头不突出板材表面，避免影响后续的饰面施工；上部的拉杆段需要与上部的承重梁、墙体龙骨贴合固定，固定点数量不少于两个，确保上部载荷可以顺畅传递到吊架结构上。

　　在实际工程应用中，这类托梁吊架不仅用于新建木结构的梁体连接，也大量用于老旧木构建筑的加固改造，比如老房木格栅松动、阳台木挑梁下垂的修复场景，不需要大规模拆解原有结构，只需要在节点位置加装这类吊架，就可以快速恢复节点的承重能力，施工效率远高于传统的木作加固方式。建模过程中需要重点关注钣金折弯的内R角尺寸，这个参数直接决定折弯后的零件外形尺寸是否符合设计要求，如果内R角设置过小，实际冲压生产时容易出现板材外侧开裂的问题，如果内R角过大，会导致折弯后转角处的贴合度不足，影响安装精度；同时需要注意各个安装孔的中心距偏差控制，孔位偏差需要控制在±0.2mm以内，否则现场安装时会出现螺钉无法对齐孔位的问题；板材的厚度选择需要匹配额定载荷要求，过薄会导致承重时构件变形，过厚则会增加不必要的材料成本，同时加大冲压折弯的加工难度。构件表面的防腐镀层处理也是设计中需要考虑的环节，用于户外、潮湿环境的构件需要采用热浸镀锌处理，用于室内干燥环境的构件可以采用电镀锌处理，避免长期使用过程中出现锈蚀，影响结构使用寿命。
