LEMO FGG 3K推拉自锁圆形电连接器结构

　　在工业测控、医疗设备、测试仪器这类对连接可靠性要求严苛的场景里，信号与动力的接驳环节容不得半分松脱，LEMO FGG系列的推拉自锁连接器，恰恰是为这类高可靠性需求设计的接驳部件。做这类连接器的三维结构建模时，最先要捋清的是实际装配里的干涉边界——很多新手建模时容易忽略插头插合后的锁紧行程，导致实际装配时外壳和设备面板预留的安装槽卡滞，甚至出现锁紧钢珠无法完全卡入插座卡槽的问题。

　　从实际使用场景来看，这类圆形插头常被用在便携式测试设备的信号输出端、医疗影像设备的探头连接线端，还有工业现场的传感器信号接驳处，这些场景的共性是设备经常需要插拔移动，普通螺纹连接的插头拧动费时，还容易因为现场振动出现松脱，而推拉自锁结构的设计，只需要沿轴向推动插头外壳就能完成锁紧，解锁时只需要向后拉动外层滑套，就能让内部的锁紧卡爪脱离插座的定位槽，整个插拔动作单手握持就能完成，戴薄劳保手套操作也不会打滑。

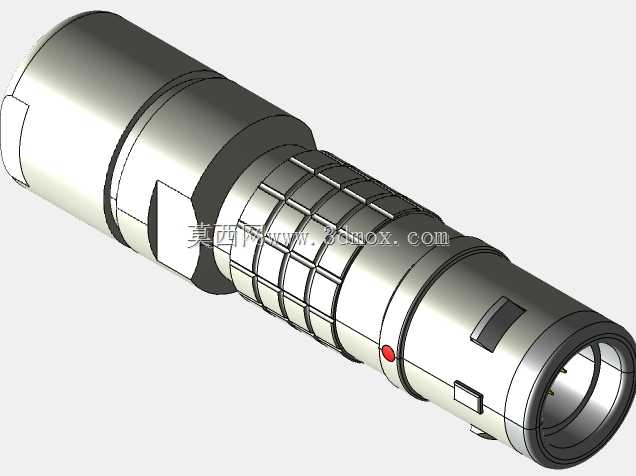

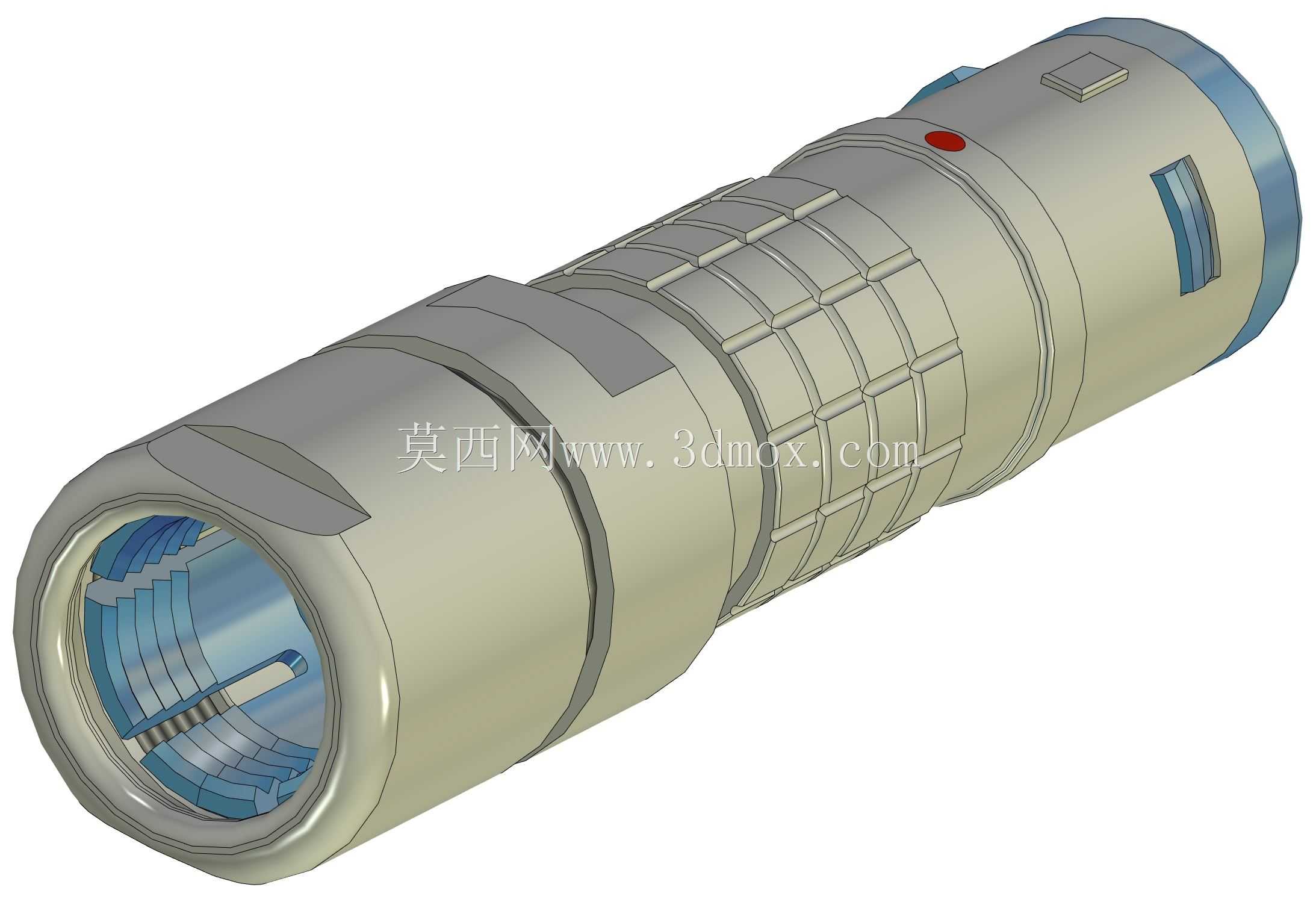

　　建模时要重点还原的功能结构，首先是插头尾部的线缆密封结构，这部分的阶梯槽是用来装橡胶密封圈和线缆固定夹的，实际选型时要根据穿入线缆的外径匹配对应规格的密封圈，才能达到IP67左右的防护等级，要是建模时把尾部内孔的尺寸做偏了，后续选密封件的时候就会出现要么线缆穿不过去，要么密封圈压不紧漏液的问题。然后是中段的防滑滚花结构，这里的网格滚花不是为了好看，是插拔时给手指提供足够摩擦力的，滚花的齿距和深度都有实际讲究，太浅了手上有汗的时候容易滑，太深了又容易积攒现场的灰尘油污，不好清理。

　　再说到安装边界的尺寸控制，这类3K规格的插头，最大外径是严格控制的，因为很多设备的面板上会密集布置多个同规格连接器，相邻插头的中心距要是留小了，插拔其中一个的时候会被旁边的插头挡住手指，建模时要把插头最粗处的外圆、滑套的前后活动行程都做准确，滑套向后拉动解锁的行程大概在5毫米左右，这个行程段内不能和尾部的线缆弯折保护套产生干涉，不然解锁时滑套拉不到位，卡爪脱不开，硬拔会把插座的插针顶弯。还有插合面的定位红点，这个标记是和插座上的定位槽对应的，建模时要把这个红点的位置做准，实际装配时对准红点插进去才能顺利锁紧，要是定位标记偏了，现场操作人员插的时候容易对不准键槽，硬插会损坏内部的绝缘基座和插针。

　　内部的结构逻辑上，金属外壳是做整体接地屏蔽的，所以外壳的壁厚要兼顾强度和重量，太薄了现场摔碰容易变形，导致锁紧结构卡滞，太厚了又会增加整个插头的重量，挂在设备端长期使用会给线缆连接处带来额外的拉扯力，容易出现线缆芯线断裂的问题。插针端的绝缘基座要和外壳保持足够的爬电距离，不同芯数的3K系列插头，绝缘基座的键位角度不一样，建模时要对应键位的角度做定位结构，避免不同定义的插头误插损坏设备。还有插头内部的线缆固定结构，是通过两个对称的压片把线缆的外护套夹紧，避免拉扯线缆的时候力直接传到芯线和插针的焊接点上，这部分的安装槽位置要和尾部的进线口同轴，不然线缆穿进去之后是歪的，长期弯折会导致芯线疲劳断裂。

　　很多结构工程师在做设备整机布线的时候，容易忽略插头插合之后的总长度，导致设备上盖合上之后压到连接线，所以建模时不仅要做插头本身的尺寸，还要把插合状态下的总长度、线缆自然弯折的最小半径都考虑进去，给布线留出足够的空间。另外，插头外层的金属表面处理是镀硬铬，耐磨性能好，长期插拔也不会出现表层脱落导致接触电阻变大的问题，建模时表面的倒角处理要到位，所有边缘都不能有锐边，不然现场操作的时候容易划伤操作人员的手，也容易刮破线缆的外绝缘层。
