多工位扳手收纳支撑支架结构设计

　　在机加工车间、设备维保站点、装配流水线的工位旁，零散扳手的收纳一直是现场5S管理的常见痛点，常规的工具盒堆叠存放会导致拿取时翻找耗时，随意摆放在工作台面又容易磕碰掉落，甚至干扰周边精密量具的放置，这款多卡位扳手支撑支架正是针对这类工位实际需求设计的工装类五金配件。从结构形态来看，整体采用楔形薄板折弯成型，主体板面呈直角梯形结构，垂直折弯的侧边形成安装贴合面，可直接贴附在工位旁的立式方管架、墙面挂板或者工具柜侧壁上，不会额外占用工作台的水平操作空间，适配多数生产现场的垂直安装面条件。

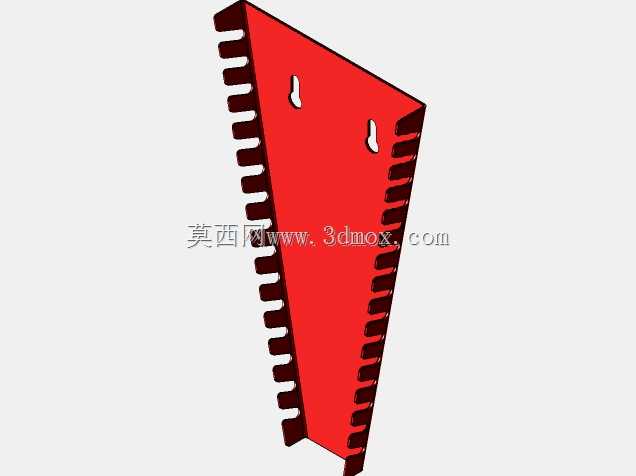

　　支架的两个斜边侧均匀排布了多组U型卡位槽，槽口宽度经过尺寸匹配设计，可对应卡入不同规格的开口扳手、梅花扳手的手柄部位，每个卡位独立分隔，避免扳手之间相互磕碰刮擦镀层，拿取时可直接从对应槽位抽出，无需翻找，单排可容纳十余把不同规格的常用扳手，覆盖日常设备拆装、工件调试的常规扳手尺寸需求。板面预留的两个葫芦型安装孔是设计中兼顾安装便捷性与稳固性的细节，这类孔位可先在安装面固定对应规格的螺丝，将支架孔位大端对准螺丝头套入后下滑卡入小端，即可完成快速挂装，后续需要拆卸清理或者调整位置时，只需上抬支架即可取下，无需完全拧下螺丝，适配车间内频繁调整工位布局的使用场景。从安装边界来看，支架整体厚度控制在薄板冲压折弯的常规厚度范围内，折弯边的翻边高度经过受力校核，挂满扳手时不会出现板面变形，卡位槽的深度经过优化，既保证扳手卡入后不会因设备运行的振动滑落，又不会因为槽深过大导致拿取时卡滞。在实际应用场景中，这类支架除了生产车间的固定工位使用，也可配套在移动维修工具车的侧壁安装，方便外出维保作业时快速取用扳手，避免工具在工具车内晃动杂乱。

　　设计过程中摒弃了多余的装饰性结构，所有结构特征均服务于功能需求：楔形的板面形态让卡位槽从上到下依次排布，符合不同长度扳手的放置逻辑，长规格扳手放在下方宽段，短规格扳手放在上方窄段，拿取时视线可直接覆盖所有卡位，对应规格一目了然；折弯的侧边既作为安装贴合面，也同时增强了整体板面的结构强度，无需额外增加加强筋即可满足承重需求，减少加工工序的同时降低整体重量。表面的涂装处理采用耐磨防锈涂层，适配车间内存在切削液、润滑油飞溅的使用环境，长期使用不会出现锈蚀掉漆的情况，卡位槽的边缘做了钝化处理，避免取放扳手时划伤操作人员手部或者刮伤扳手手柄的绝缘层。

　　不同于通用型的挂板配件，这款支架的卡位间距专门针对常用扳手的手柄宽度做了适配，不会出现过松卡不住、过紧插不进的问题，两个安装孔的孔距符合常规工位挂架的安装孔位标准，可直接替换原有老旧的工具挂架，无需重新在安装面打孔，降低现场改造的工作量。在装配线旁的应用中，这类支架可安装在操作者伸手可及的高度范围，常用扳手固定放置在对应槽位，作业完成后可快速归位，避免工具遗落在设备内部造成安全隐患，也能减少工具丢失带来的成本损耗。
