轮式挖掘起重两用工程作业机械设计

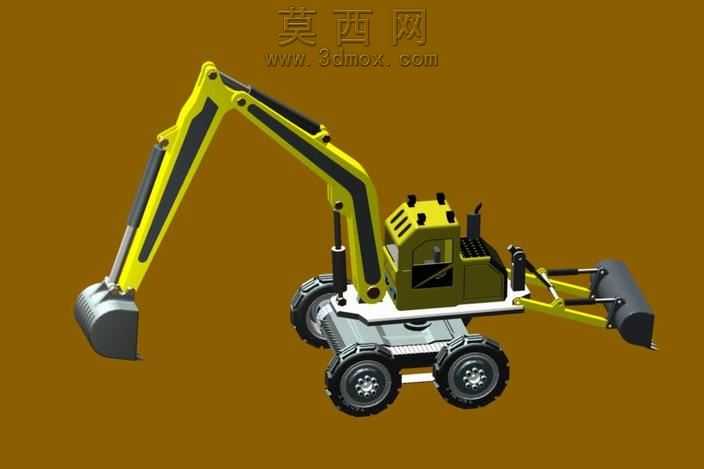

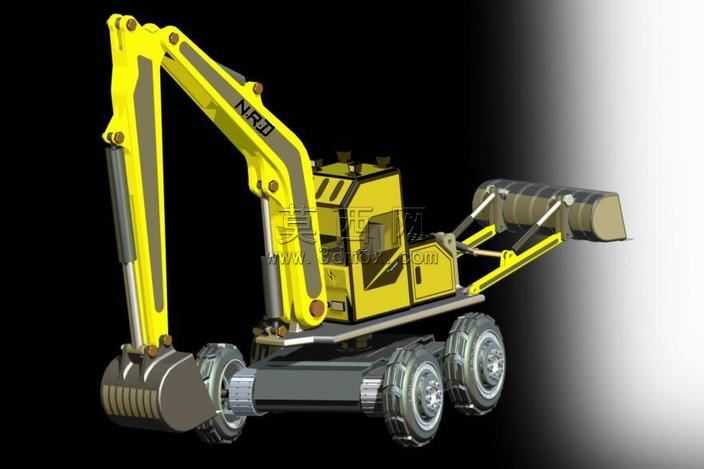

本作品为轮式挖掘起重一体化作业机械的三维设计模型，整体建模过程严格遵循工程机械的真实设计逻辑，在三维建模环境中先完成整体比例框架的搭建，以轮式行走底盘为承载基座，依次布局动力舱、驾驶操作室、前置挖掘工作臂、后置起重作业属具，各部件的装配约束关系完全参照实车的组装逻辑设定，行走底盘的轮组、悬挂连接结构均做了精细化建模还原，轮胎表面的防滑胎纹、轮毂的螺栓固定细节都通过建模特征逐一呈现，保证结构的真实感。材质渲染阶段针对不同部件做了区分处理，挖掘臂与起重臂的主体结构采用工程黄的金属漆面材质，还原工程机械的典型涂装特征，臂架上的液压油缸做了亮面金属与黑色密封件的材质区分，驾驶室采用半透明的玻璃材质搭配深绿色的舱体金属材质，底盘部分做了哑光金属与橡胶轮胎的材质差异，渲染后整体视觉效果贴近真实工程设备的质感。结构设计上，该模型重点还原了挖掘臂的多段铰接结构、液压驱动的连接点位，以及后置起重属具的挂载连接结构，滑块约束部分的设计参考了汽车类组装的约束逻辑，让各活动部件的运动关系符合真实机械的动作逻辑，可直观模拟挖掘臂的抬升、伸缩、挖取动作，以及后置起重装置的作业姿态，清晰展现两用机械的作业机制。设计思路围绕一机多用的工程作业需求展开，将挖掘功能与起重功能整合在同一轮式行走平台上，既保留轮式底盘转场灵活的优势，又通过双工作属具的布局拓展设备的作业场景，建模过程中对各部件的干涉情况做了校验，保证活动部件在动作过程中不会出现结构冲突，整体模型完整呈现了这类两用工程设备的结构组成与装配关系，可用于相关机械结构的原理展示与设计参考。
