电动葫芦起重卷扬牵引机构三维设计

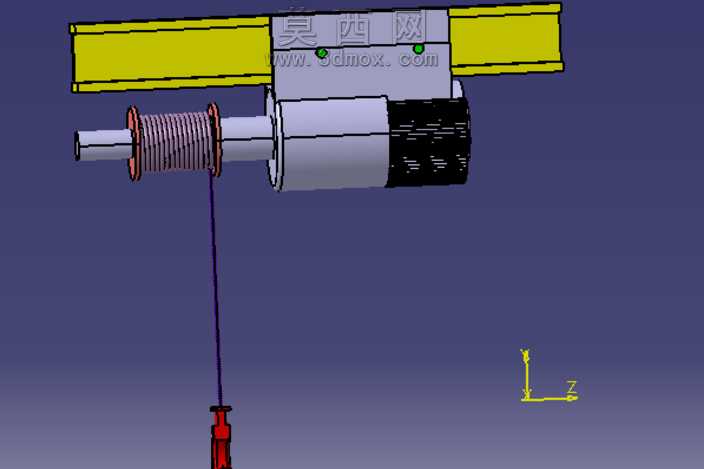

本作品为起重牵引类卷扬机构的三维建模设计，整体采用CATIA软件完成全参数化建模，建模过程遵循机械设计的装配逻辑，从基础零件到总装层级逐步搭建，确保各部件间的装配约束准确，可实现运动仿真验证。模型主体包含行走承载梁、驱动主机、卷筒组件、牵引绳索、吊钩部件五大核心部分，其中行走承载梁采用标准型材截面建模，表面赋予黄色金属漆材质，还原工业起重设备的外观特征；驱动主机部分拆分了电机壳体、减速箱体、端盖等细节结构，壳体部分采用哑光灰铸铁材质，黑色端盖区域赋予磨砂工程塑料质感，表面的安装孔、定位凸台均按照实际加工特征建模，未做过度简化。卷筒组件部分还原了绳槽结构，缠绕的钢丝绳采用螺旋扫描特征生成，绳索末端连接的吊钩组包含滑轮、钩体、防脱卡舌细节，钩体赋予红色防锈漆材质，与工业现场的起重吊钩外观一致。建模过程中对各运动副的配合关系做了精准约束，卷筒与主机输出轴采用同轴配合，行走轮与承载梁采用滑动配合，可模拟设备沿梁行走、卷筒收放绳索带动吊钩升降的完整动作。设计思路围绕小型起重设备的实用场景展开，在保证结构完整性的前提下对非核心细节做了合理简化，既保留了机构的传动逻辑与装配关系，又控制了模型整体体量，适合用于起重机械的结构教学、方案演示以及非标起重设备的设计参考。渲染阶段采用软件内置的工程渲染模式，背景选用纯色工业蓝，搭配三维坐标系标识，清晰展示模型的空间朝向，各部件材质区分明确，金属部件的反光特性、漆面的哑光质感、绳索的纤维纹理都做了对应调整，让整体视觉效果贴近真实工业设备的呈现状态，便于观察者快速理解机构的组成与工作原理。
