三极位微型拨动滑动开关结构设计

　　这款三极位滑动拨动开关，是小型电子设备内部电路切换场景里的常用基础元件，日常选型中经常会在手持测量仪器、小型工控传感模块、桌面型消费电子的电源回路或信号通路切换位置见到它的身影。不同于大电流的电源开关，这类微型滑动开关的额定通断能力普遍适配小功率信号回路与低压直流供电回路，核心功能是通过拨柄的直线滑动，带动内部动触片在三个静触点工位间切换，实现三路电路的通断状态切换，或是单路输入到三路输出的信号选通。

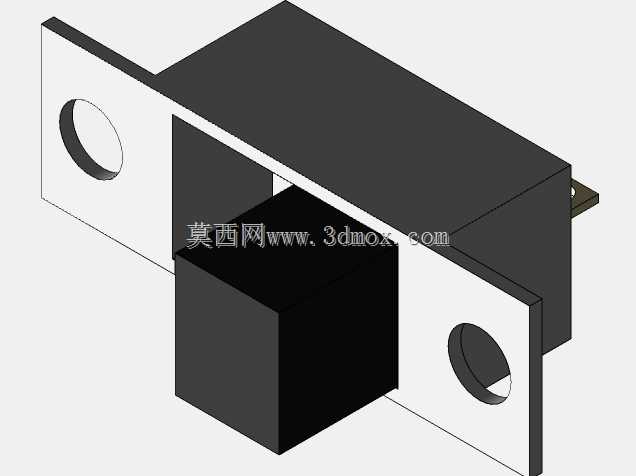

　　从结构设计逻辑来看，这款开关采用金属外壳半包封结构，顶部伸出的黑色绝缘拨柄是用户操作的受力部位，拨柄与内部动触片之间做了绝缘隔断，避免操作时人体静电直接导入内部电路造成元件击穿。底部伸出的三个插装引脚，采用直插式设计，适配常规PCB板的波峰焊工艺，引脚的伸出长度与间距都做了标准化匹配，不需要额外定制焊盘即可直接在通用板卡上布设。开关本体两侧延伸出带安装孔的固定金属耳片，这部分结构是为了应对高振动工况下的安装可靠性设计——如果仅靠引脚焊接固定，在设备长期受振动的场景下，焊盘很容易出现疲劳开裂，通过两侧耳片的螺丝锁附，可以将开关本体的受力直接传导到设备壳体或安装支架上，引脚仅承担电气连接功能，大幅提升长期使用的连接稳定性。

　　设计建模过程中，首先要明确安装边界的尺寸约束：两侧安装耳片的孔位中心距是安装定位的核心基准，建模时需要先确定两个安装孔的同轴度公差，保证锁附螺丝时不会出现本体偏移；拨柄的滑动行程需要严格匹配内部触片的接触点位，行程过短会导致触点接触压力不足、接触电阻偏大，行程过长则会导致拨柄滑出工位、无法保持定位，建模时需要给滑动配合面预留合理的间隙，既要保证拨柄滑动时无卡滞，也要避免间隙过大导致拨柄晃动量超标。金属外壳的折边结构需要做圆角处理，避免生产组装时锐边划伤操作人员或是破坏导线绝缘层，底部的绝缘基座采用耐温工程塑料材质，建模时需要考虑塑料件的拔模斜度，保证注塑生产时可以顺利脱模。

　　实际选型应用时，需要注意这款开关的安装空间预留：开关本体的高度方向需要预留拨柄的操作空间，顶部不能有结构件遮挡拨柄的滑动行程，引脚伸出长度需要匹配PCB板的厚度，焊接后引脚露出板面的长度不能超过1mm，避免与板上其他元件发生干涉。在电路匹配上，这类开关的触点接触电阻需要控制在毫欧级，建模时可以将内部触片的接触压力做仿真验证，保证在额定工作温度范围内，触点不会因为热胀冷缩出现接触不良的问题。不同于自锁式按键开关，这款滑动开关的工位保持依靠内部的弹簧定位珠结构，建模时需要准确还原定位珠的凹槽点位，保证拨柄滑动到每个工位时都有清晰的档位手感，同时不会因为常规的振动出现档位自行偏移的问题。

　　在装配公差配合上，金属外壳与塑料基座之间采用卡扣配合结构，不需要额外的螺丝固定，建模时需要给卡扣的配合量预留合理的过盈量，既保证外壳与基座结合牢固不会松脱，也要避免装配时卡扣断裂。拨柄与外壳之间的滑动槽间隙需要控制在合理范围，间隙过大容易进入灰尘杂物导致滑动卡滞，间隙过小则会因为塑料件的吸水膨胀或是温度变形出现拨柄卡死的问题。对于需要做三防处理的设备，还可以在这款开关的基础上增加密封硅胶套结构，建模时可以在拨柄外围预留密封件的安装槽位，方便后续根据应用场景做衍生设计。
