户外单坡彩钢遮阳挡雨金属棚结构设计

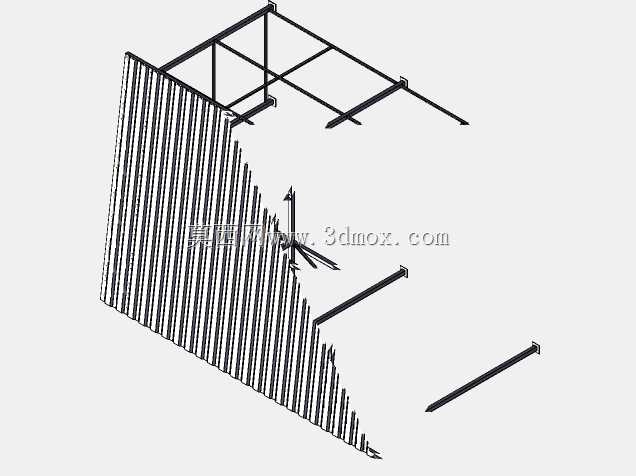

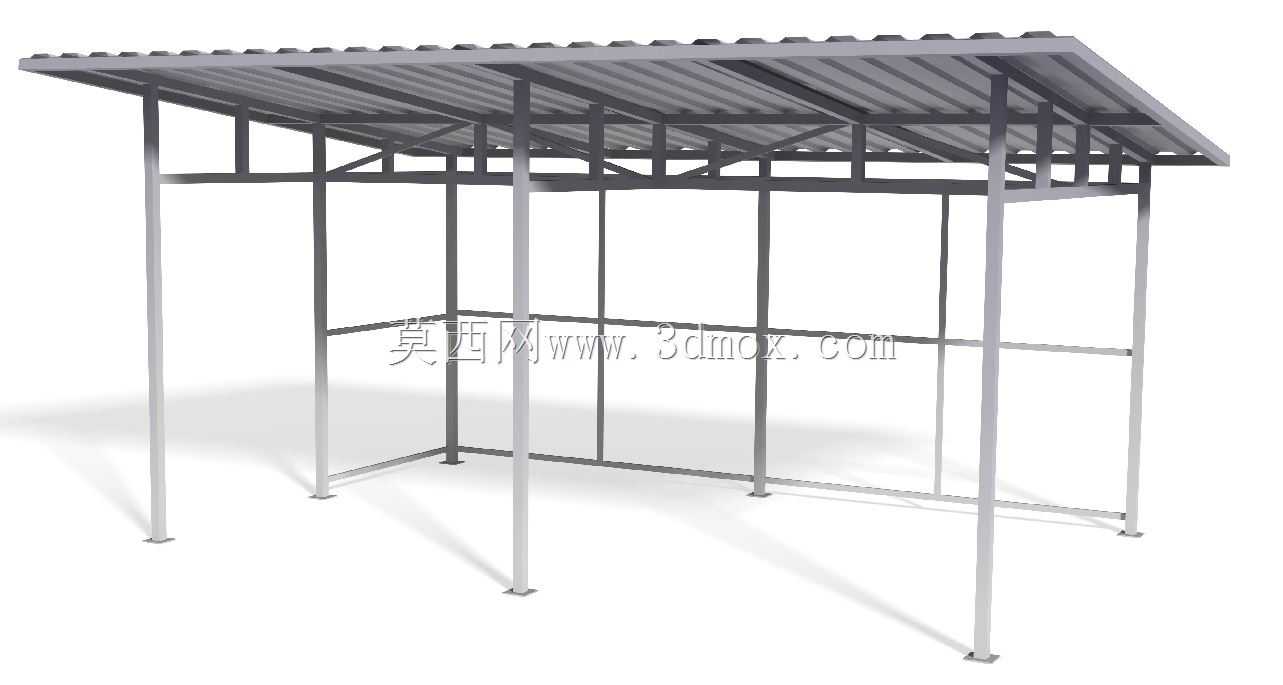

　　这款单坡式金属棚架，主要面向户外临时作业区、厂区物料堆放点、非机动车停放区、小型设备外置防护区等场景使用，核心作用是为区域内的人员、物料、设备遮挡直射阳光与自然降水，避免露天放置的物资长期受紫外线老化、雨水锈蚀，也能为短时户外作业的人员提供基础的遮蔽空间。从结构受力逻辑来看，整体采用柱梁分离的框架式设计，竖向支撑柱选用等截面矩形钢管，柱脚通过膨胀螺栓与硬化混凝土地面固定，单柱的垂直受力载荷经过核算，可覆盖常规区域的积雪自重、彩钢板自重以及常规阵风带来的水平侧向载荷，柱与柱之间在半高位置设置横向联系杆，既可以避免单柱出现长细比过大导致的失稳问题，也能提升整体框架的抗侧移能力，遇到横向强风时不会出现整体框架的剪切变形。

　　顶部的坡屋面采用单向找坡设计，坡度控制在1:12左右，既能够保证降雨时屋面雨水快速顺着单坡方向排至棚区外侧，不会出现屋面积水渗漏的问题，也不会因为坡度过大导致屋面材料安装难度提升、整体棚架高度过高增加风阻。屋面檩条采用C型冷弯薄壁型钢，沿坡度方向等间距排布，上方固定压型彩钢板，彩钢板的搭接边顺着排水方向设置，避免雨水从搭接缝隙倒灌进棚内。在设计过程中，特意将所有竖向立柱的排布避开棚内的常规通行与堆放空间，立柱间距根据常用的物料堆放尺寸、人员通行宽度做了优化，中间区域无多余立柱遮挡，不管是临时堆放标准尺寸的物料托盘，还是停放非机动车辆、放置小型外置设备，都不会出现立柱磕碰、空间浪费的问题。

　　安装边界方面，这款棚架对基础的要求较低，只需要安装区域的地面硬化厚度达到100mm以上的C20混凝土，就可以直接通过膨胀螺栓固定柱脚，不需要做额外的独立基础开挖，适合在已完工的厂区空地、园区边角区域快速搭建，整体搭建过程不需要大型吊装设备，两名安装工人配合普通手动工具就可以完成整体组装。从结构细节来看，所有的杆件连接位置都采用焊接加螺栓紧固的双重固定方式，柱与顶梁的连接位置设置三角加劲肋，分散节点位置的集中应力，避免长期受载后节点位置出现焊缝开裂的问题。

　　屋面彩钢板的固定件都带有防水胶垫，穿透彩钢板的位置不会出现渗水点，棚架的所有钢构件表面都做了防锈喷涂处理，可适应户外高湿度、有弱腐蚀介质的厂区环境，长期使用不会出现表层锈蚀脱落的问题。在实际选型应用时，可根据搭建区域的常年最大积雪厚度、最大风力等级，对应调整立柱的壁厚、檩条的排布间距，不需要改动整体的框架结构形式，适配不同地域的户外使用需求。棚体的边缘位置做了收边处理，彩钢板的外伸长度超出边梁200mm，避免雨水顺着梁体流到立柱位置，长期侵蚀柱脚的固定件。整体结构没有多余的装饰构件，所有杆件都同时承担受力作用，材料利用率较高，在保证结构强度满足使用要求的前提下，尽可能控制整体的自重，降低基础的载荷负担，也方便运输与现场组装。
