多通道信号传输处理采集装置结构设计

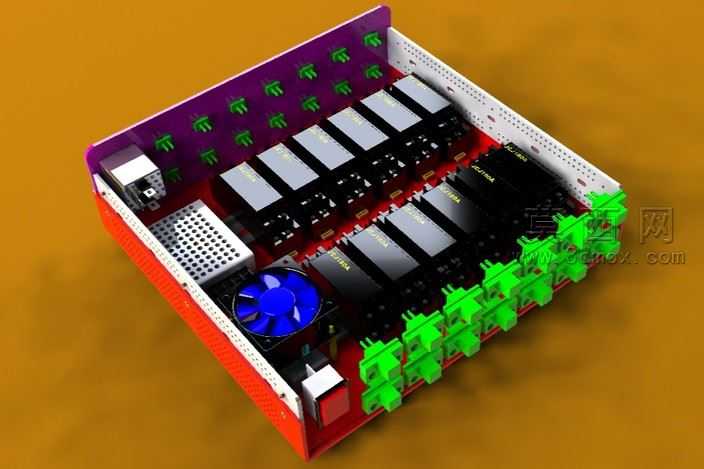

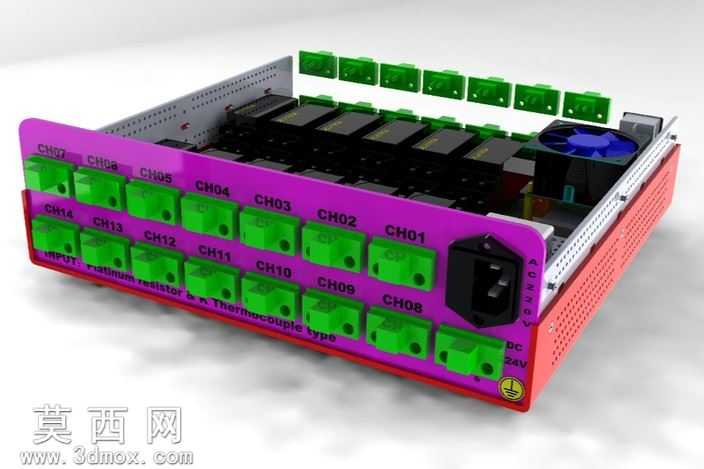

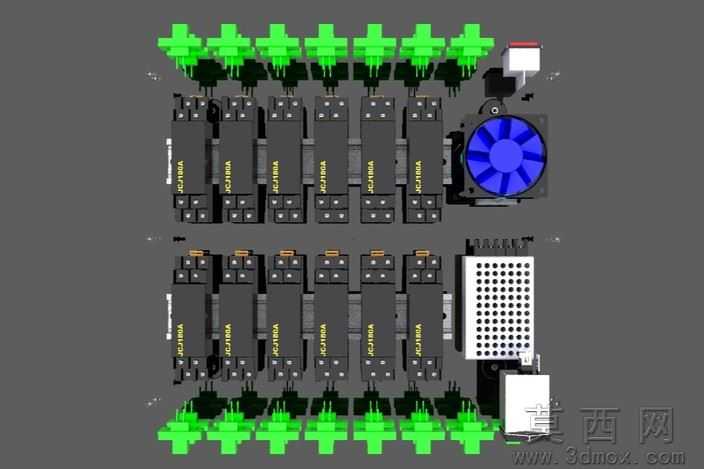

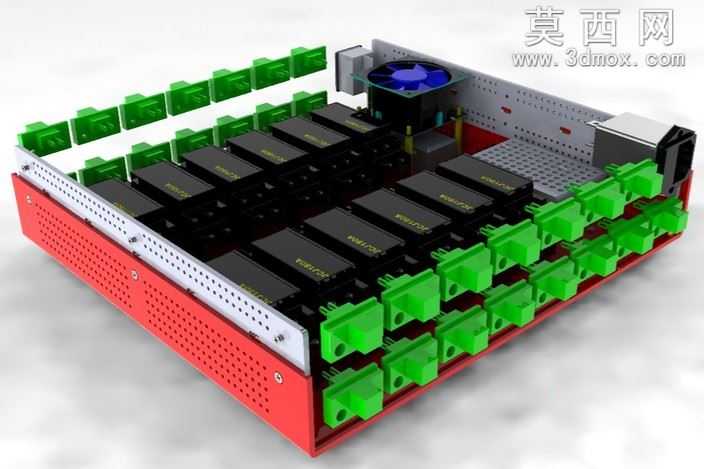

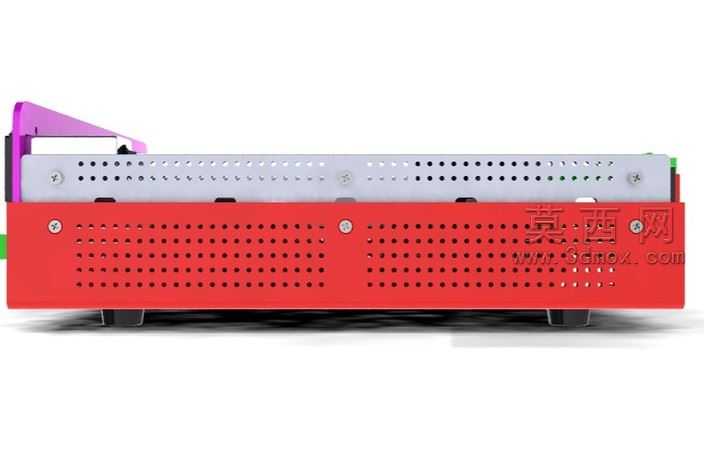

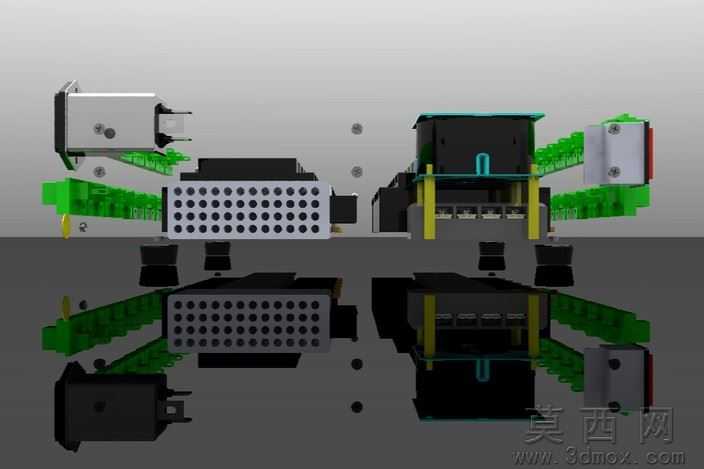

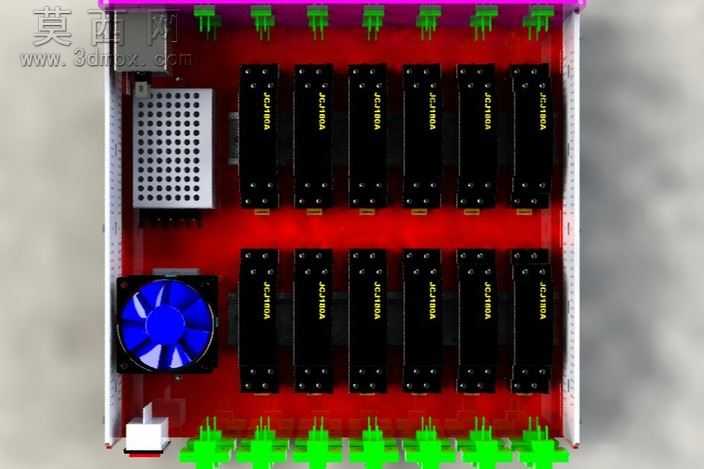

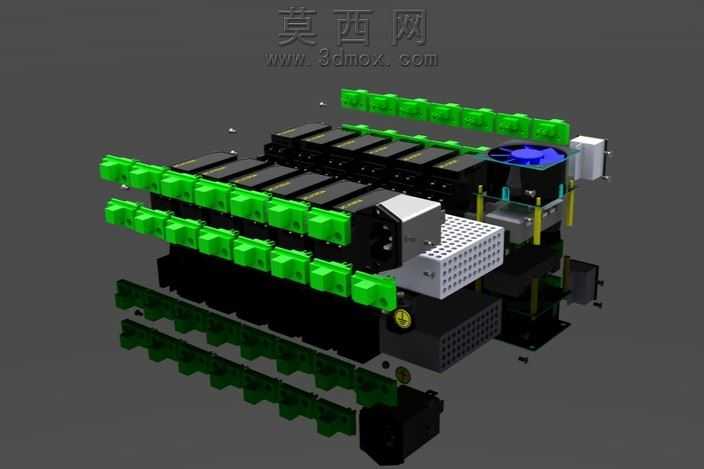

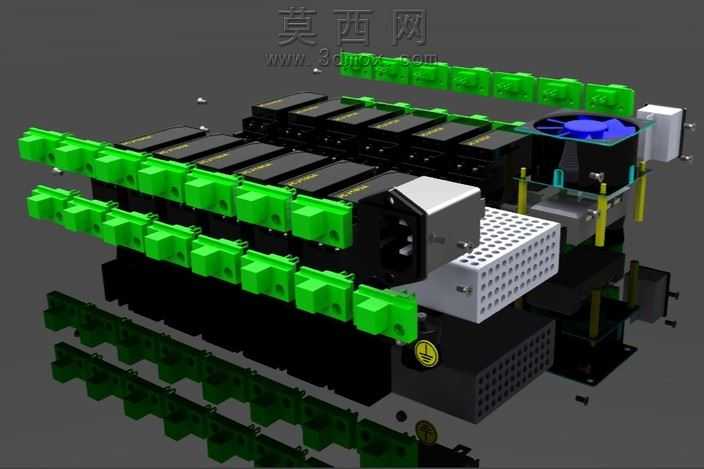

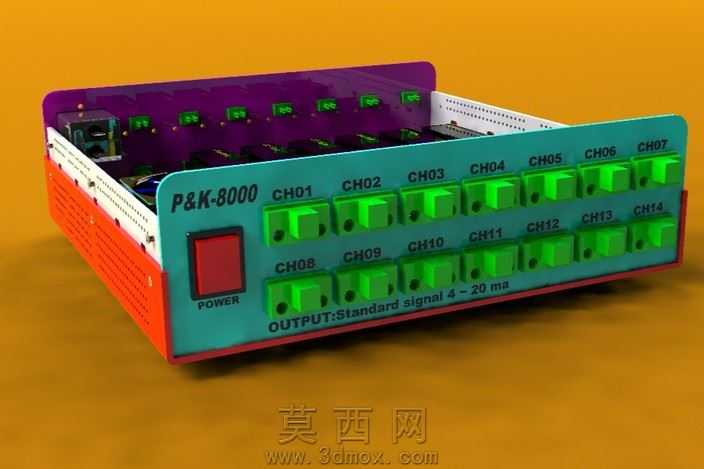

本作品为多通道信号传输处理装置的三维建模设计，采用主流三维机械设计软件完成全参数化建模，整体结构围绕工业现场多类型传感信号的接入、转换与传输需求展开设计。建模过程中严格遵循工业电气装置的结构设计规范，对每一处安装位、连接结构都做了精准的尺寸约束，确保各零部件之间无干涉，装配关系完全符合实际生产加工的工艺要求。外观渲染阶段，针对不同功能部件赋予了贴合实际工业产品的材质属性：机箱主体外壳采用红色喷塑金属材质，还原工业机箱耐磨防腐的表面质感；两侧排布的接线端子采用亮绿色工程塑料材质，清晰区分信号接入区域，便于现场施工时的接线辨识；内部安装的信号处理模块采用黑色哑光PCB基材搭配电子元器件的金属质感，顶部散热风扇采用半透明扇叶与黑色塑料框架的组合材质，还原散热部件的真实视觉效果；机箱侧边的安装条采用镀锌钢板材质，呈现金属银白的哑光质感，整体渲染效果真实还原工业现场设备的视觉特征。结构设计上，采用标准机架式机箱的布局思路，机箱两侧预留多组接线端子安装位，可同时接入多路输入信号，支持K型热电偶信号、标准铂电阻信号的接入，可将各类传感信号统一转换为4~20mA标准工业传输信号，满足工业现场长距离信号传输的抗干扰需求。机箱内部预留充足的模块安装空间，可整齐排布多块信号处理电路板，顶部设置轴流散热风扇安装位，配合机箱侧板的密集通风孔形成顺畅的散热风道，保障设备长时间运行时的散热稳定性；机箱前后端预留电源接口、通讯接口的安装位置，侧边设置标准化的安装固定孔位，可直接适配标准工业机柜的安装要求。设计过程中充分考虑设备的装配与维护便利性，接线端子采用外露式布局，无需拆解机箱即可完成现场接线作业，内部模块采用导轨式安装结构，可快速完成模块的更换与维护，整体结构紧凑规整，在有限的机箱空间内实现了多通道信号的集成处理能力，兼顾了结构可靠性、装配便捷性与现场使用的实用性，可直接用于工业信号采集传输设备的结构参考、方案演示以及生产加工的图纸依据。
