高压鼓风机三维结构设计模型

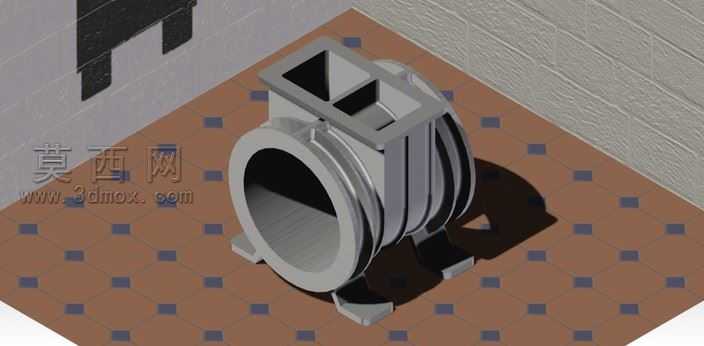

本模型为高压鼓风机三维结构设计，采用三维建模软件完成全参数化实体构建，建模过程严格遵循流体机械的结构设计规范，完整还原了高压鼓风机的核心功能结构。模型整体采用金属质感的材质渲染，通过哑光灰的金属材质搭配合理的光影设置，清晰呈现出铸件壳体的厚重质感与机加工面的平整细节，渲染视角采用等轴测视角，能够同时展示设备的进风口、出风口与安装底座结构，便于直观理解设备的空间布局。结构设计上，模型包含圆形轴向进风口、方形上置出风口、蜗形流道壳体、底部支撑安装座四大核心部分：进风口采用直筒式法兰连接结构，端口做加厚处理，预留了法兰安装的连接位，能够匹配标准通风管道的对接需求；出风口为方形法兰结构，设置于壳体顶部，与蜗壳内部流道平滑过渡，减少气流转向过程中的压损；蜗壳部分采用多层环形加强筋结构设计，既还原了高压设备壳体的耐压结构特征，也通过分层的曲面建模准确呈现了流道的渐开线轮廓，符合高压风机的流道设计逻辑；底部支撑脚采用三点式对称布局，每个支撑脚做了加宽加厚处理，设置了安装固定的沉孔位，保证设备安装后的运行稳定性。建模过程中对各部件的装配关系做了精准匹配，壳体的拼接缝、结构圆角、加强筋的过渡都做了细节处理，没有出现几何破面、干涉错位的问题，所有曲面都做了连续性优化，保证模型能够直接用于结构展示、装配验证或者后续的工程图导出。设计思路围绕高压鼓风设备的实际功能需求展开，在还原外观结构的同时，兼顾了内部流道的合理性，既能够作为教学演示的直观模型，也能够为同类设备的结构优化、改型设计提供参考，模型的各部件都做了独立的实体分组，便于后续进行拆解编辑、材质替换或者仿真分析前处理。
