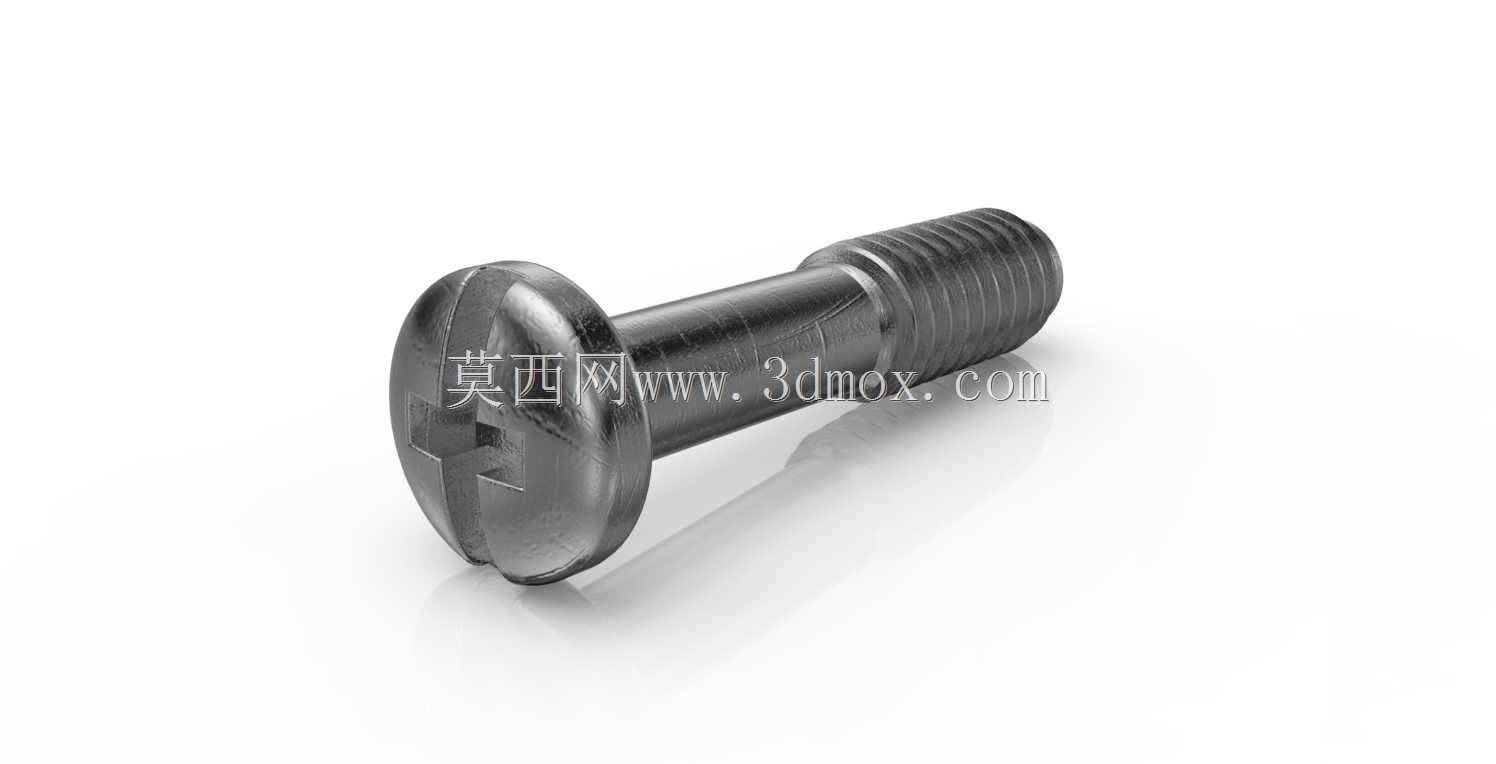

盘头十字槽M4螺纹紧固件结构设计

　　在低压电子设备的内部装配场景里，这类盘头十字槽M4规格的紧固件是结构连接环节最常用的基础零件，小到消费类电源适配器的壳体拼合，大到工业控制机柜内的变压器、PCB板安装固定，都能见到这类零件的应用。不同于外六角螺丝需要较大的操作空间，盘头十字槽的结构设计，允许装配人员使用普通十字螺丝刀从正面垂直施力完成锁紧，在设备内部排布紧凑、侧向操作空间不足的安装位上，这种结构的适配性优势非常明显。

　　从实际使用的功能逻辑来看，这类螺丝的核心作用是实现两个或多个薄壁零件的可拆卸压紧连接，盘头的大直径端面可以在锁紧时均匀分散压紧力，避免螺丝头部压穿塑料壳体或者较薄的金属安装片，同时盘头的圆弧过渡外形不会在设备内部留下尖锐的凸起，减少装配过程中划伤线材、绝缘层的风险。螺纹段的设计采用标准公制粗牙螺纹，螺距适配常见的薄板攻丝、预埋铜螺母以及塑料件自攻锁紧的使用需求，光杆段的长度则匹配被连接件的总厚度，保证锁紧后螺纹有足够的啮合长度，同时不会因为螺纹过长顶伤设备内部的其他元器件。

　　设计这类紧固件的三维模型时，首先要明确安装边界的约束条件：头部直径需要比安装过孔大1.5mm以上，保证压紧面有足够的接触面积，头部高度要控制在安装位的沉槽深度范围内，避免装配后头部突出零件表面影响后续的部件堆叠。十字槽的尺寸要匹配对应规格的十字螺丝刀批头，槽深过浅容易导致拧动时批头打滑造成滑牙，槽深过深则会降低螺丝头部的结构强度，在额定锁紧力矩下出现头部开裂的问题。螺纹段的收尾处要做合理的退刀结构，避免螺纹末端的不完整牙型在拧入时卡滞，甚至攻坏预制的内螺纹。光杆部分的直径要略小于螺纹大径，保证穿过被连接件的过孔时不会刮伤孔壁，同时减少拧入过程中的摩擦阻力。

　　在电源变压器这类带轻微振动的部件安装场景下，这类螺丝的锁紧力矩需要控制在合理区间，力矩过小会导致设备运行过程中螺丝松动脱落，造成部件移位、电气接触不良的故障；力矩过大则会造成螺纹滑牙、塑料安装柱断裂的问题。盘头下方的支撑面在建模时要保证平面度，避免锁紧时出现应力集中，导致被连接件局部受压变形。对于需要经常拆卸维护的安装位，这类螺丝的十字槽边缘要做微小的倒角处理，减少多次拧动过程中批头对槽口的磨损，延长紧固件的重复使用寿命。

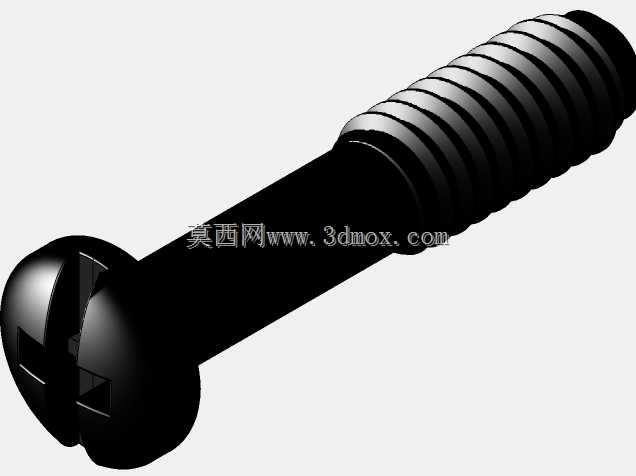

　　从三维建模的细节处理来看，螺丝头部的十字槽和盘头的衔接处要做微小的圆角过渡，避免尖角位置在热处理或者电镀过程中出现应力集中，导致零件脆性增加。螺纹段的牙型角度要严格遵循公制螺纹的标准参数，保证和标准螺母、攻丝孔的配合精度，模型中不需要刻意还原螺纹的全部微观细节，但是要准确表达螺纹的大径、中径、小径以及有效螺纹长度，方便在整机装配时做干涉检查，提前发现安装位的孔位对齐、长度匹配问题。光杆和螺纹段的衔接位置要做平缓的过渡，避免截面突变造成的应力集中，提升螺丝在受拉、受轻微剪切力时的结构强度。

　　在实际的设备选型过程中，这类M4规格的盘头螺丝可以适配1.2mm到6mm厚度区间的被连接件，不同的长度规格对应不同的安装堆叠厚度，建模时预留的长度公差要符合通用五金件的制造精度要求，保证装配时的互换性。十字槽的驱动形式不需要额外的专用工具，普通的手动螺丝刀、电动起子都可以完成装配，非常适合流水线批量装配的作业场景，能够有效提升生产环节的装配效率。和沉头螺丝相比，盘头结构不需要在被连接件上加工沉头孔，减少了零件加工的工序，降低了钣金、塑料件的加工成本，同时也避免了沉头孔加工偏差导致的螺丝头部不平、锁紧歪斜的问题。
