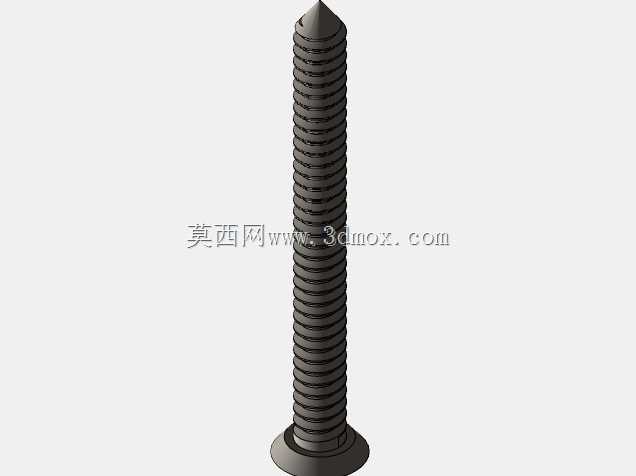

尖尾自攻外六角螺丝三维结构设计

　　在各类机械装配、五金连接、低压阀体组装场景中，螺丝是应用频次最高的基础紧固件之一，本次呈现的尖尾自攻外六角螺丝，主要适配减压阀类低压流体控制设备的外壳拼接、组件定位需求，也可通用在薄板金属件、工程塑料件的无预攻丝装配场景中，无需提前在内层工件上加工内螺纹，通过自身的螺纹牙型在装配过程中挤压成型匹配的螺纹，大幅减少装配工序的加工量，提升现场组装的效率。从结构设计逻辑来看，这款螺丝采用外六角头部设计，相比十字槽、一字槽的头部结构，外六角可以承受更大的锁紧扭矩，适配普通开口扳手、套筒扳手的拧紧操作，在装配空间受限的场景下也能通过套筒实现稳定施力，避免拧紧过程中出现打滑、槽口磨损的问题，适合需要一定锁紧力的阀体组件连接场景，能够保证减压阀在长期流体压力波动、设备轻微振动的工况下，连接位置不会出现松脱渗漏的问题。

　　螺杆部分采用全牙设计，牙型为三角自攻牙，牙距经过适配常用2-5mm厚度的冷轧钢板、压铸铝合金壳体的装配需求优化，尖尾端的锥角设计为45度，能够在装配初始阶段快速对准安装孔位，减少对位偏差导致的螺纹乱牙问题，同时尖尾的导向结构可以让螺丝在攻入过程中保持垂直于安装面的姿态，避免出现斜锁导致的螺纹滑牙、连接应力不均的问题。从安装边界来看，这款螺丝的头部外径为螺杆公称直径的1.5倍，头部厚度符合通用外六角紧固件的尺寸规范，安装时需要预留的扳手操作空间为头部外径的1.2倍以上，避免扳手与周边阀体组件产生干涉；螺杆的有效螺纹长度覆盖了常规减压阀壳体的叠层厚度范围，装配时露出被连接件的螺纹长度控制在2-3个牙距，既可以保证足够的螺纹啮合强度，也不会因为露出过长的螺纹端影响阀体内腔的流体通路，或是剐蹭到内部的密封膜片、弹簧等精密组件。

　　在实际选型应用中，这类自攻螺丝不需要搭配螺母使用，直接在被连接件的底孔上攻入即可完成锁紧，底孔直径需要根据螺杆公称直径匹配，过大的底孔会导致螺纹啮合不足、锁紧力不够，过小的底孔则会导致攻入扭矩过大，出现螺丝断裂、工件开裂的问题。针对减压阀这类存在轻微工作振动的应用场景，这款螺丝的牙型表面做了顺滑过渡处理，减少应力集中点，在长期受振动载荷的情况下，不容易出现牙部断裂、疲劳失效的问题；头部与螺杆衔接的位置做了圆角过渡，避免拧紧过程中头部与螺杆连接处因为应力集中出现掉头的问题。

　　在三维建模过程中，螺纹部分采用真实牙型扫描建模而非贴图模拟，能够直接用于装配干涉检查、装配工艺模拟，也可以导出工程图标注关键尺寸，用于紧固件的选型校核、定制加工参考；模型的安装基准面设定在头部的下端贴合面，在装配环境中可以直接通过重合约束匹配被连接件的安装面，快速完成虚拟装配，验证螺丝长度是否适配当前的叠层工件厚度，检查扳手操作空间是否充足，提前发现设计阶段的干涉问题，减少实物打样阶段的修改成本。这类紧固件虽然是工业场景中最基础的小零件，但每一处尺寸细节都会影响最终的装配可靠性，比如头部的六角对边尺寸公差、螺纹的大径中径公差、尖尾的同轴度，都会直接影响现场装配的顺畅度和长期使用的连接强度，在做阀体类产品的结构设计时，这类基础紧固件的选型和安装边界校核，往往是决定产品长期运行稳定性的关键细节，不能因为零件尺寸小就忽略对应的结构验证。
