旋钮式钕铁硼磁力夹持开关结构

　　这款磁力夹持开关的核心应用场景覆盖机加工工位工件快速装夹、工装板快速定位、检测工位治具快换、小型装配线工件临时固定等多个工业场景，相比传统螺纹压紧、气缸夹紧的装夹方式，它不需要外接气源、电源，也不需要反复拧动螺栓，仅通过顶部旋钮的转动就能实现磁力的通断切换，操作动作幅度小，装夹效率能提升60%以上，尤其适合小批量多品种的柔性生产场景，能大幅减少工装切换的辅助时间。

　　从实际用途来看，它属于永磁式磁力装夹元件，初始配置下单个夹具的保持力超过100磅，完全能满足常规小型金属工件的装夹需求，不会出现加工过程中工件移位的问题；如果遇到重型工件或者大切削量的加工场景，还可以通过更换更高场强的钕铁硼磁块、增加磁块厚度的方式来提升夹持力，不需要重新设计整体基座结构，适配性非常强。它的磁路采用闭合式设计，当旋钮转到关闭位置时，内部磁块的磁力会在基座内部形成闭合回路，对外几乎没有剩磁，不会吸附周边的铁屑、小零件，也不会对周边的电子元件、量具造成磁干扰，这点在精密加工场景里尤为重要，很多普通磁座关闭后剩磁大，很容易吸附铁屑难以清理，还会影响旁边百分表等磁性敏感量具的测量精度。

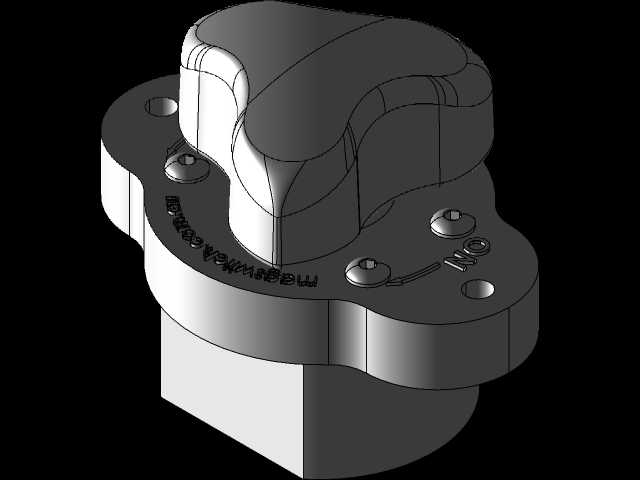

　　设计思路上，整体结构分为三个核心部分：底部的安装基座、中部的磁芯旋转组件、顶部的操作旋钮。安装基座采用异形法兰结构，不是常规的圆形或者方形，而是根据磁路的分布做了轮廓优化，在保证基座结构强度的前提下尽可能缩小整体体积，减少安装占用空间；基座上预留了三个沉头安装孔，安装时可以直接用内六角螺栓穿过沉孔固定在工装板或者设备台面上，沉孔的深度刚好能把螺栓头完全埋入基座平面，不会突出表面影响工件放置，也不会在旋钮转动时造成干涉。中部的磁芯组件是整个结构的核心，采用径向充磁的钕铁硼磁块搭配导磁轭铁，转动旋钮时磁块跟着同步转动，当磁块的两极对准导磁基座的工作面时，磁力线穿过工件形成闭合回路，产生强大的夹持力；当磁块转动90度后，磁力线在轭铁和基座内部形成闭合，对外不产生夹持力，这个磁路的设计经过反复优化，确保开、关两个位置都有清晰的卡位手感，操作人员不需要看标识，仅凭手感就能判断是否切换到位，避免出现半开半关导致夹持力不足的安全隐患。顶部的旋钮做了符合人体工学的弧形曲面设计，表面没有尖锐棱角，转动时手指贴合度好，即使手上沾了少量切削液或者油污也不容易打滑；旋钮侧面做了细微的防滑纹理，不需要太大的握力就能完成转动操作，长时间重复操作也不会造成手部疲劳。

　　外形尺寸与安装边界方面，整体结构的最大外轮廓根据磁块规格做了匹配，安装孔的位置公差控制在±0.02mm以内，确保安装后基座工作面和安装台面的平行度不超过0.01mm，不会因为安装倾斜导致工件装夹后出现角度偏差。基座的工作面做了精磨处理，表面粗糙度达到Ra0.8，和工件接触时贴合紧密，不会因为接触面有缝隙导致磁力衰减，也不会刮伤工件的定位基准面。需要注意的是，安装时基座的工作面必须和待夹持工件的表面完全贴合，两者之间不能有铁屑、毛刺等杂物，否则会大幅降低夹持力，存在工件飞出的安全隐患；另外它只能吸附导磁的铁磁性材料，对于铝、铜、不锈钢等非导磁材料无法产生夹持力，选型时需要根据工件材质提前确认适配性。日常使用时不需要额外的维护，只需要定期清理工作面附着的铁屑，避免杂物进入旋钮和基座的转动间隙即可，相比气动、液压夹具，它没有易损的密封件、管路，使用寿命更长，也不会出现漏气、漏油的问题，能适应车间内多粉尘、有切削液的恶劣工作环境。
