活动集会用可移动临时隔离路障

　　做了快十年的结构设计，经手的公共设施类三维模型少说也有几百套，这类移动路障看起来结构简单，真要做到落地好用，细节上要抠的点一点不少。很多新手建模的时候只照着外观拉个管子就完事，完全没考虑实际使用场景里的各种边界条件，最后做出来的东西要么现场一推就倒，要么叠放运输的时候卡壳，要么用两次焊缝就裂。

　　先从应用场景说，这类路障不是市政道路那种固定防撞护栏，核心使用场景是大型活动的人流分流，比如展会进场通道的排队引导、户外音乐节的区域分隔、商业活动临时管控区的边界围挡、突发公共事件的临时隔离，还有工地临时办公区和施工区的简易分隔，所有场景的核心需求都是快速布设、快速转移，不需要做地面锚固，靠自身结构和配重就能保持稳定，同时不能有尖锐棱角避免刮蹭过往人员。

　　实际用途上，它的核心作用不是硬防撞，而是做软隔离——给行人明确的通行边界提示，避免人群随意穿越管控区域，同时在人流轻度拥挤的时候能提供足够的支撑力，不会轻易变形失效。和塑料注水围挡比，金属管材的路障耐候性强太多，夏天暴晒不会软化变形，冬天低温不会脆裂，重复使用率高，哪怕表面掉漆了补个漆就能接着用，租赁公司的这类设备周转个五六年都是常事。

　　说回功能特性，首先是无工具快速布设，单个路障重量控制在成年人可单人搬运的范围，两个支脚直接落地不需要膨胀螺栓固定，相邻路障之间可以通过端部的挂钩结构快速串联，连成整排的时候不会被轻易推开。然后是存储运输的便利性，不用的时候可以直接叠放，支脚的弯管结构刚好能卡进相邻路障的框体间隙，十几套叠起来占的空间还不到两立方，货车拉运的时候能最大化利用货厢空间。还有安全设计，所有管材的端部都做了圆弧封头，没有裸露的金属毛刺，横杆和竖杆的连接位置全部做了满焊打磨，不会有突出的焊渣刮破衣物或者划伤皮肤，支脚的底端套了防滑橡胶套，在光滑的大理石地面、瓷砖地面上也不会打滑移位。

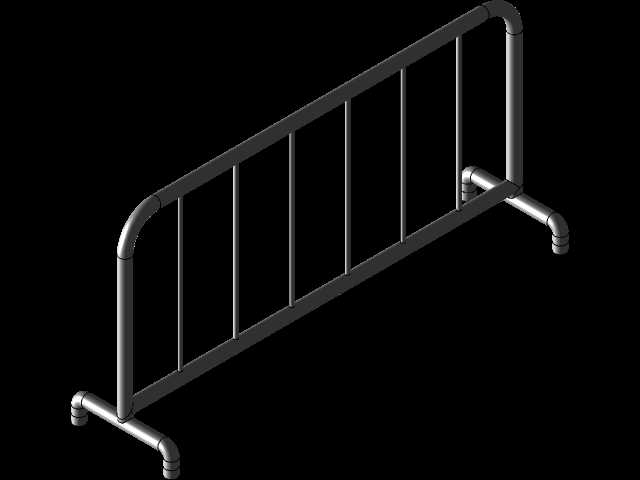

　　设计思路上，我当初做这类结构的时候，首先是确定主体的管材选型，主框架用的是标准圆管，弯管半径统一，这样加工的时候不需要换弯管模具，能省不少开模成本。竖杆的间距控制在12厘米以内，这个尺寸是经过验证的——既不会因为间距太大导致小孩能钻过去，也不会因为间距太密浪费管材增加自重。顶部的横杆做了连续圆弧过渡，没有直角拐角，一方面是避免磕碰，另一方面圆弧结构的抗侧向冲击能力比直角焊接的好很多，直角位置是应力集中点，人群挤靠的时候很容易从焊缝位置开裂，圆弧过渡能把侧向力均匀分散到两侧的立管上。支脚的设计是整个结构的核心，我没有做直的横向支脚，而是做了向下弯的弯管支脚，一方面是让整个路障的重心更低，抗倾覆能力更强，另一方面弯管的端部刚好作为叠放的卡位，叠放的时候上层路障的支脚能卡在下层路障的横杆上，不会滑动散落。支脚的外伸长度我反复调了好几次，伸太长的话搬运的时候容易绊到路过的人，伸太短的话侧向受力的时候很容易翻倒，最后定的长度是刚好让整个路障的倾覆力矩和稳定力矩在受到150N水平推力的时候保持平衡，这个推力值大概是成年人正常靠上去的力度，完全能满足日常使用的稳定性要求。

　　外形尺寸和安装边界这块，我做的这款单组路障的长度是1.1米，高度是1.05米，这个高度刚好到成年人的腰胯位置，既能起到明显的隔离提示作用，又不会太高遮挡视线，活动现场的安保人员能隔着路障观察到两侧的人流情况。支脚的横向外伸距离是0.2米，布设的时候相邻路障串联，整排布设的时候不需要预留额外的安装间隙，挂钩挂好之后相邻路障之间的缝隙不到1厘米，不会出现卡脚的情况。如果是做转角布设，只需要把相邻两个路障成90度摆放，挂钩依然能挂上，不需要额外的转角配件。地面适应性上，只要是硬化平整的地面，不管是水泥地、沥青地、瓷砖地还是木地板，只要地面坡度不超过5度，都能稳定放置，不需要额外做地面找平。如果是在草地上使用，只需要在支脚位置压个临时配重块就能用，不需要打桩固定。

　　很多人觉得这种简单的管材结构没什么技术含量，其实真要做到好用、耐用、好加工、好运输，每一个尺寸、每一个弯角、每一个焊缝位置都要结合实际使用场景反复调整，我之前见过不少小厂做的同款路障，要么竖杆间距太大能钻过去人，要么支脚太短一推就倒，要么弯管半径不统一叠放的时候卡不进去，都是设计的时候没考虑实际使用细节导致的。做结构设计从来不是把外观画对就行，得站在加工者、运输者、布设者、使用者的角度把全流程的问题都考虑到，做出来的东西才是真的能用的产品，而不是只能看的外观模型。
