6吨立式承压储液罐工业结构设计

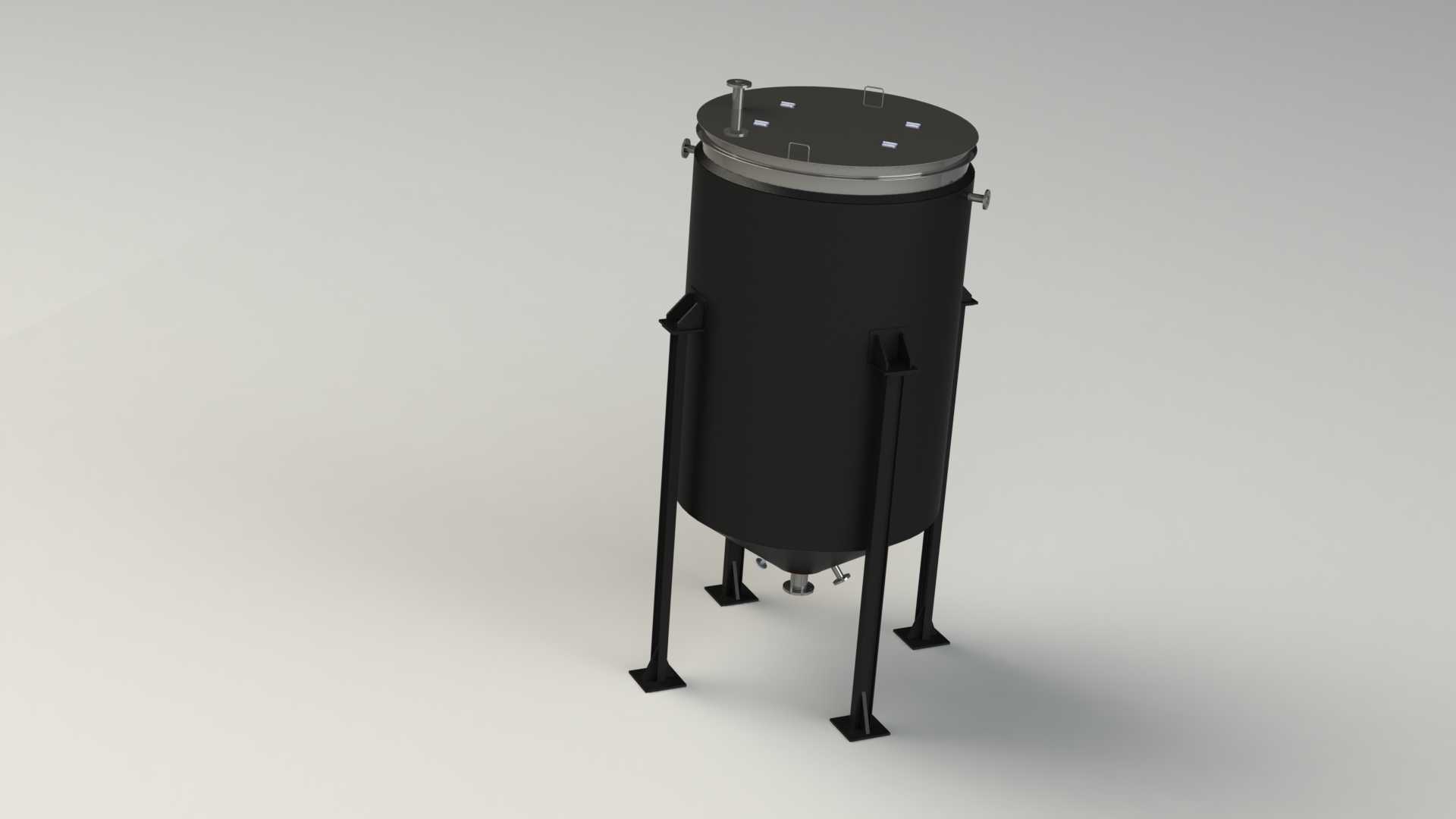

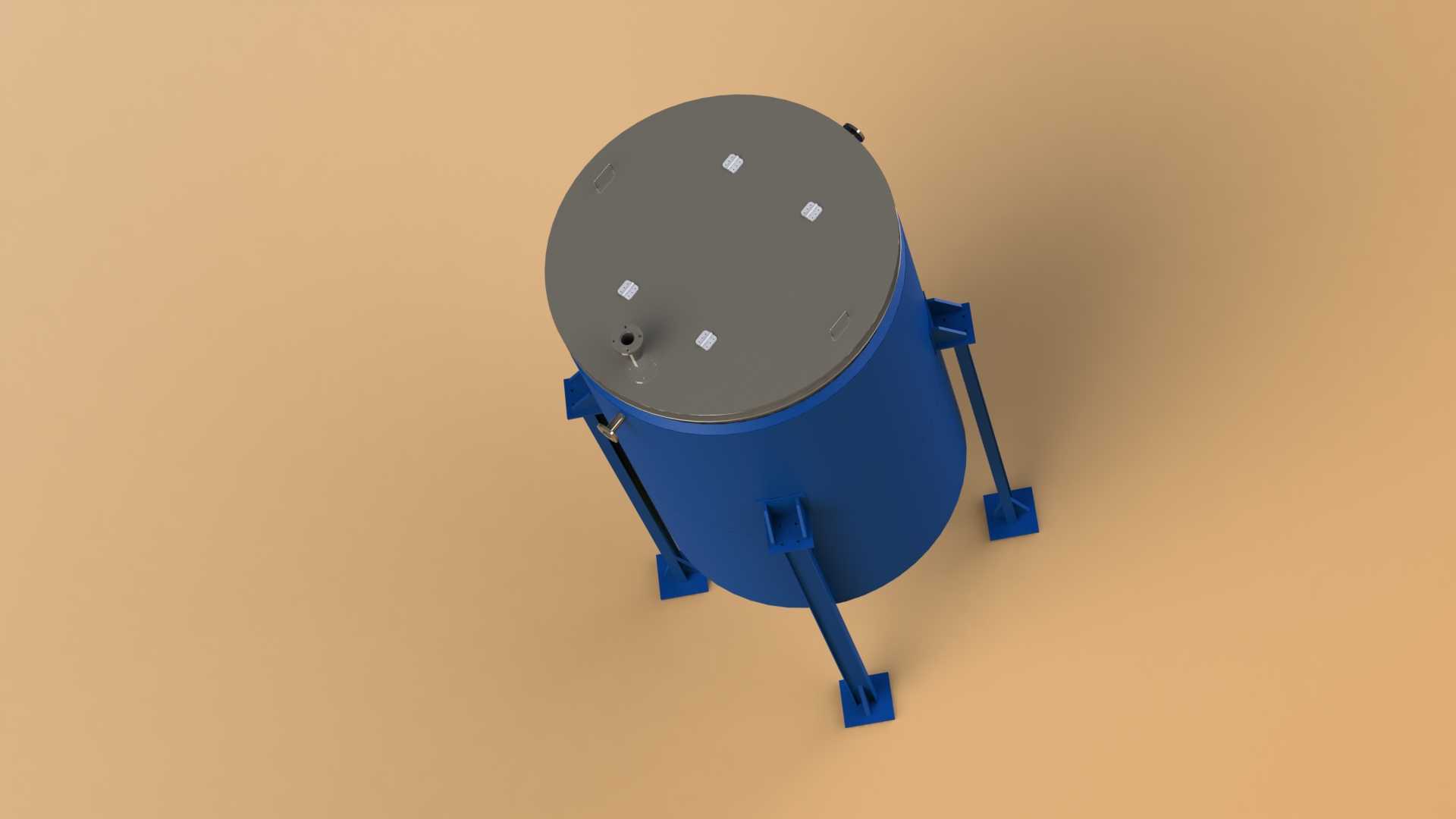

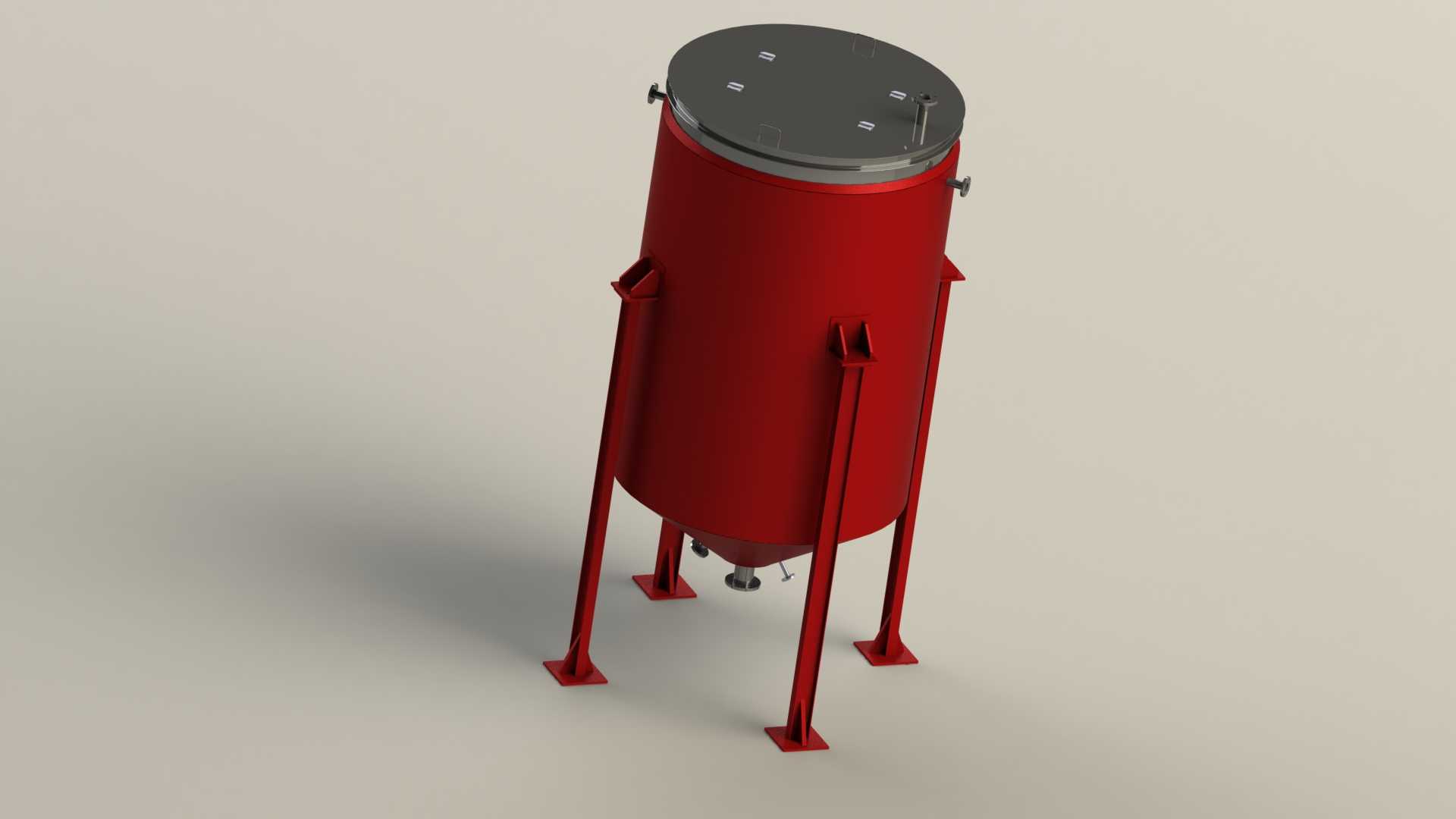

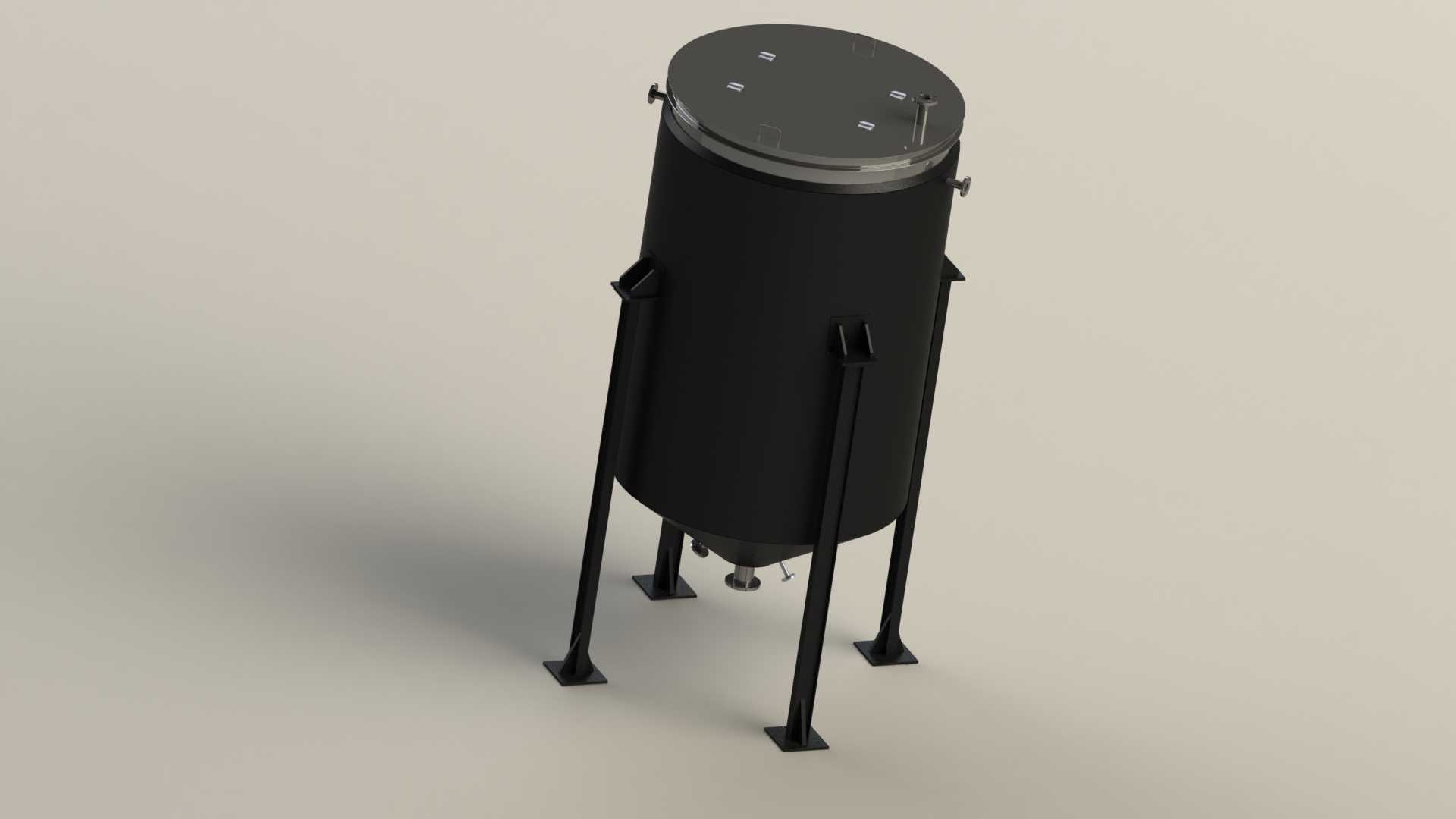

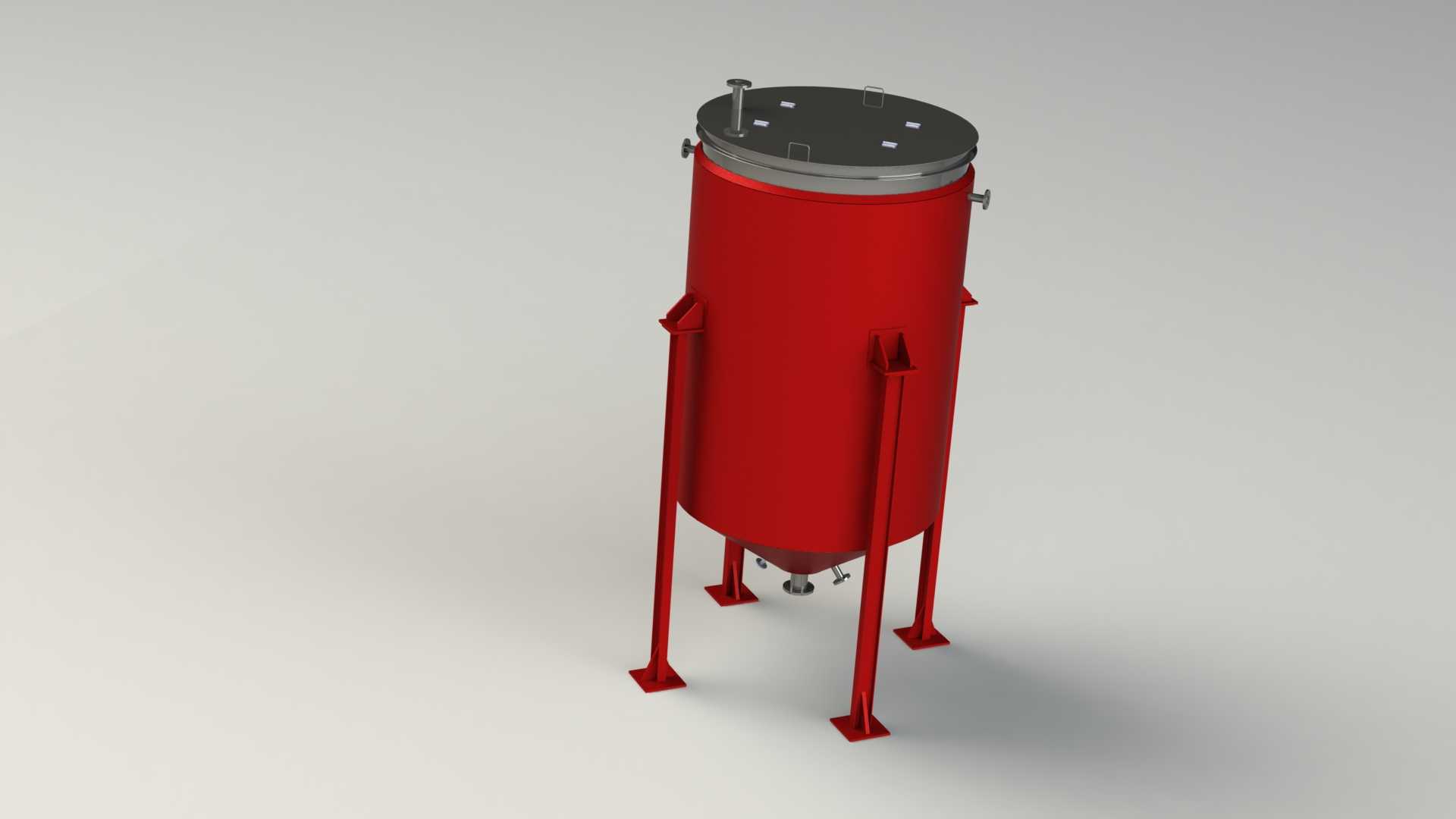

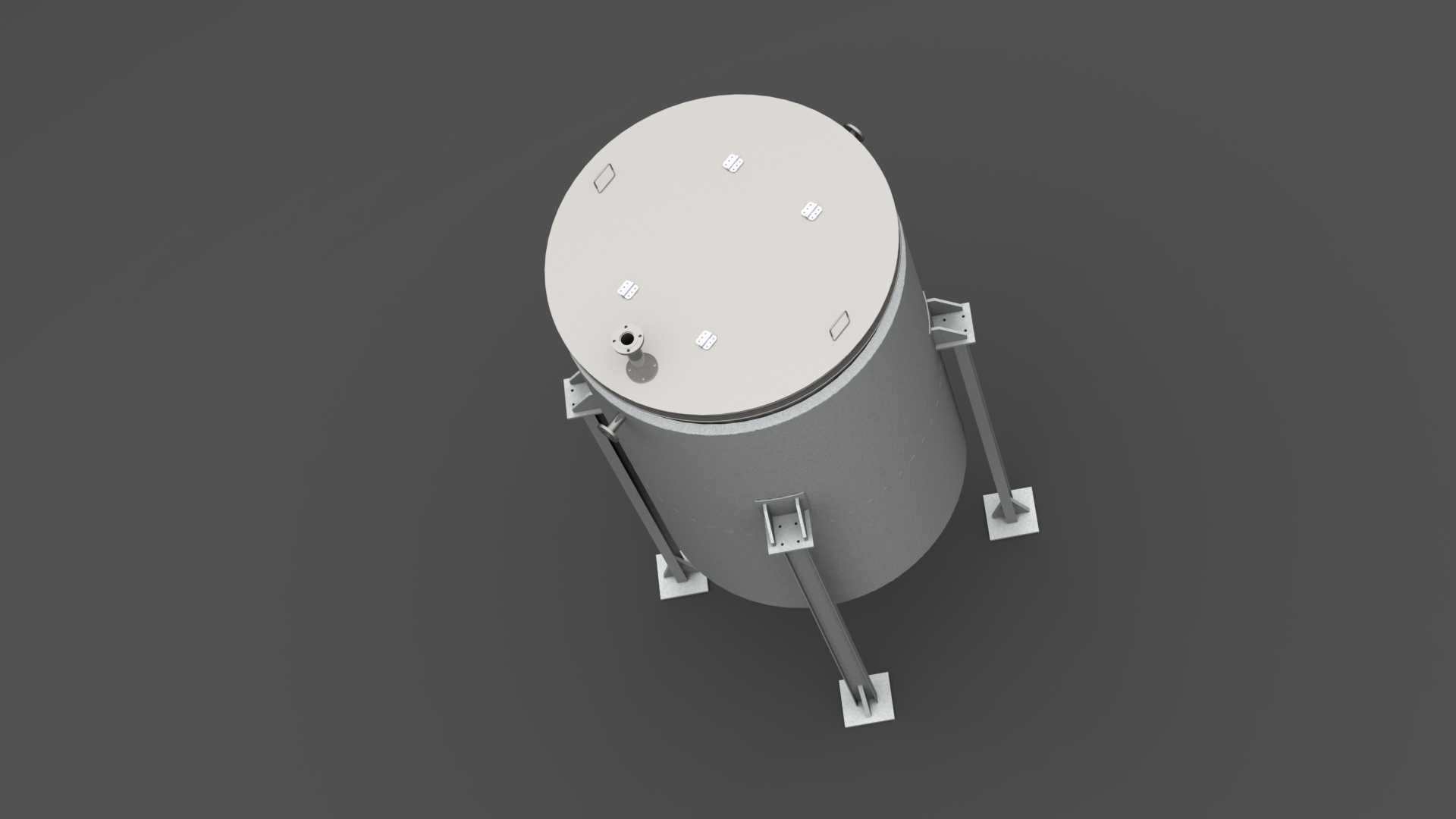

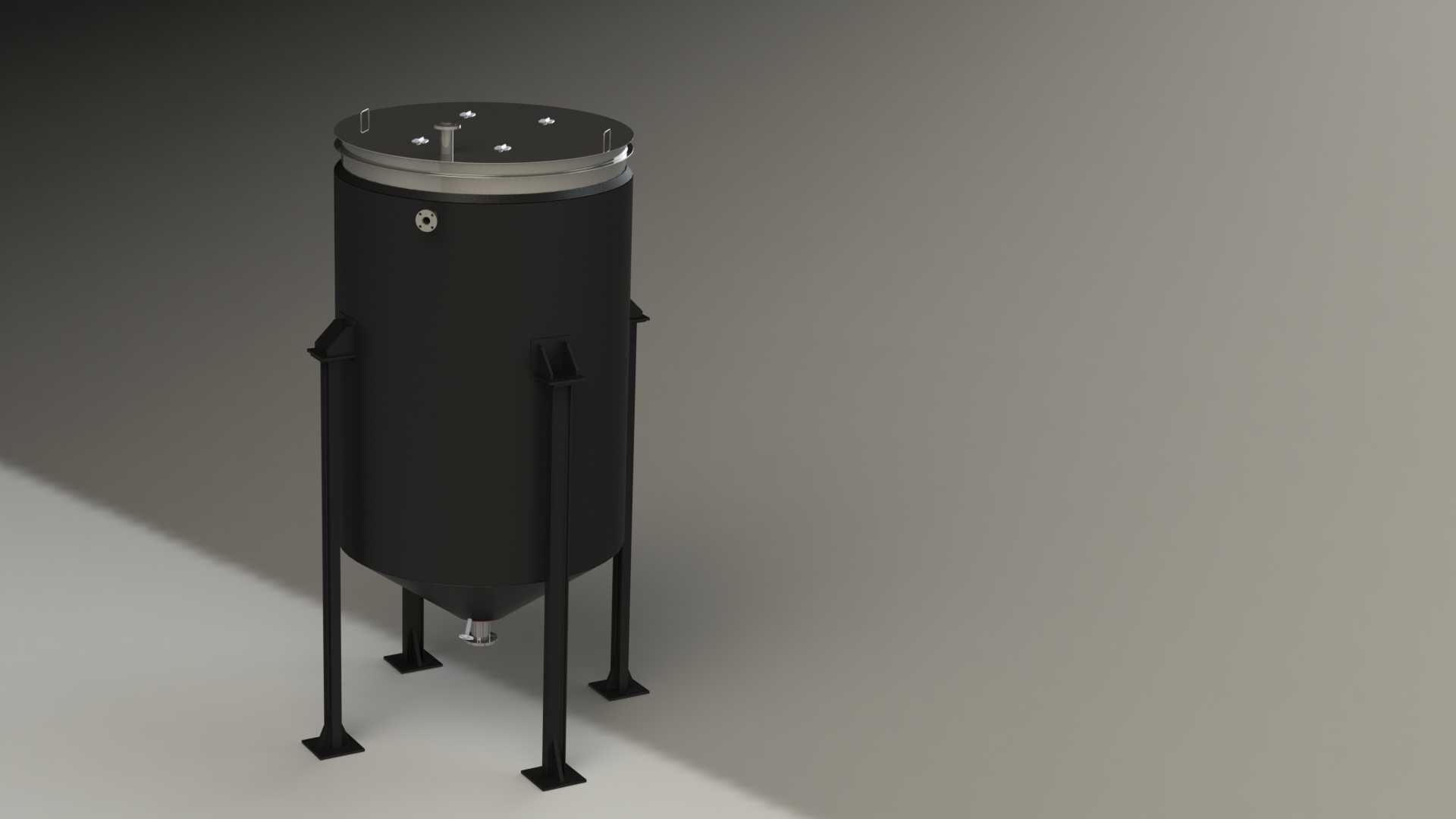

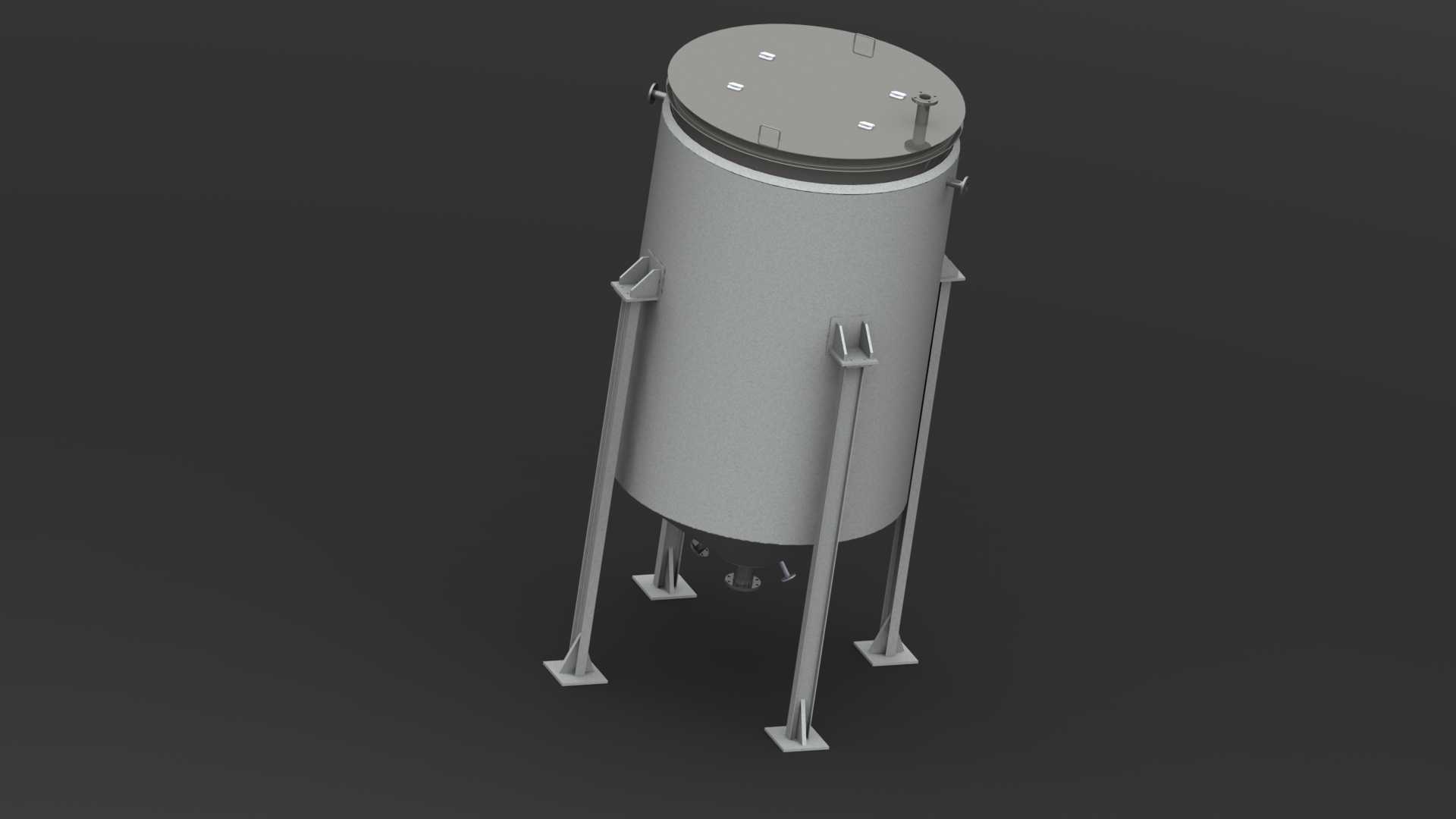

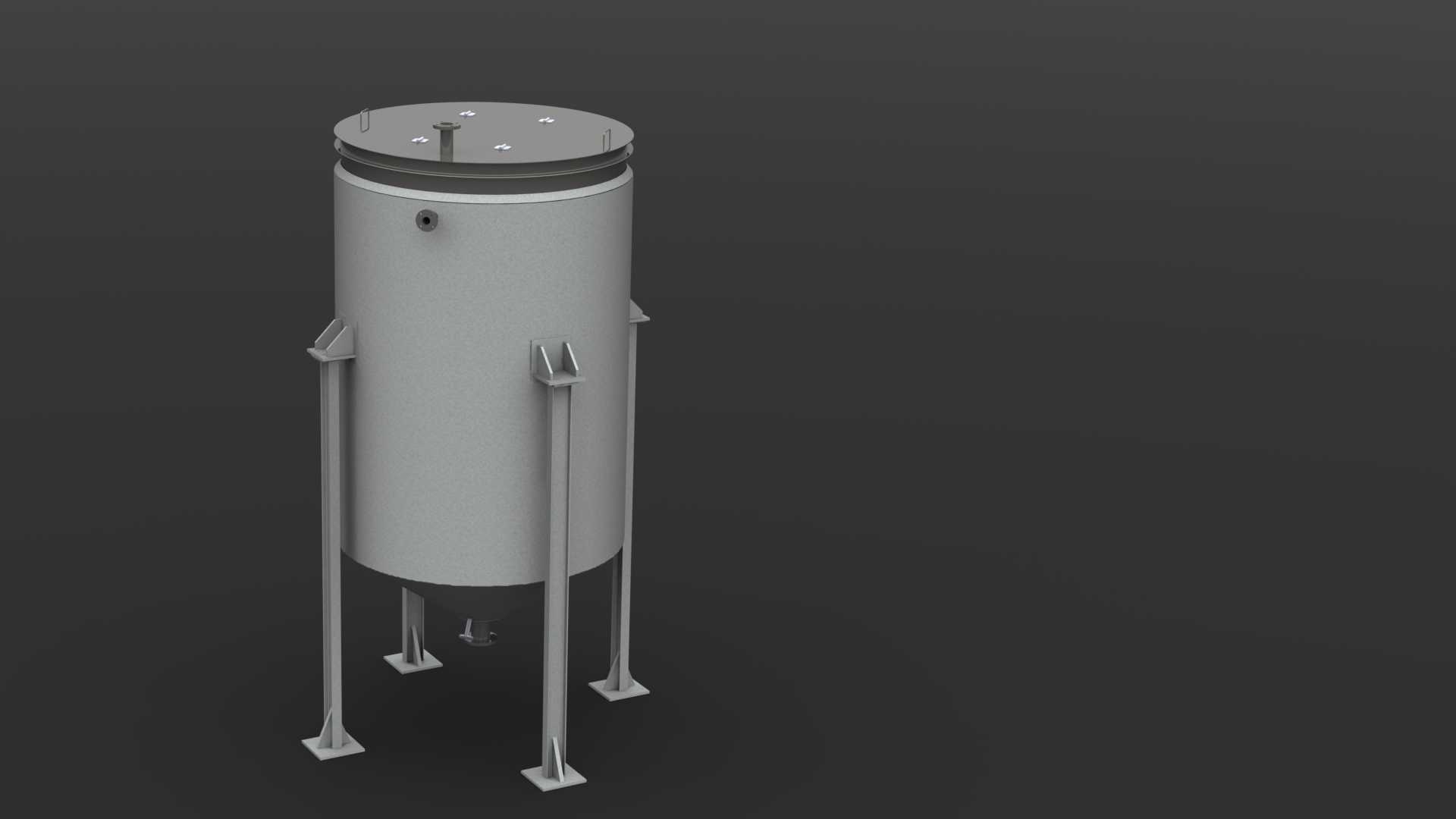

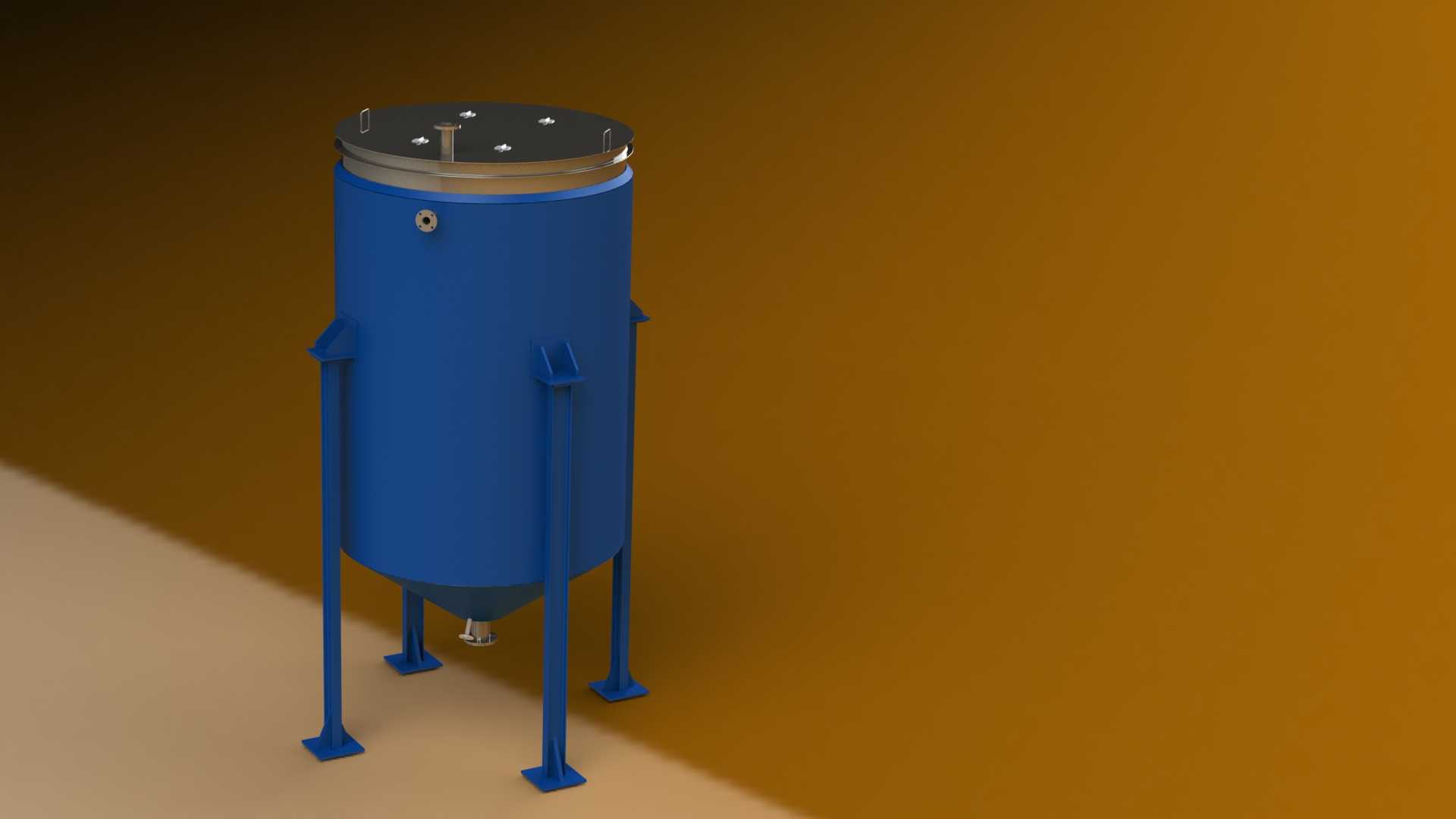

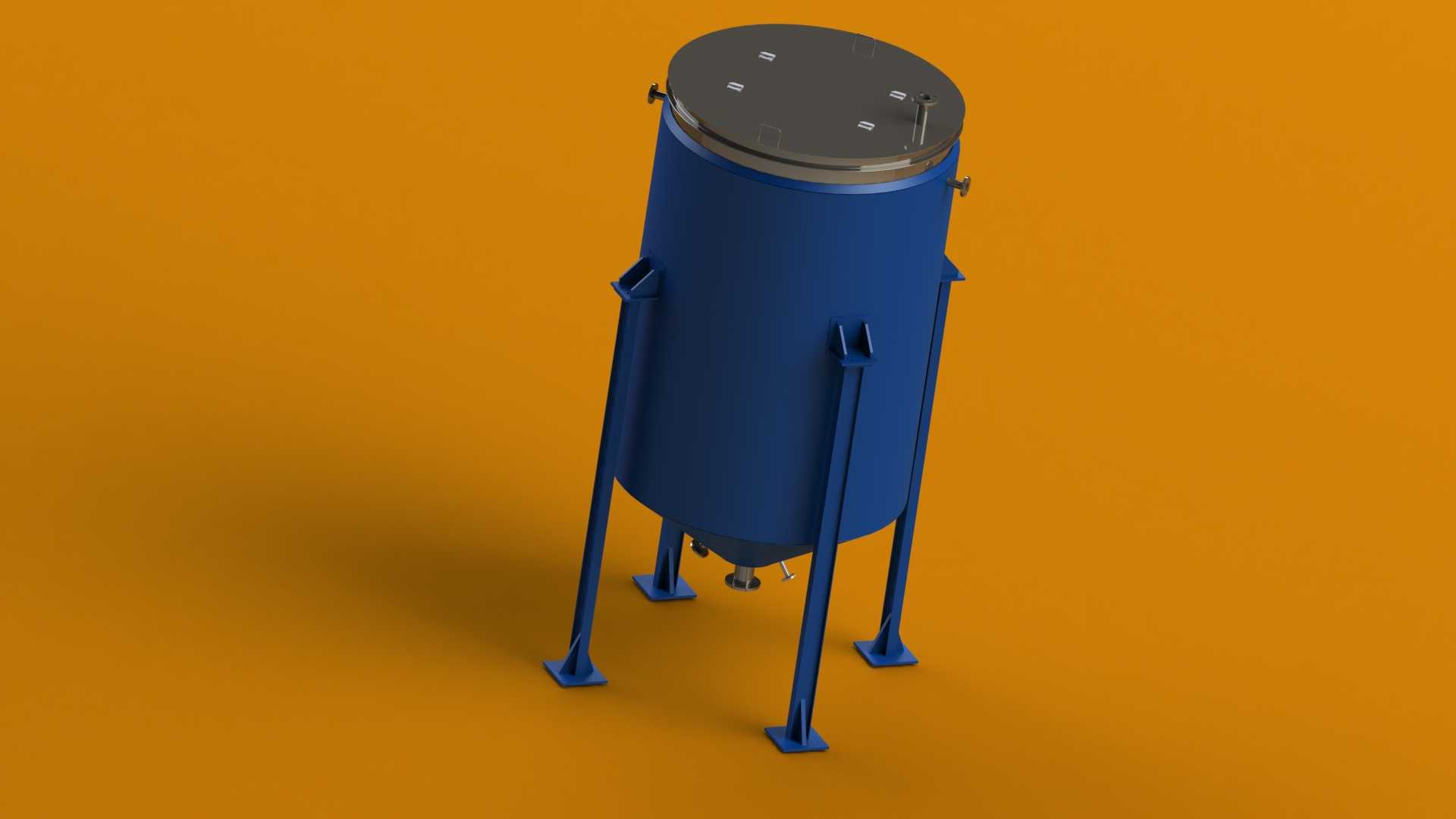

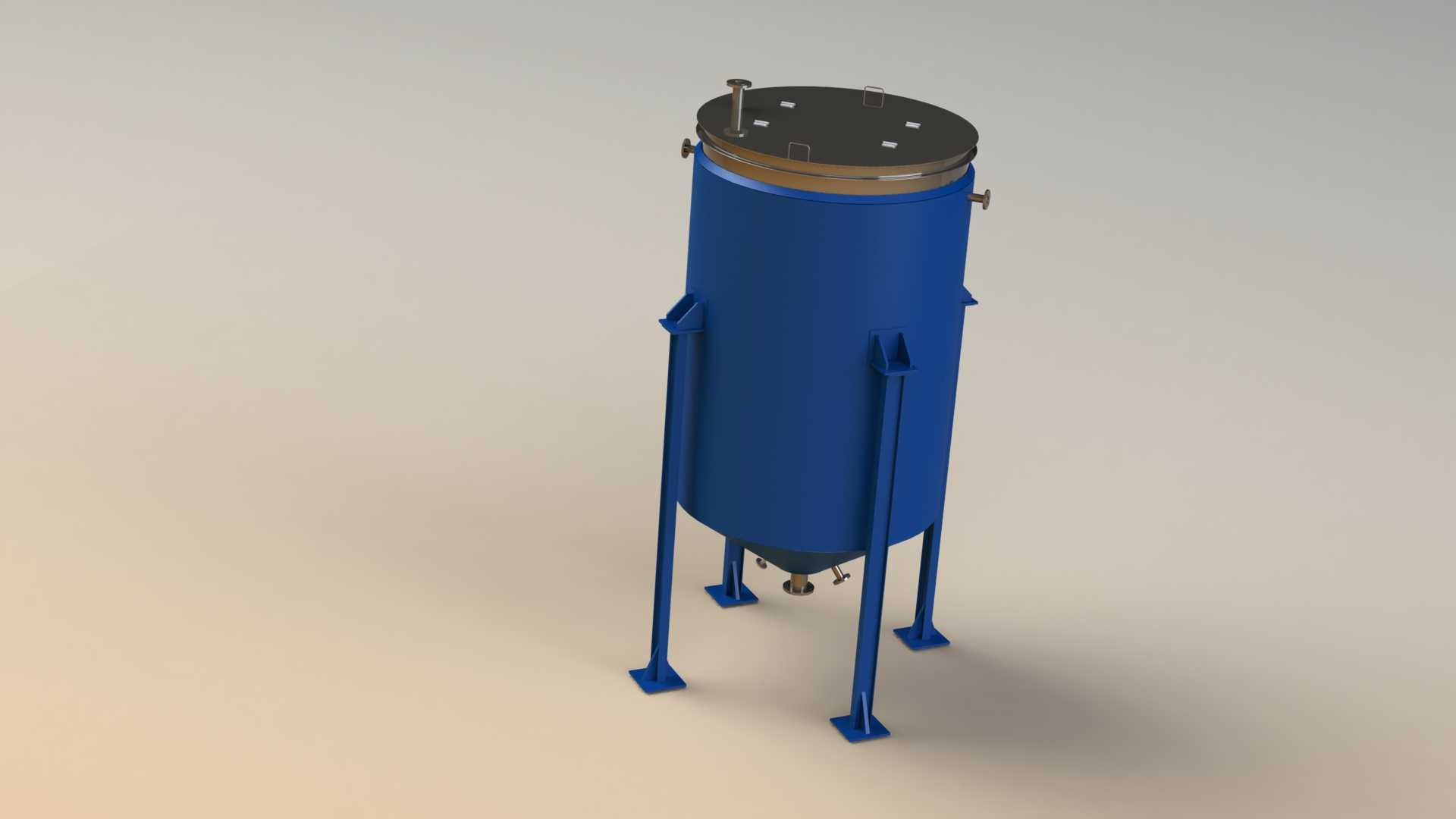

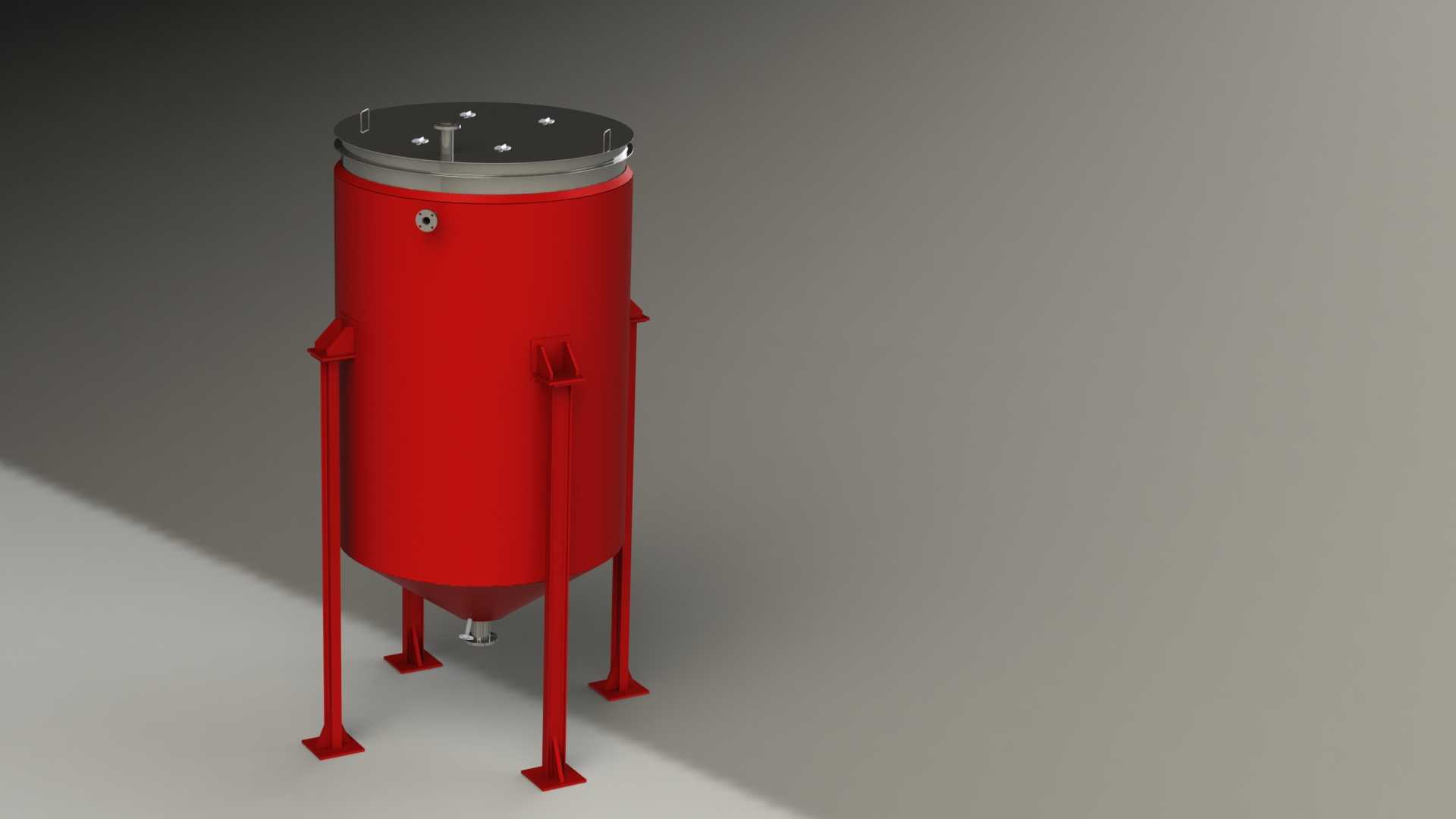

　　在精细化工、食品制药、生物发酵等对物料存储温度有严格要求的生产场景中，带保温夹套的立式承压储液罐是衔接前端反应工序与后端灌装、输送工序的核心中间存储设备，本次设计的6吨容量储液罐，正是针对需要恒定温度存储的液态物料工况开发，可有效避免储液因温度波动出现结晶、粘度变化、组分分层等影响后续生产的问题。从实际安装边界来看，该储罐采用立式支腿安装结构，四根等边角钢焊接支腿沿罐体圆周均匀分布，支腿底部带方形安装脚板，可通过膨胀螺栓直接固定在混凝土设备基础上，无需额外搭建钢架平台，安装时需保证罐体垂直度偏差不超过1/1000，避免底部排液口出现积液残留；罐体整体占用地面投影尺寸较小，适合车间内紧凑布局，支腿高度预留了底部排液阀的操作与管路连接空间，可直接对接下游输送泵的入口管路，减少管路弯头带来的流阻损失。

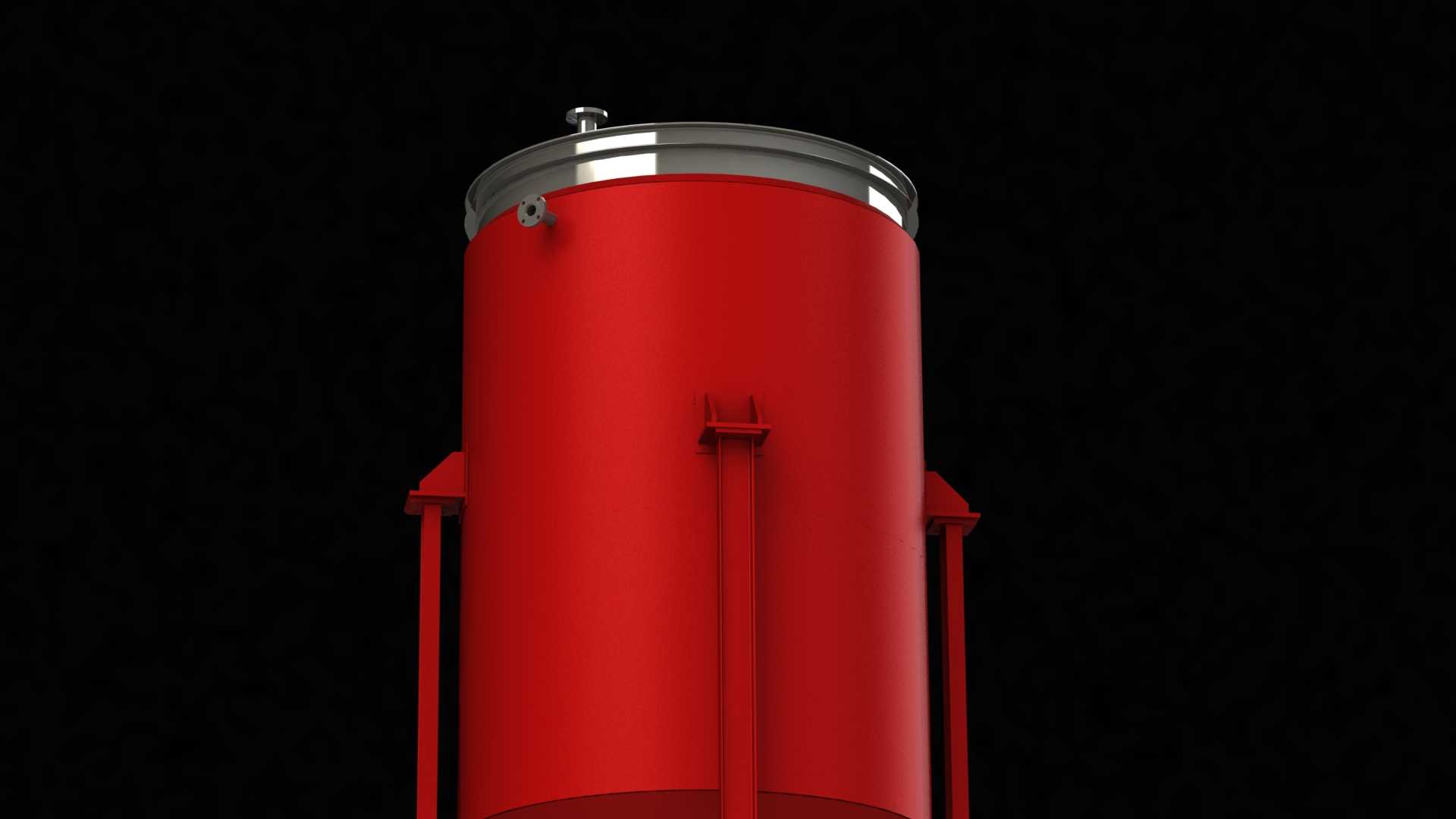

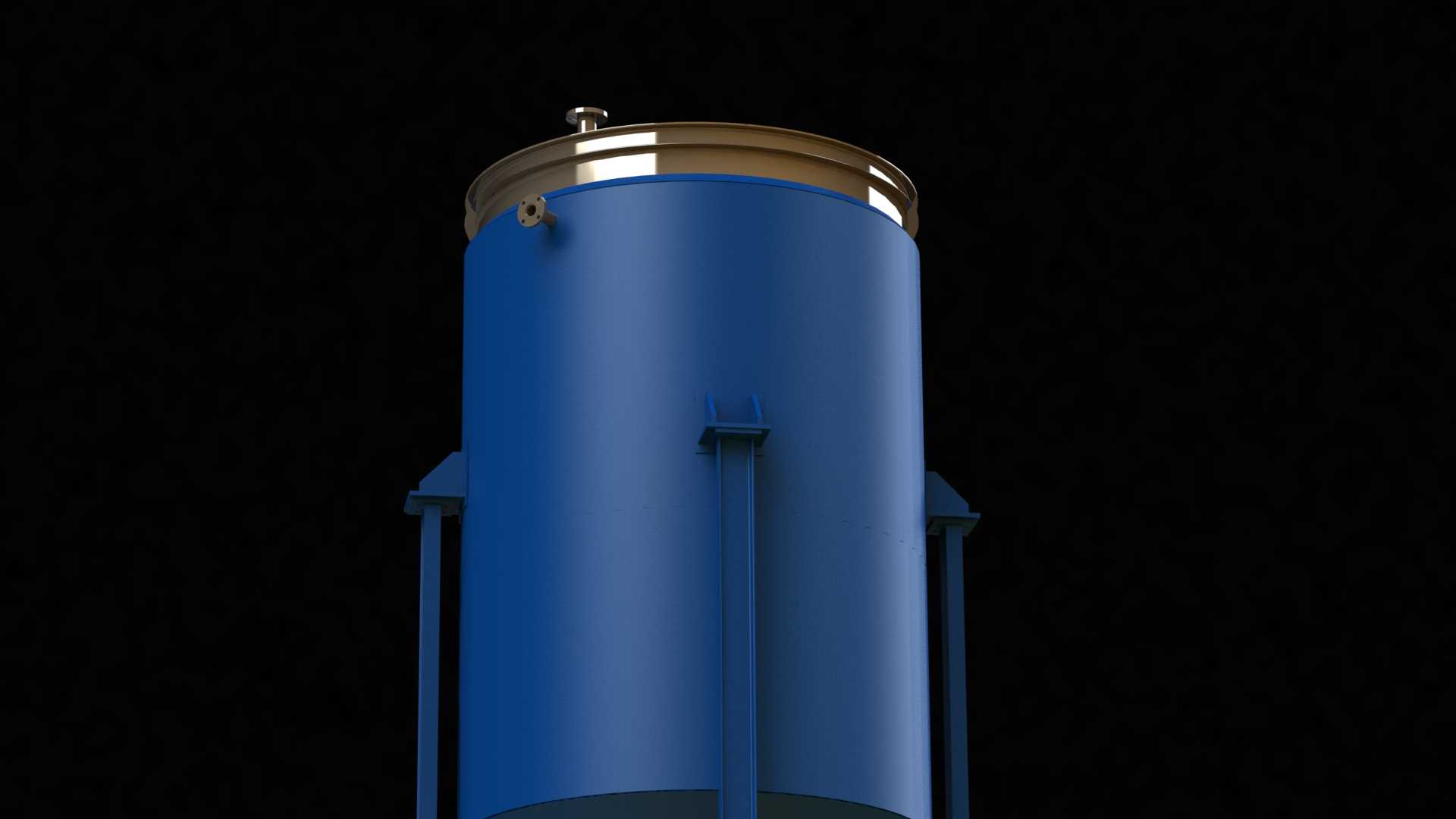

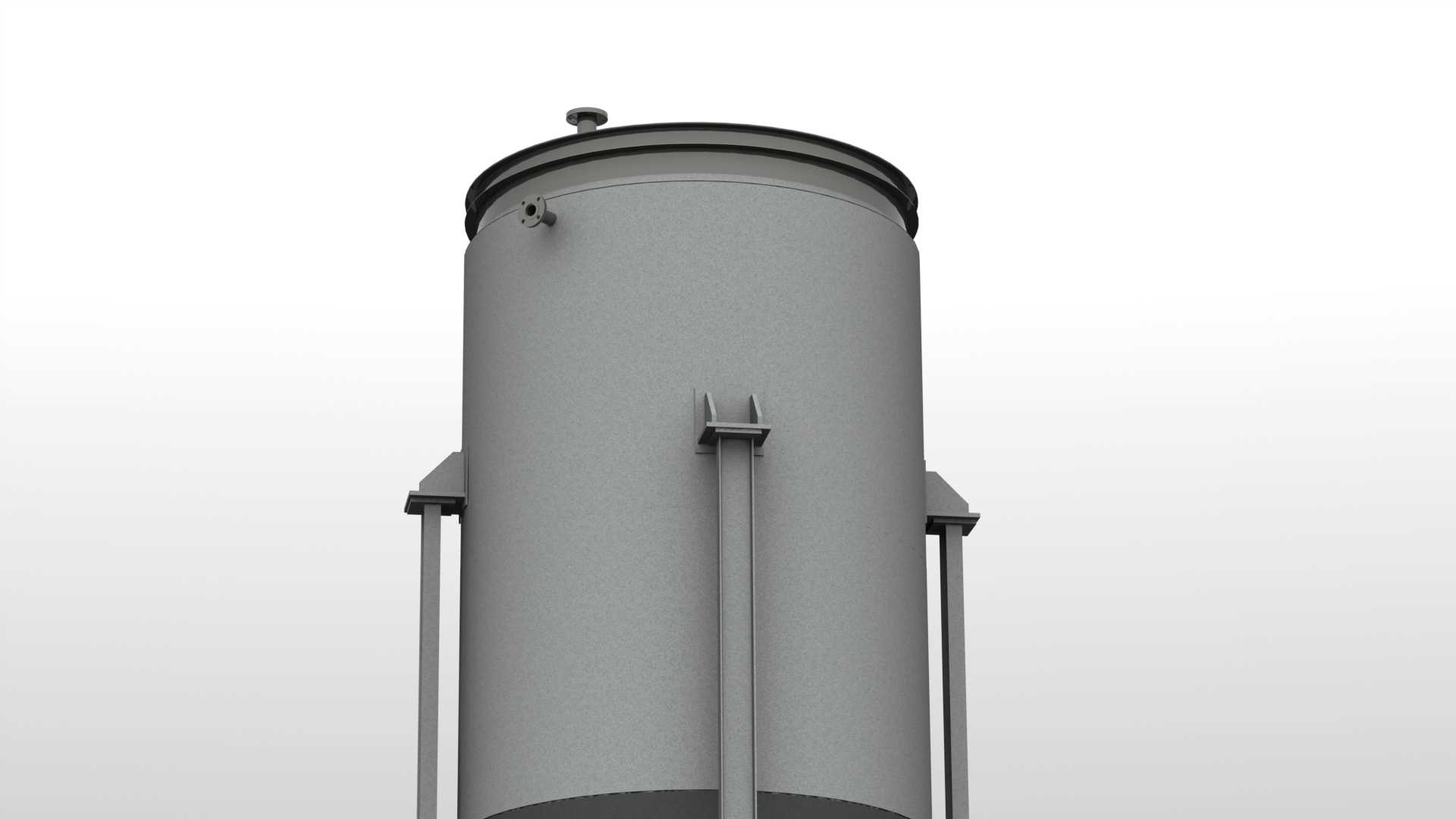

　　设备的核心功能是通过饱和加压蒸汽夹套实现储液恒温维持，夹套层包裹在罐体直筒段外侧，蒸汽从夹套上部入口进入，冷凝水从下部疏水阀组排出，通过蒸汽的相变放热持续为罐内储液补充热量，夹套设计压力匹配常规工业饱和蒸汽管网压力，可根据储液所需温度调整蒸汽入口压力，实现温度的精准控制，相比电伴热保温方式，蒸汽夹套的换热效率更高，温度场分布更均匀，不会出现罐壁局部过热导致的物料变质问题。

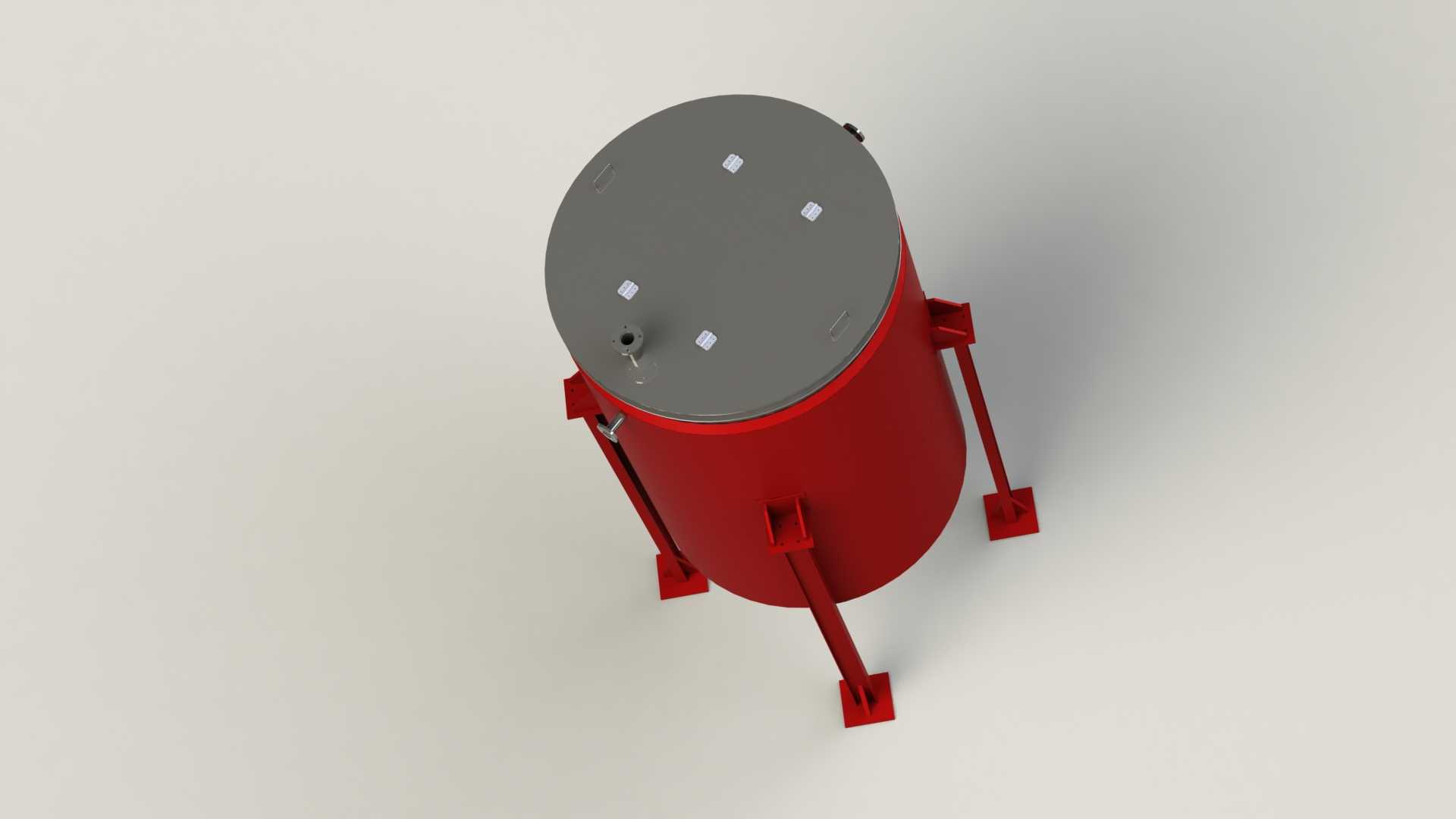

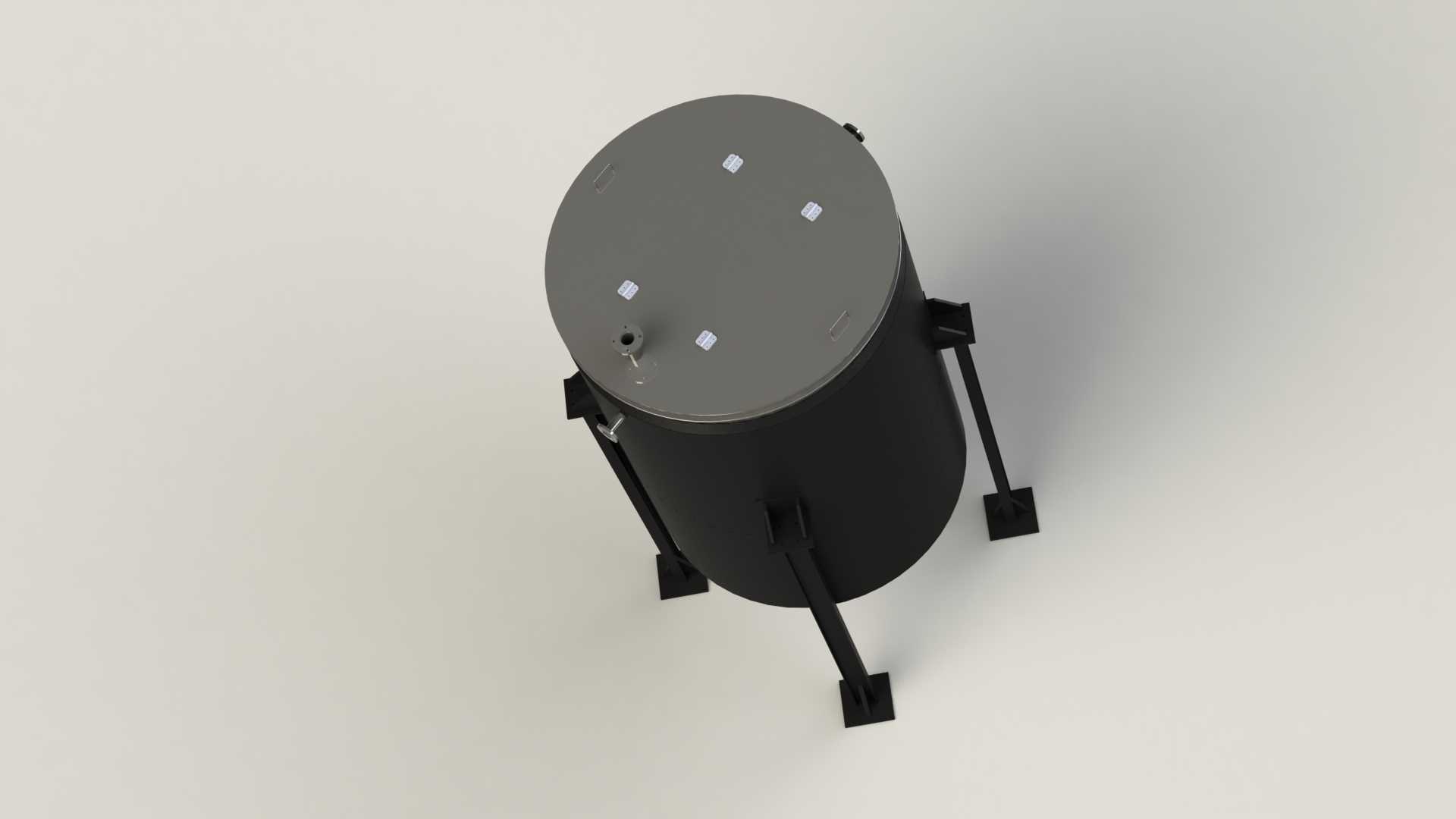

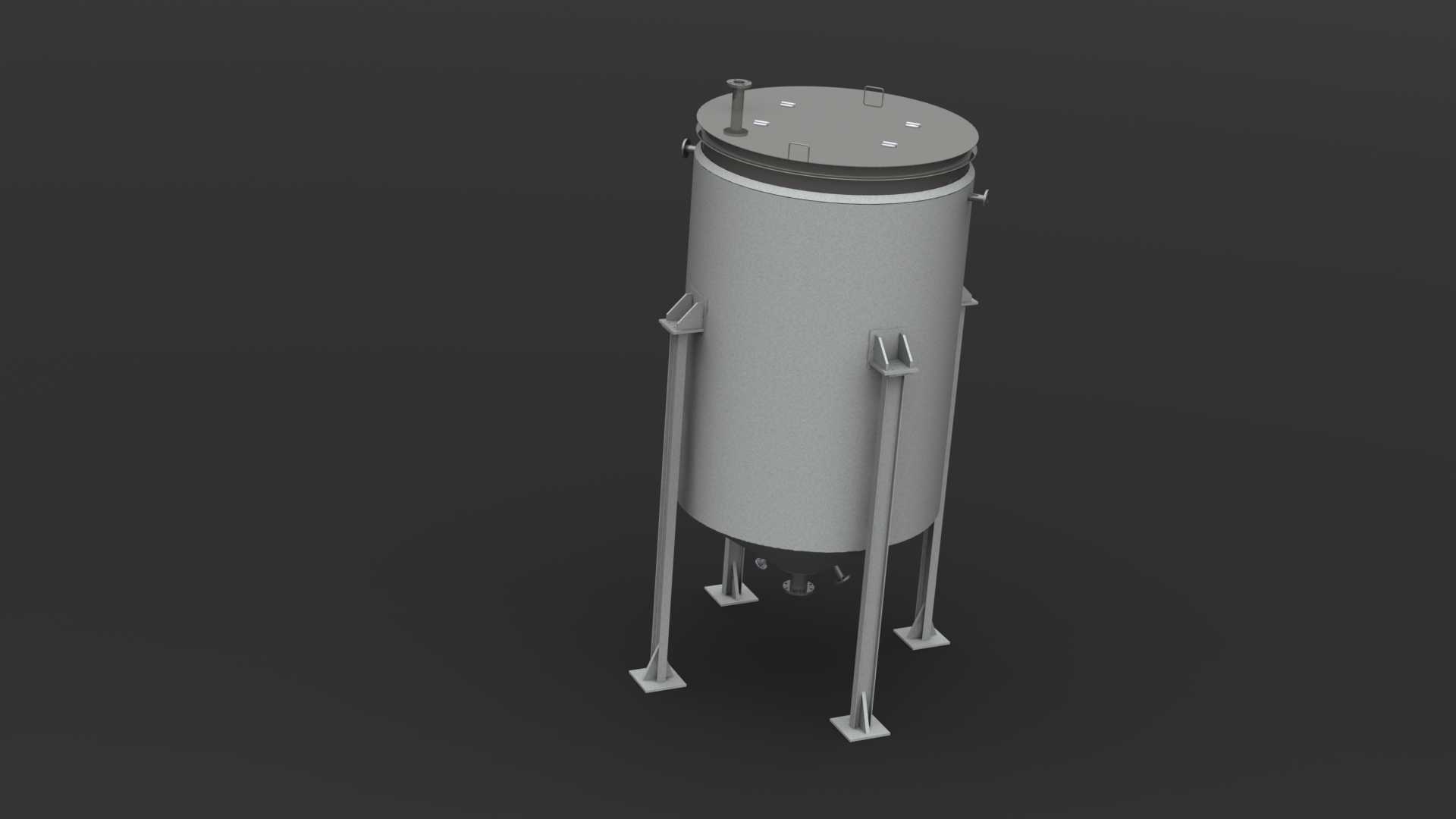

　　罐体主体采用SA240 Gr304不锈钢板材卷焊成型，直筒段纵缝、环缝均采用全焊透结构，内壁做抛光处理，降低物料挂壁残留，方便生产间隙的CIP清洗作业；罐体顶部采用快开式平盖结构，盖体与罐身通过快开卡扣连接，无需拆卸大量螺栓即可开启顶盖，方便人工进入罐内检修、清理，顶盖上预留了多个工艺接口，可根据实际需求安装液位计、温度计、安全阀、呼吸阀、进料管等附件，接口采用标准法兰连接，方便现场管路对接；罐体底部采用锥形封头结构，锥角设计兼顾了排液顺畅度与罐体整体高度，底部中心设置排液口，可将罐内储液完全排空，无残留死角，锥段外侧同样包覆保温夹套，避免底部低温区域出现物料结晶堵塞排液口的问题。从设计思路层面，该储罐在建模阶段优先考虑了制造工艺的可行性，罐体直筒段的卷制直径匹配常规卷板机的加工范围，支腿的安装位置避开了夹套的蒸汽进出口与焊缝位置，减少焊接应力集中；顶盖的快开卡扣沿圆周均匀分布，保证盖体压紧力均匀，避免密封面出现局部泄漏；所有焊接接头的位置都预留了足够的焊接操作空间，方便制造过程中的焊缝施焊与无损检测，同时兼顾了后期运维时的焊缝检查与修补空间。

　　在实际工况应用中，该储罐可作为中间缓冲罐使用，平衡前端工序的出料波动与后端工序的进料需求，避免生产流程出现断料或溢罐问题；夹套的蒸汽管路可接入车间现有蒸汽管网，冷凝水可回收至锅炉房重复利用，降低生产能耗；罐体的材质选择适配大多数中性、弱酸性液态物料的存储需求，若用于有腐蚀性的物料存储，也可在建模阶段快速调整板材材质与壁厚参数，适配不同的腐蚀裕量要求。安装时需注意，罐体就位后要先调整支腿的水平度，保证所有脚板都与基础面贴合，避免支腿受力不均导致罐体变形；蒸汽夹套的入口管路需安装减压阀与压力表，控制进入夹套的蒸汽压力不超过设计值，排液口管路需安装疏水阀，避免蒸汽直排浪费；顶部的安全阀需校验整定压力，保证罐内压力超限时能及时泄压，避免出现安全隐患。
