偏心曲柄机械压力机曲轴总成结构设计

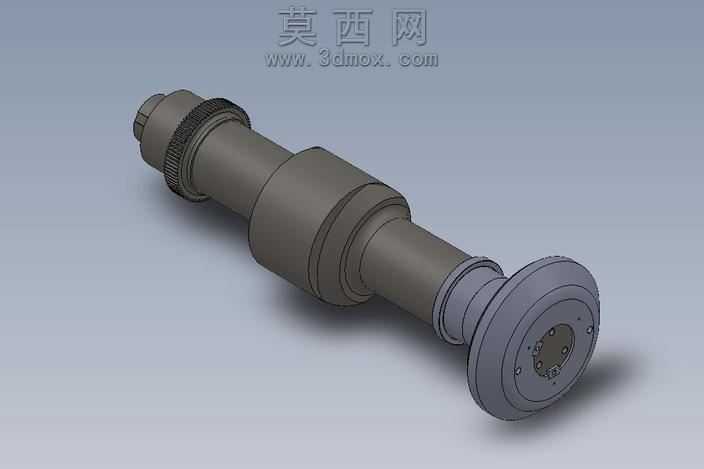

本模型为偏心曲柄机械压力机配套的曲轴总成三维设计成果，建模过程严格遵循机械压力机核心传动部件的设计规范，首先基于曲柄滑块机构的运动学计算结果确定各轴段的偏心距、轴径尺寸与轴向排布逻辑，在SolidWorks软件中采用自顶向下的建模思路完成整体结构搭建。建模阶段先绘制各轴段的旋转截面草图，通过凸台旋转指令生成曲轴主体轴身，依次完成输入端花键段、中间支撑轴颈、偏心曲柄段、输出端连接法兰的特征构建，针对轴身的密封环槽、轴承定位台肩、法兰端连接螺孔等细节特征，采用拉伸切除、圆周阵列、倒角等指令完成精细化建模，保证各特征的尺寸公差与装配基准完全匹配压力机的传动装配要求。材质渲染阶段结合实际工业应用场景，为曲轴整体赋予调质合金钢材质，调整材质的金属粗糙度、反光度参数还原锻钢件的哑光金属质感，对法兰端面、轴颈配合面等精加工区域单独设置更高的光洁度参数，区分不同加工面的视觉表现，同时添加柔和的环境光影与地面接触阴影，通过等轴测视角渲染完整呈现曲轴总成的整体结构与各部分比例关系。结构设计上，该曲轴总成采用偏心曲柄结构实现旋转运动到滑块往复直线运动的转换，输入端的花键结构用于连接传动齿轮获取动力，中间多段轴颈用于装配支撑轴承与密封组件，保证曲轴运转过程中的径向支撑稳定性，输出端法兰用于连接连杆组件传递冲压动力，各轴段的过渡圆角设计充分考虑应力集中系数要求，避免长期交变载荷下出现疲劳断裂问题，整体结构完全适配开式偏心曲柄压力机的传动系统布局，可直接用于虚拟装配验证、运动仿真分析以及生产加工的图纸参考，能够帮助设计人员快速完成压力机传动系统的方案校验与结构优化。
