锯屑木炭压块成型设备三维结构设计

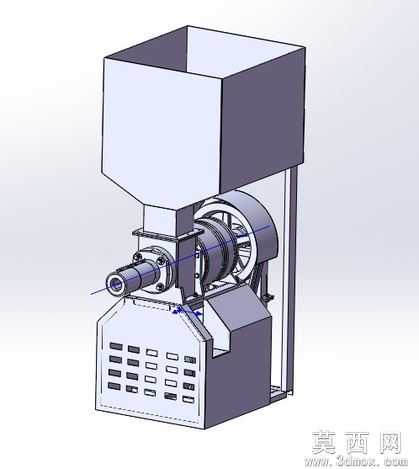

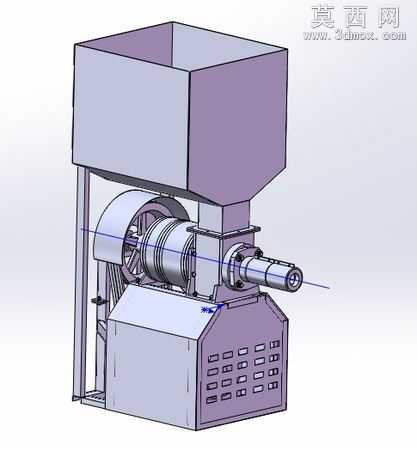

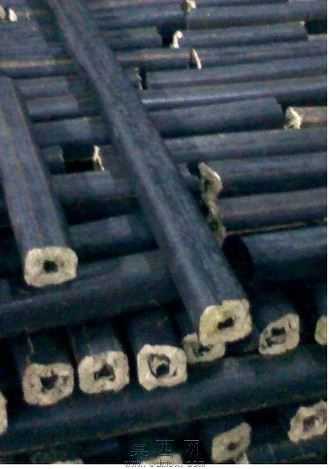

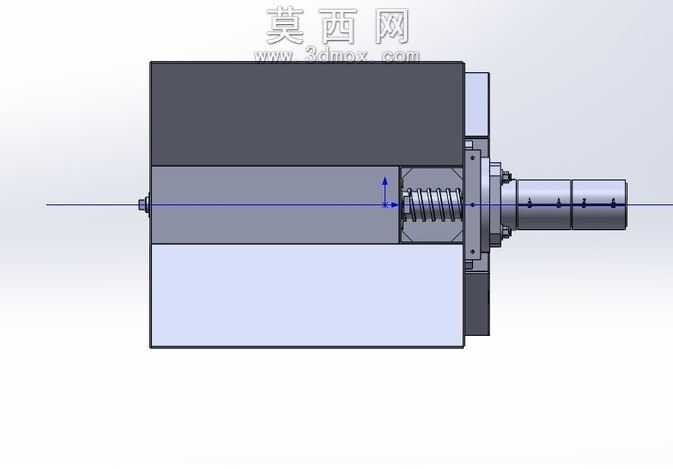

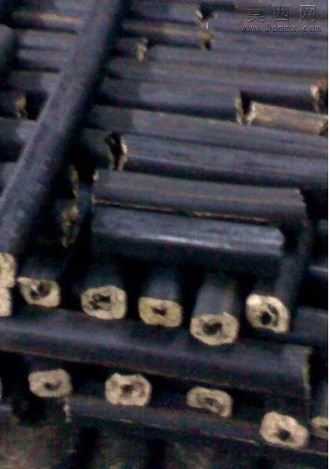

本模型为锯屑压块成型设备的三维设计成果，建模阶段采用自顶向下的设计思路，先完成整机功能模块的划分，将设备拆解为进料输送单元、预压储料单元、高压挤压成型单元、成品截停输出单元以及机架支撑单元五大核心部分，再逐一对每个零部件进行参数化建模，确保各部件间的装配公差符合机械设计规范，所有配合面均预留合理的装配间隙，运动部件的行程参数经过反复校核，避免实际运行中出现干涉卡顿问题。材质渲染环节针对不同部件的实际应用场景做了区分，机架部分采用厚重的铸铁材质表现，表面做哑光喷塑的质感处理，还原工业设备厚重稳固的视觉特征；挤压成型腔部分采用高硬度合金钢材质，表面做淬火后的金属磨砂质感，突出核心工作部件的耐磨属性；输送单元的皮带采用耐磨橡胶材质，表面添加细微的防滑纹理，传动辊部分做镀锌金属的亮面质感，区分不同功能部件的材质差异；最终输出的成品棒料部分，还原了锯屑压合后外层炭化、端面保留木质纤维孔隙的真实质感，让渲染效果更贴近实际生产的成品状态。结构设计上重点优化了挤压成型腔的锥度参数，通过渐变的缩径结构让锯屑原料在推送过程中逐步受压，配合成型腔内壁的防滑纹路设计，避免原料在挤压过程中出现打滑反料的问题；预压单元采用垂直螺旋下压结构，可将松散的锯屑原料预先压实后送入主挤压腔，有效提升单次压块的成型密度，减少主压机构的空行程损耗；成品输出端设置定长截停机构，可根据生产需求调整成品棒料的截断长度，适配不同的使用场景。整个建模过程严格遵循机械加工的工艺要求，所有焊接件、机加工件的结构均符合实际生产的加工可行性，不存在无法落地的异形结构，液压管路、电气走线的预留位置也在模型中做了体现，方便后续对接生产环节做深化设计，模型可直接用于设备方案展示、生产加工参考以及相关工艺的仿真模拟使用。
