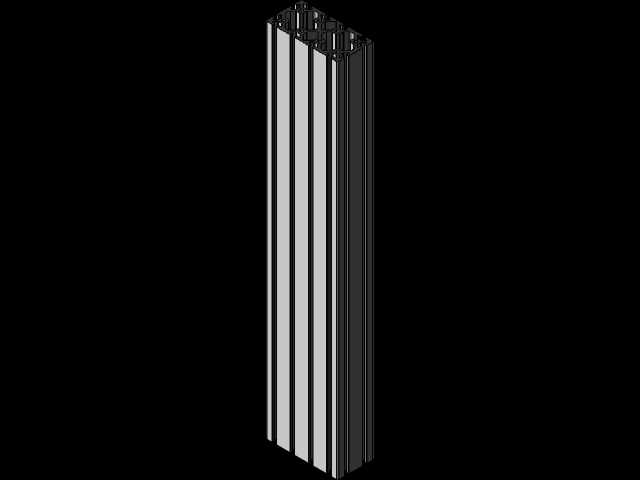

80×160规格工业铝型材带T型槽螺母结构

　　做非标设备机架设计这么多年，80系列重载铝型材一直是大型设备基座、长跨度输送线支撑框架的首选型材规格，这次拿到的这款带配套T型螺母的80×160截面铝型材结构，刚好解决了之前几个项目里型材选型和配套紧固件匹配的痛点。先从实际应用场景说，这类宽截面铝型材通常用在单跨长度超过3米的设备主支撑梁上，比如光伏组件组装线的侧边主梁、大型检测设备的底部基座框架、重载码垛机的立柱支撑，相比两根80×80型材拼接的结构，整体截面的抗弯模量要高出40%以上，不需要额外加装加强筋就能满足大负载下的挠度要求，之前做过的一条动力电池PACK输送线，最初用双拼80×80型材做主梁，3.2米跨距下满载1.2吨电池包时挠度接近2mm，超过了输送线对接的精度要求，换成单根80×160型材之后，同负载下挠度控制在0.7mm以内，完全满足对接精度要求。

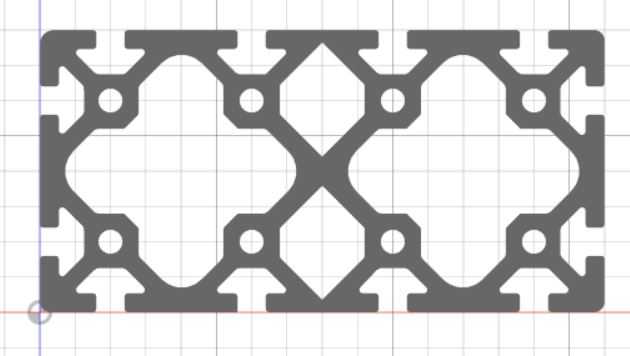

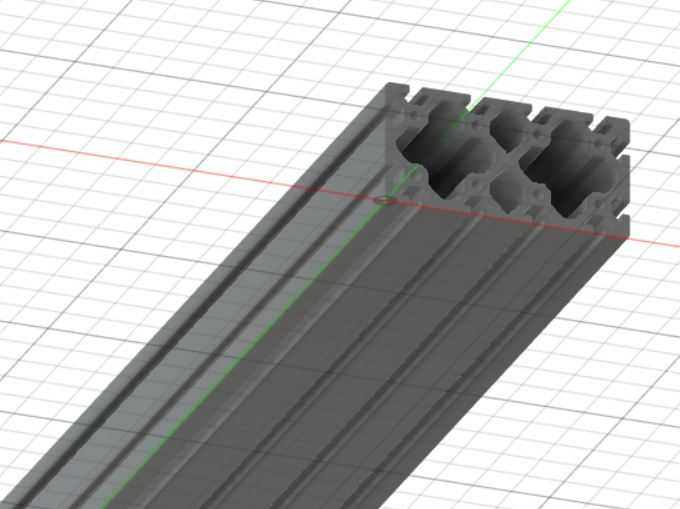

　　再看产品本身的功能特性，这款型材的截面设计是双腔对称结构，两侧和中间的T型槽尺寸完全适配M8规格的T型螺母，槽口宽度8.2mm，槽内深度6.5mm，螺母装入后可以沿槽道任意滑动调整位置，不需要像钢材焊接框架那样提前打孔定位，后期调整设备安装位的时候只需要松开螺母就能移动安装件，对于需要频繁调整工位位置的柔性生产线来说，这个特性可以节省大量的改装工时。配套的T型螺母是弹片式定位结构，装入槽道之后不会因为型材倾斜或者震动滑落，安装的时候不需要伸手到型材槽内扶着螺母，只需要从槽口把螺母卡进去推到对应位置就能直接拧螺丝，高空安装框架的时候这个设计能大幅降低安装难度，之前在做二楼设备平台护栏的时候，用过不带弹片的普通T型螺母，安装的时候螺母经常从槽里滑出来掉下去，半天装不了几米护栏，换了这种带定位的螺母之后安装效率提升了一倍还多。

　　说到设计思路，这款型材的截面壁厚做了差异化设计，外侧受力壁厚度3mm，中间加强筋厚度2.5mm，既保证了整体的结构强度，又尽可能控制了型材的米重，算下来每米重量大概在7.8kg左右，比同截面全3mm壁厚的型材轻了1.2kg每米，长距离大批量使用的时候能降低不少整体负载和材料成本。截面的四个角都做了R2的圆角过渡，不是尖锐的直角，安装的时候不会划伤操作人员，也不会刮破设备上的线缆和气管，之前用过直角截面的铝型材做设备外框，布线的时候经常把气管外壁刮破导致漏气，圆角设计就完全避免了这个问题。另外型材的槽道底部做了0.5mm的凸台定位，T型螺母装入之后和槽底的接触面积更大，拧紧螺丝的时候螺母不会发生偏转，能保证螺丝的锁紧力完全垂直于安装面，不会出现因为螺母歪斜导致的锁紧力不足、安装件偏移的问题。

　　关于外形尺寸和安装边界，这款型材的截面外尺寸严格控制在80mm×160mm，公差在±0.3mm以内，多根型材拼接的时候端面贴合度很好，不会出现高低差。安装的时候需要注意，T型螺母的装入位置要距离型材端面至少20mm，因为型材端面攻丝装端盖的时候会有20mm深度的螺纹孔，螺母太靠近端面会和端盖螺丝发生干涉。如果是用在移动设备的横梁上，比如龙门结构的移动轴支撑，型材的安装固定孔间距建议控制在600mm以内，超过这个间距的话高速移动时会产生共振，影响设备运行精度。另外配套的M8T型螺母推荐锁紧扭矩是12N·m，不要用过大的扭矩拧紧，不然会把型材的槽口撑变形，导致后续螺母无法在槽内滑动。实际使用的时候，如果需要在型材上安装重型负载，比如气缸、电机这类震动较大的部件，可以在槽内装入多个T型螺母分散受力，避免单个螺母受力过大导致槽口变形。

　　很多刚入行的结构工程师选铝型材的时候只看截面尺寸，不关注配套螺母和槽道的匹配度，经常出现买了型材之后螺母装不进去，或者装上之后间隙过大松动的问题，这款配套的螺母和型材槽道是匹配设计的，螺母和槽壁的间隙控制在0.2mm以内，锁紧之后几乎没有旷量，用在有震动的设备上也不会出现螺丝松动的情况。另外型材的表面是阳极氧化处理，氧化膜厚度12μm，耐磨和耐腐蚀性能都能满足一般工业车间的使用要求，不需要额外做表面喷涂处理，切割之后只需要把端面的毛刺去掉就能直接组装，加工效率比焊接钢结构高很多，而且不需要做表面处理，组装完成之后就能直接投入使用，对于项目周期紧张的非标设备项目来说，这点非常有优势。之前做过的一个快速交付的检测设备项目，从设计到交付只给了20天时间，用这种铝型材搭框架，切割、组装一共只用了3天时间，剩下的时间都用来装调试机构，最后按时完成了交付，如果用方管焊接的话，焊接、打磨、喷漆至少要一周时间，根本赶不上交付周期。
