4040封闭型工业铝型材截面结构设计

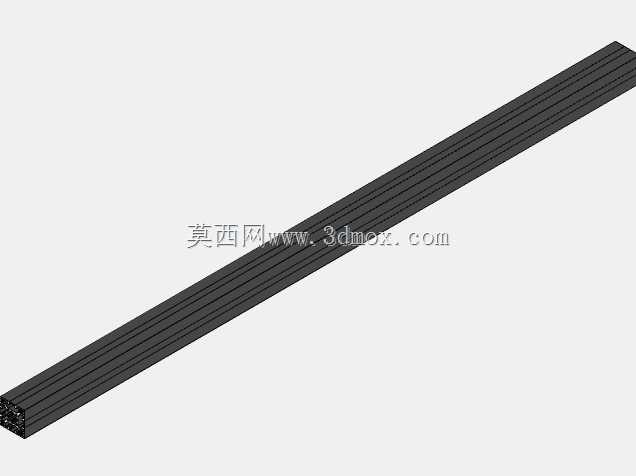

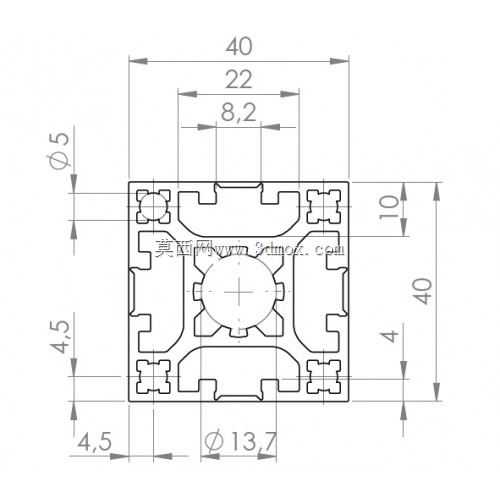

　　这款40×40mm规格的封闭型铝型材，是工业框架搭建场景中应用极为广泛的基础构件，常被用于自动化设备护罩框架、流水线工作台支撑、检测设备防护围栏、小型设备机架等场景，相比同规格的槽式开放铝型材，封闭截面的设计能大幅提升型材的抗扭、抗弯性能，同时避免槽内容易积灰、藏纳杂物的问题，在洁净车间设备、食品加工生产线周边防护、有防尘密封要求的设备外框场景中适配性更强。从截面尺寸来看，型材外轮廓为标准40mm×40mm正方形，截面中心设置直径13.7mm的中心通孔，可用于穿设线缆、气路管路，或是配套内置连接件实现多段型材的同轴拼接，中心孔周边的对称加强筋结构，将中心受力均匀传导至型材四周外壁，避免单点受力导致的型材变形。

　　型材四边外壁的槽位设计，槽口宽度8.2mm，槽深10mm，可配套标准的T型螺栓、弹性螺母等型材专用紧固件，无需额外打孔即可实现面板、角件、脚轮、蹄脚等附件的快速安装，槽位距离型材侧边的尺寸为4.5mm，这个尺寸是经过长期工程验证的通用值，能保证紧固件安装后不会突出型材外壁，同时保证槽壁有足够的受力强度，不会在锁紧螺栓时出现槽壁开裂的问题。型材四个角位置设置的安装孔直径为5mm，可用于安装端盖、角码，或是作为自攻螺丝的固定孔位，方便在型材端面安装封板、连接块等配件，四个角的对称结构也让型材在切割、安装时不需要区分方向，降低现场施工的出错概率。

　　设计这类封闭铝型材截面时，首先要兼顾型材的米重与结构强度，壁厚的选择要匹配常用的受力场景，4mm的侧边壁厚能满足常规静态框架的承重需求，不会因为壁厚过薄导致框架晃动，也不会因为壁厚过大造成材料浪费、成本上升。其次截面的所有槽位、孔位都要符合工业铝型材的通用安装标准，保证市面上的标准配件都能直接适配，不需要单独定制紧固件，降低用户的使用成本。另外截面的过渡圆角设计要兼顾挤压生产的工艺性，避免尖锐内角导致挤压模具应力集中，缩短模具寿命，同时也能避免型材生产过程中出现应力开裂、变形的问题。

　　在实际设备选型时，这款型材适合作为中等负载框架的主梁使用，单根型材1米长度的静态承重可满足多数小型设备的支撑需求，搭配同系列的角件、螺栓可以快速拼接成不同尺寸的框架结构，相比方管焊接的框架，不需要做焊接、表面处理工序，组装完成后即可使用，后期改造、拆卸也更加方便，可重复利用率远高于焊接钢结构框架。在安装边界上，型材的外轮廓尺寸公差控制在±0.2mm以内，拼接后框架的整体平面度能控制在每米0.5mm以内，满足多数自动化设备的安装精度要求，中心通孔的设计也方便设备内部的布线走管，让框架整体更加整洁，不会出现线缆外露的问题，封闭的外表面也更容易清洁擦拭，符合洁净生产区域的使用要求。
