推拉式工装快速夹钳三维结构设计

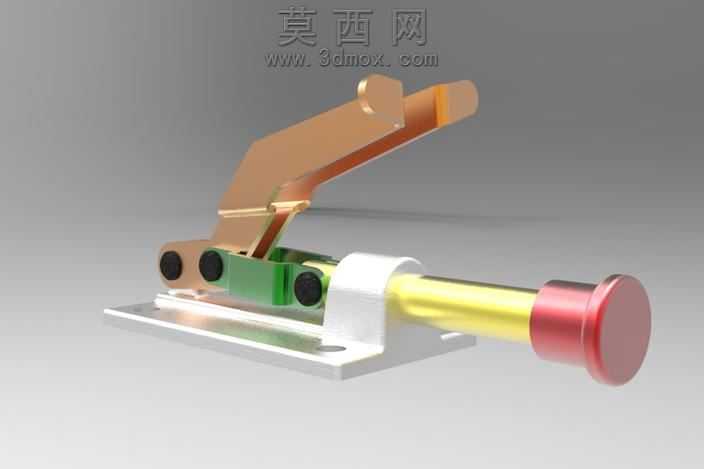

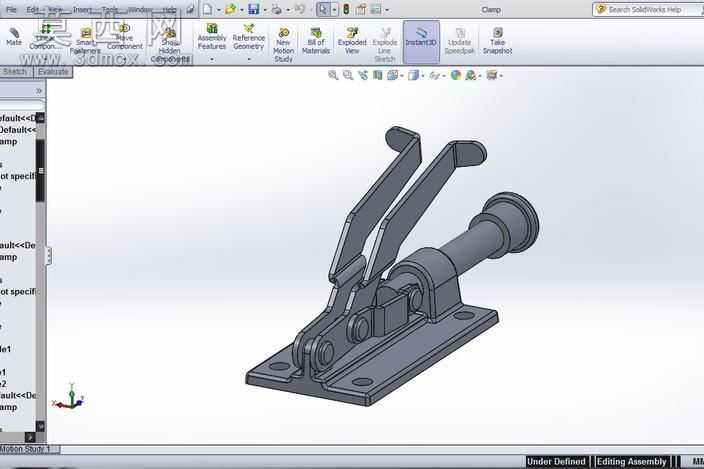

本作品为推拉式快速夹钳的三维结构设计，采用SolidWorks软件完成全参数化建模，整体建模过程遵循机械设计的装配逻辑，先完成各个独立零件的特征建模，再按照实际装配约束完成总装配合，确保各运动部件无干涉、运动行程符合工装使用需求。建模阶段对夹身、导杆、手柄、横板、连接销轴、锁紧螺丝、安装底座等所有零件逐一进行特征绘制，对导杆的滑动配合面、手柄的铰接孔位、夹头的压紧端面均做了精确的尺寸约束，还原305H型快速夹的真实尺寸比例。渲染阶段针对不同零件的材质特性赋予对应材质属性：安装底座与夹身主体采用哑光银白金属材质模拟镀锌钢质感，手柄压杆采用暖铜色金属材质模拟表面氧化处理的钢件，导杆采用亮面金黄金属材质模拟镀硬铬的活塞杆效果，端部按压帽采用哑光红色塑料材质，铰接部位的滚轮采用黑色橡胶材质，白色固定座采用亮面工程塑料材质，通过打光调整突出各部件的材质质感与结构层次，清晰展现夹钳的运动结构。结构设计上，该快速夹采用杠杆铰接与直线滑动结合的复合机构，扳动手柄时通过铰接连杆带动导杆沿轴向做直线推拉运动，实现快速夹紧与松脱动作，整体结构紧凑，安装底座预留标准安装孔位，可直接固定在工装台面上使用，是工装治具行业常用的快速压紧部件，能够实现工件的快速装夹定位，大幅提升工装作业的装夹效率，降低手动装夹的操作强度。设计过程中重点校核了铰接点的运动轨迹，确保手柄扳动到锁止位置时机构处于死点位置，保证夹紧状态下不会意外松脱，同时对导杆的滑动行程做了限位设计，避免导杆脱出夹身，各转动销轴处均做了间隙配合预留，保证机构扳动顺畅无卡滞，所有零件的建模均保留可编辑参数，方便后续根据实际使用需求调整夹钳的行程、夹紧力等参数，适配不同的工装装夹场景。
