IUBAT大学校园建筑3D打印实体模型

　　这款微缩建筑实体的设计初衷，是服务于高校招生展示、校园规划复盘、建筑教学实训三类核心场景，区别于常规的平面效果图与虚拟数字模型，等比例缩放的实体打印件能让观看者直观感知校园建筑的群落布局、楼栋间的动线关系、外立面的结构层次，在招生宣讲现场摆放时，访客无需进入校园就能快速建立对校区整体风貌的认知，在建筑专业的课堂教学中，也可作为实体教具帮助学生理解建筑体块组合、外立面肌理处理的实际落地效果。

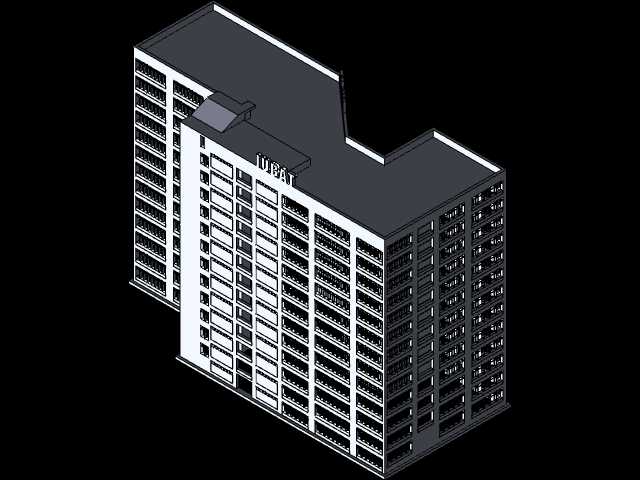

　　设计阶段首先完成了校区核心建筑群落的点云数据逆向采集，对每栋建筑的外轮廓、窗洞排布、入口挑檐结构、屋面附属设施都做了特征提取，没有做过度的艺术化简化，保留了不同楼栋之间的层高差异、外立面材质分界的位置，比如主教学楼的横向长窗布局、实验楼的外置连廊结构、行政楼的入口门廊挑出尺寸，都按照实际建筑的比例做了还原，避免微缩模型出现比例失真、特征模糊的问题。建模过程中针对3D打印的工艺特性做了专项结构优化，所有外凸的装饰结构都做了最小壁厚校核，悬挑长度超过2mm的檐口位置都增加了隐形支撑结构，打印过程中不会出现翘边、断连的问题，同时将所有窗洞、门洞的位置做了0.1mm的公差预留，后期如果需要加装透明窗片、内部照明组件，不需要二次打磨修配就能直接装配。

　　模型的整体安装边界按照常规展示柜的层板尺寸做了适配，群落整体的长宽尺寸控制在320mm*240mm范围内，底座厚度8mm，放置在常规A3尺寸的展示台面上不会超出边界，单栋建筑的最小壁厚控制在1.2mm以上，既保证了打印完成后的结构强度，日常搬运、展示过程中不会出现边角碎裂的问题，也不会因为壁厚过大增加不必要的打印耗材消耗。建筑外立面的肌理处理没有采用贴图模拟的方式，而是通过建模阶段的表面凹凸特征来还原，比如外墙的砖缝分格、饰面的横向线条都做了0.08mm的凸起处理，打印完成后直接通过不同颜色的耗材就能区分不同的外立面材质，不需要后期手工上色就能呈现清晰的材质分界。

　　针对校园内的道路、绿化区域，模型在底座上做了下沉0.5mm的区域划分，后期如果需要制作景观效果，可以直接在下沉区域填充仿真草粉、铺设模拟道路的贴纸，不会出现边界错位的问题。每栋建筑的底部都设计了定位凸台，和底座上的定位凹槽一一对应，组装时不需要额外测量定位就能准确放置到对应位置，拆卸也很方便，如果后续需要调整建筑布局、更换单栋建筑的打印件，不需要破坏整体底座结构就能完成更换。考虑到3D打印的层纹问题，建模时所有外立面的竖直面都做了0.05mm的倾斜角度补偿，打印完成后经过简单的打磨处理就能获得平整的外立面效果，不会出现明显的层纹影响展示效果。屋面的附属设施比如通风口、女儿墙、屋面排水坡的坡度都按照实际建筑的比例还原，没有做省略处理，从上方观察模型时也能呈现真实的屋面布局，不会出现顶部结构失真的问题。

　　在实际的教学场景中，这款模型还可以作为建筑测绘的实训对象，学生可以直接对模型进行尺寸测量、绘制三视图，对比实际建筑的尺寸参数理解缩放比例的换算逻辑，相比虚拟的数字模型，实体模型能让学生更直观地感知建筑结构的空间关系。在校园规划的方案讨论中，实体模型也可以直接在上面摆放新增建筑的替代模块，直观验证规划方案的空间合理性，比屏幕上的三维虚拟场景更有沉浸感，也方便多人同时围绕模型讨论调整方案。
