四输出3D打印机灯丝生产挤出设备结构

　　这套四输出结构的3D打印灯丝生产挤出设备，主要面向桌面级及工业级FDM3D打印耗材的规模化量产场景，可同时完成四路PLA、ABS、PETG等常见热塑性打印耗材的挤出成型作业，相比单路挤出设备，在同等厂房占地与能耗条件下，产能可提升三倍以上，适配中小型耗材生产厂商的批量供货需求，也可用于新材料研发场景下的小批量多配方耗材试制。

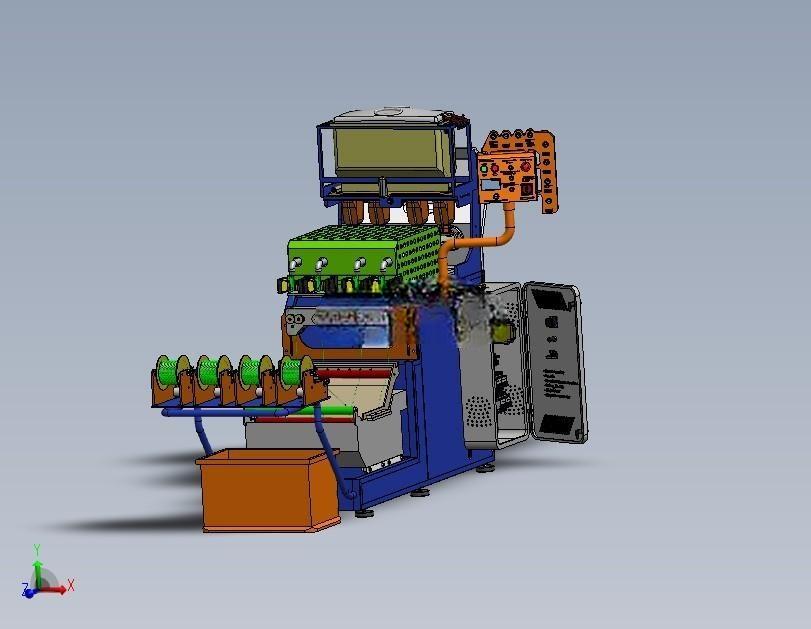

　　从实际生产用途来看，该设备覆盖了从原料熔融到成品丝材收卷前的全流程核心工序：原料罐部分可容纳预干燥的热塑性塑料颗粒，通过密闭输送通道送入剂量单元，剂量单元支持电动自动计量与手动微调两种操作模式，自动模式下可根据设定的丝径参数稳定控制螺杆进料速率，手动模式则适配配方调试、故障排查阶段的微量进料操作，避免原料浪费。设备中部的存储空间可临时存放经初步定型的丝材，预留足够的缓冲行程匹配前后段工序的速率差，避免丝材拉扯变形。

　　冷却系统采用双回路设计，空气冷却系统布置在挤出模头出口位置，通过多级可调风量的风刀对刚挤出的高温熔融丝材进行初步冷却定型，避免丝材垂伸变形；水冷却系统搭配恒温水箱与管路，对丝材进行二级匀速冷却，保证丝材结晶度均匀，避免因冷却速率不一致导致的丝径波动、内应力过大等问题，废箱则用于收集生产启动阶段的不合格料头、断丝废料，保持生产现场整洁。框架采用工业铝型材搭配钢板拼接结构，底部设置可调脚杯，可适应不同平整度的车间地面安装需求，滚磨机布置在冷却段后端，对冷却后的丝材表面进行滚压修整，消除表面竹节纹、凸起等缺陷，保证丝材外径公差稳定在±0.02mm范围内，卷轴工位用于对接后续的收卷设备，电气柜整合了全设备的动力配电、信号采集模块，控制面板采用立式布置，操作高度适配站立作业的人体工程学要求，可实时显示各段温度、挤出速率、冷却参数、丝径检测数据，支持参数一键存储与调用。

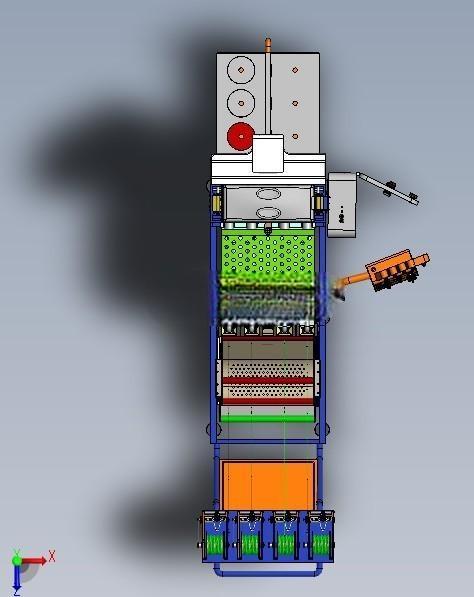

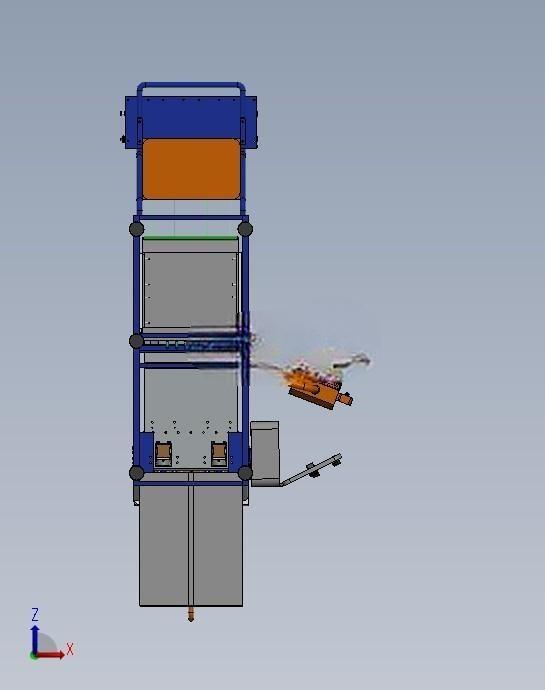

　　从设计思路来看，整套设备采用模块化分层布局，沿垂直方向从上到下依次布置原料存储、计量挤出、初步冷却、定型修整、废料收集模块，水平方向单侧延伸出挤出模头与冷却通道，整体安装占地宽度约1.8米，深度约1.2米，高度约2.8米，安装时需预留后侧0.8米的检修通道，左侧预留0.6米的原料补充操作空间，右侧对接收卷设备需预留1米的丝材输送空间。挤出模头采用四流道独立控温设计，每个流道可单独设置温度参数，适配不同熔融温度的耗材共线生产，避免不同配方原料的温度需求冲突；剂量单元的螺杆采用氮化钢材质，表面硬度达到HRC62以上，可耐受含玻纤、碳纤等改性耗材的长期磨损，使用寿命相比普通不锈钢螺杆提升4倍以上。空气冷却系统的风刀角度可沿丝材走向进行±15°的调节，可根据不同原料的冷却特性调整风刀与丝材的距离、出风角度，比如加工结晶速度较快的PP耗材时，可缩小风刀与模头的距离，加大风量快速定型，加工结晶速度较慢的PLA耗材时，可适当拉大风刀距离，降低风量避免丝材表面产生水波纹。水冷却系统的管路采用快插接头设计，维护时可快速拆卸清理管路内的水垢，水箱内置加热与制冷模块，可将水温稳定控制在设定值的±1℃范围内，保证不同批次耗材冷却条件一致。滚磨机的压辊间隙可通过千分尺旋钮进行微米级调节，适配1.75mm、2.85mm等不同标准直径的丝材生产，压辊表面采用聚氨酯包胶材质，既保证足够的摩擦力牵引丝材前进，又不会压伤丝材表面。电气柜内预留了扩展IO接口，可后续对接在线测径仪、自动收卷机、张力控制器等外围设备，实现全生产线的闭环控制，无需额外改造柜体结构。设备底部的废料箱采用抽拉式设计，生产过程中可随时抽出清理废料，无需停机操作，减少生产中断时间。整套结构在设计时充分考虑了生产现场的操作便利性与维护性，所有易损件均采用标准件，可快速更换，无需定制特殊配件，降低设备的后期使用成本。
