重载定向工业脚轮支架滚轮组件

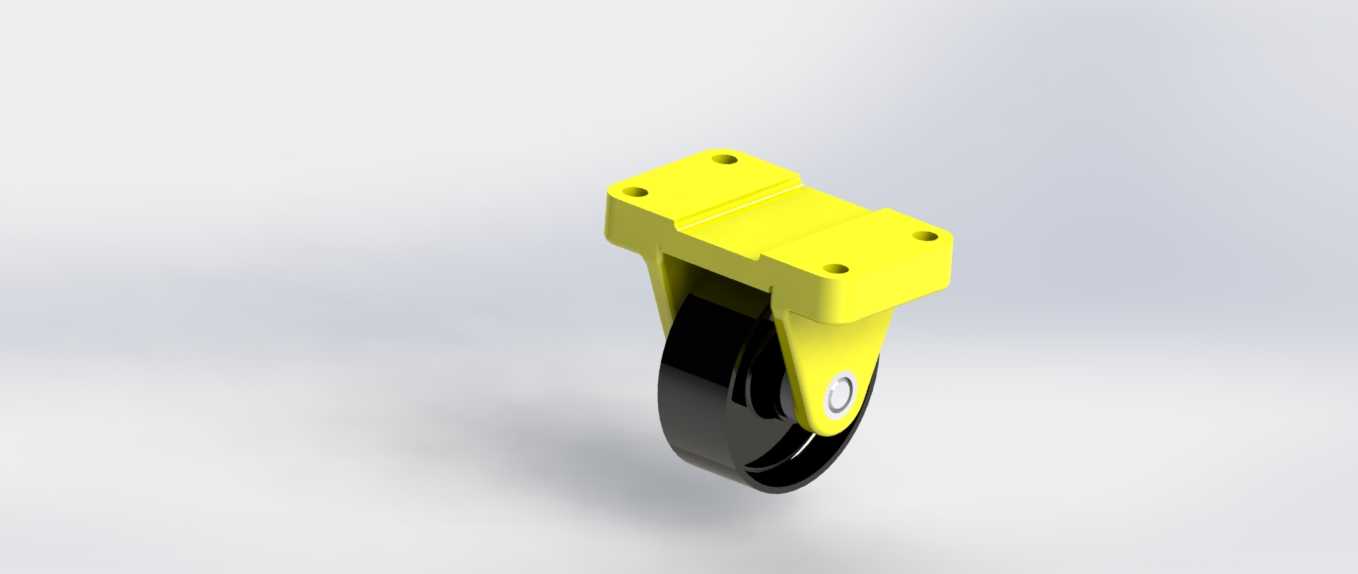

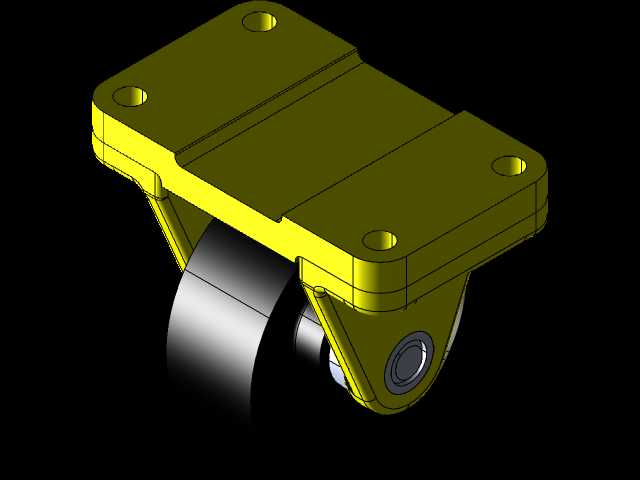

　　这款定向脚轮的结构设计，首先围绕中载移动场景的刚性需求展开，支架采用一体化折弯成型的加厚碳素钢板做主体，顶部安装法兰做了四孔沉头设计，安装时螺栓头可完全沉入沉孔内，不会突出安装面干涉设备底板，四个安装孔的孔距适配常规工业设备的底部安装预留位，不管是工作台的方管框架底部，还是工具车的钢板底板、轻型移动平台的型材框架，都能直接对位安装，不需要额外扩孔或者焊接转接板。滚轮部分选用高耐磨改性尼龙材质，轮面做了微弧处理，和地面接触时是窄带面接触，既保证了足够的承重接触面积，又能减少推动时的滚动阻力，在环氧地坪、水泥地面、钢板地面上滚动都不会留下明显压痕，也不会像硬质金属轮那样刮伤车间地坪漆面。

　　轮体和支架的连接部位采用了双滚珠轴承结构，轴承内圈和轮轴过盈配合，外圈和轮毂注塑嵌合，转动时没有旷量，长期承重使用也不会出现轮体偏摆的问题，轮轴端部做了卡簧限位结构，拆卸维护时只需要用卡簧钳取下外卡簧就能抽出轮轴，更换滚轮或者清理缠绕的杂物都很方便，不需要破坏支架结构。从安装边界来看，这款脚轮的总高度控制在适配常规移动设备的离地间隙范围内，支架两侧的支撑板做了外翻边加强处理，当设备受到侧向冲击力时，外翻边可以分散支架的受力，避免支架从折弯处断裂，顶部安装法兰的厚度足够承受额定载荷下的冲击，不会因为频繁推动产生的震动导致安装面变形。

　　在实际应用场景里，这类脚轮多用于车间内的轻型工具车、装配工作台、物料周转平台、小型设备移动机架上，定向款的设计可以保证设备沿直线推行时的稳定性，不会像万向轮那样在长距离移动时出现方向跑偏的问题，通常会和同规格的万向刹车脚轮搭配使用，两个定向轮布置在设备推行方向的后侧，两个万向带刹轮布置在前侧，既可以灵活转向，停下时踩下刹车踏板就能固定设备位置，不会因为车间地面的轻微坡度出现滑移。

　　设计过程中特意优化了支架的折弯圆角，避免应力集中导致的支架开裂，所有钣金边缘都做了去毛刺处理，安装时不会划伤操作人员的手部，轮面的弧度经过反复验证，在越过车间地面常见的5mm以内缝隙、小颗粒杂物时不会出现卡滞，推行的顺畅度可以满足日常车间内的物料转运、设备移位需求。滚轮的尼龙材质添加了抗老化助剂，在车间常见的油污、切削液溅射环境下不会出现材质溶胀、开裂的问题，长期使用的磨损量远低于普通橡胶轮，维护成本更低。支架表面做了亮黄色喷塑处理，一方面是工业场景的安全警示色，方便人员注意到设备底部的突出部件，避免磕碰，另一方面喷塑层的防锈能力优于普通喷漆，在潮湿的装配车间、仓储环境下也不会轻易生锈脱漆。从结构受力的角度看，这款定向脚轮的受力路径是从顶部安装法兰传递到两侧支撑板，再通过轮轴传递到滚轮，最后分散到地面，整个传力路径没有薄弱的转接部件，所有受力部位都做了加厚处理，额定承重范围内不会出现永久性变形。和普通轻型脚轮相比，这款的支架支撑板宽度更大，轮轴直径更粗，适配的设备自重范围更广，不管是放置手动工具的工具车，还是搭载小型检测仪器的移动平台，都能提供稳定的移动支撑。
