GD-120F重载水平调节支撑脚轮结构

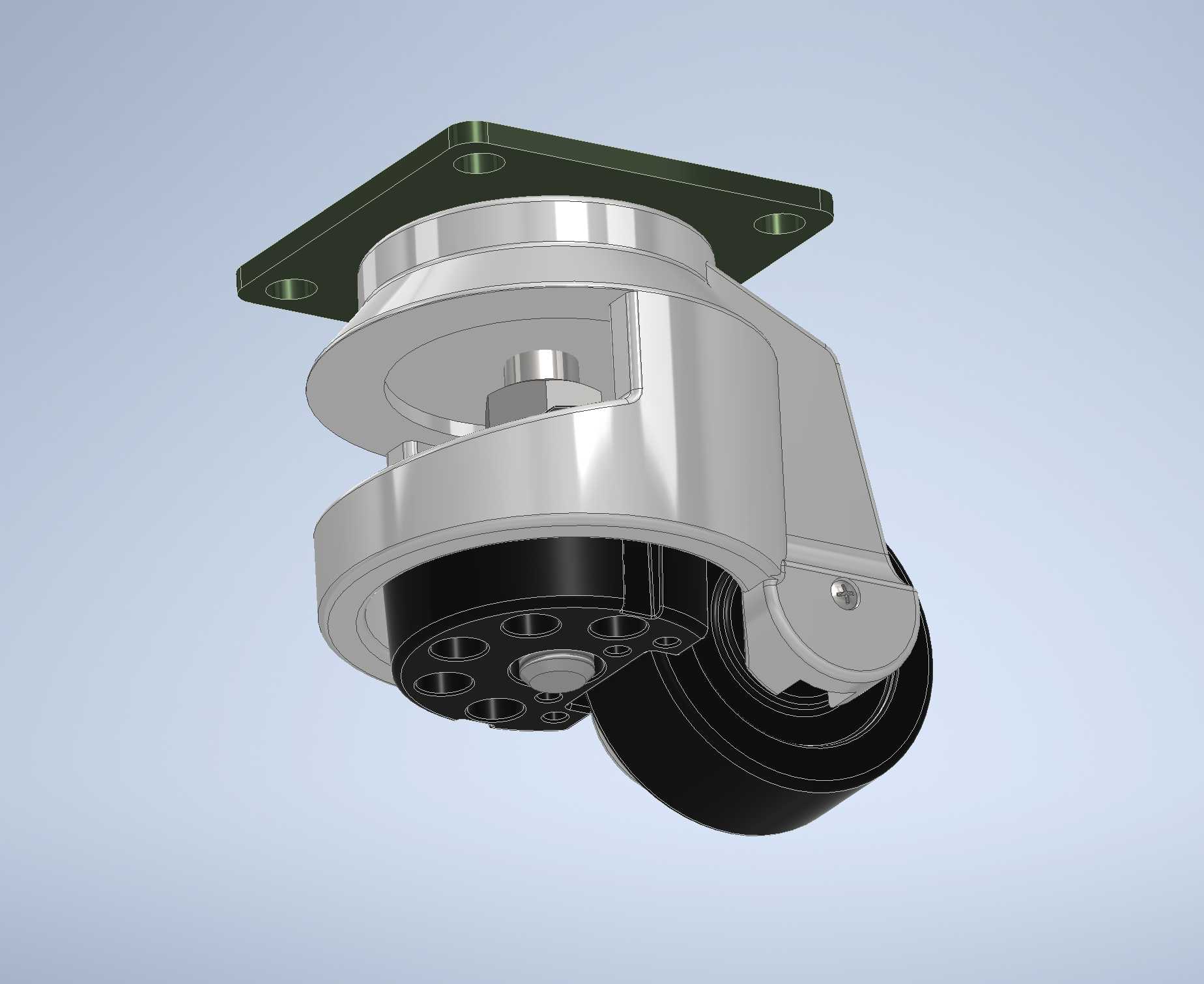

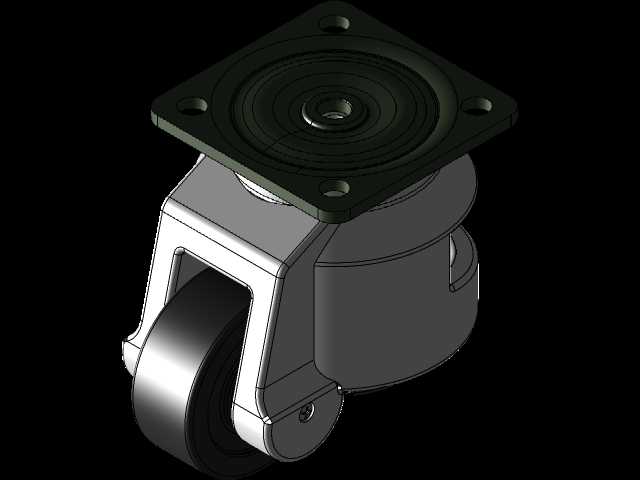

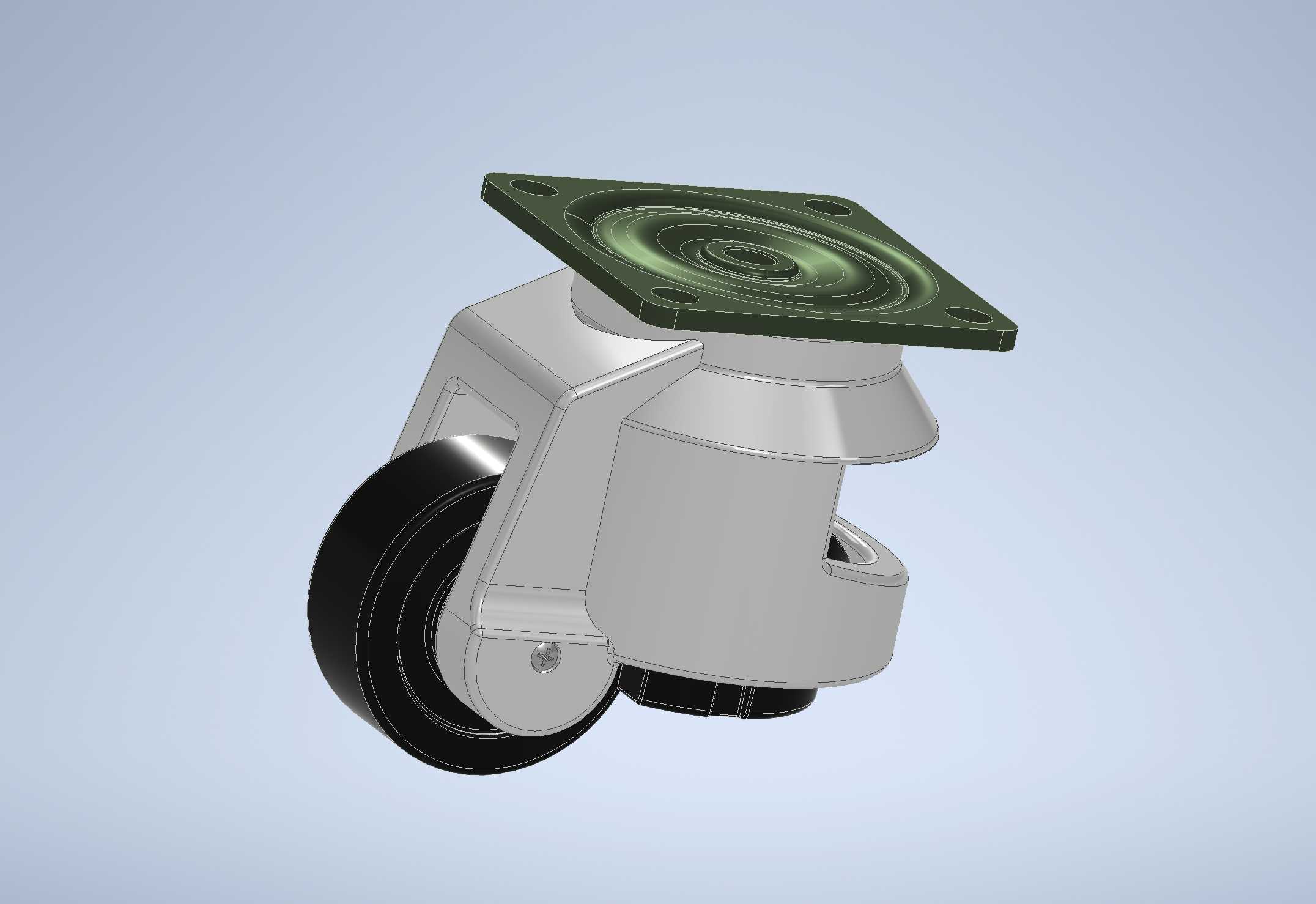

　　这款GD-120F重载调节脚轮，核心面向1000公斤级负载的工业设备移动与固定场景，在重型工装台、自动化检测设备、大型精密机床辅机、重型仓储货架、工业焊接工作站这类需要兼顾工位移动与作业固定的设备上应用十分广泛。很多车间现场的重型设备，日常需要根据产线调整位置，作业时又不能出现位移晃动，普通脚轮要么负载能力不足，要么固定后无法消除轮体间隙带来的窜动，这款带水平调节功能的脚轮，就是针对这类痛点做的结构设计。从结构组成来看，顶部是方形法兰安装板，四个角预留了沉头安装孔，安装时可以直接通过螺栓固定在设备底部的安装梁上，法兰板表面做了同心圆防滑纹路，和设备底架接触时能增大摩擦力，避免设备长期启停、移动过程中连接螺栓受剪切力出现松动。

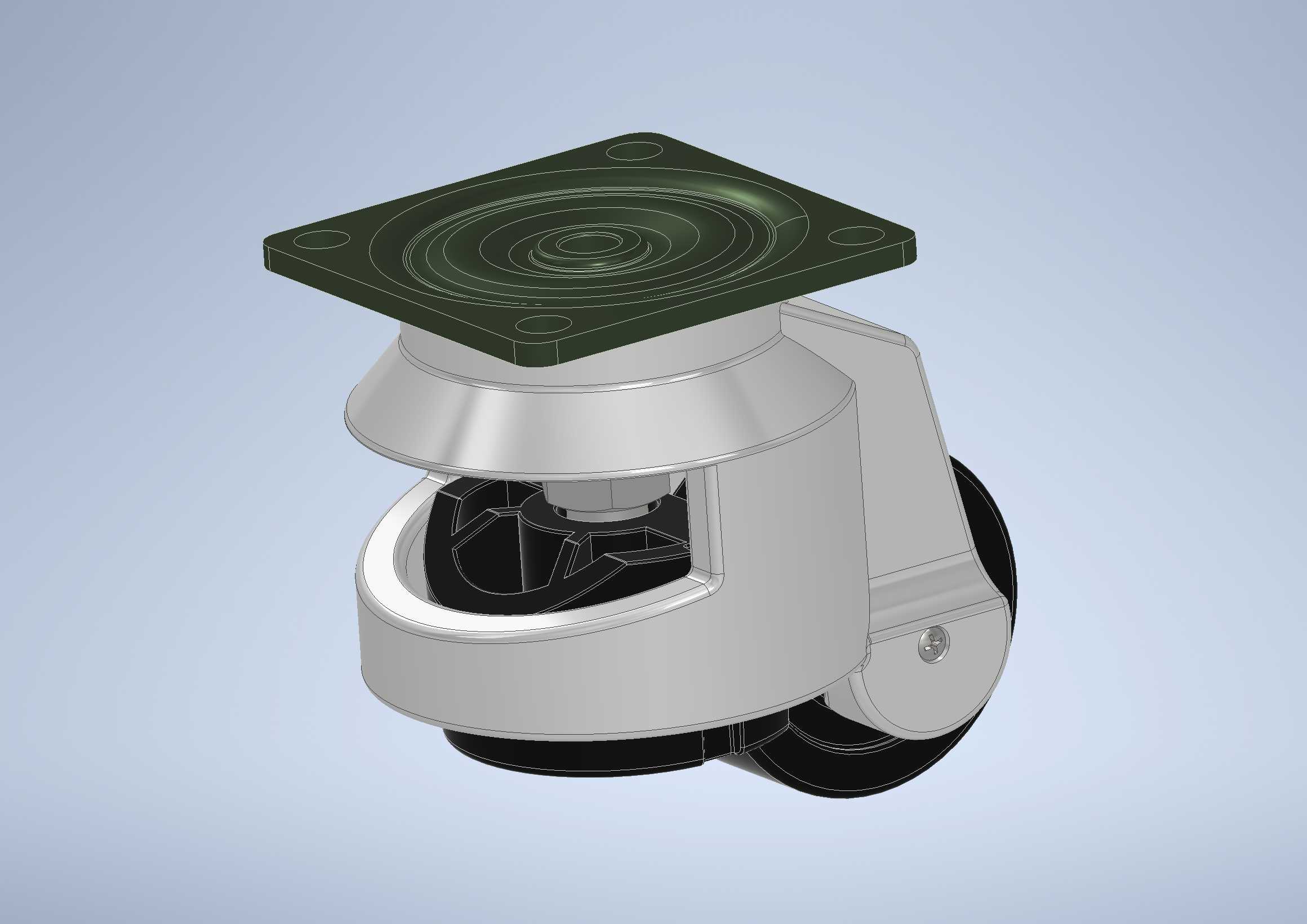

　　法兰板下方连接回转支撑结构，这部分是实现万向转向的核心，内部采用大直径回转接触面，转向时不会因为重载出现卡滞，转向轨迹顺滑，即使设备满载推移，也不需要额外施加过大的转向力，能有效降低车间内设备移位的操作强度。回转结构下方集成了水平调节支撑组件，这部分是这款脚轮区别于普通万向脚轮的核心功能：当设备推移到指定工位后，旋转调节结构可以让底部的支撑座向下伸出，接触地面后将整个设备抬升，让脚轮的滚轮完全脱离地面，此时设备的重量全部由支撑座承载，既避免了滚轮长期受压出现变形，又能通过调节四个脚轮的支撑高度，将设备台面调整到水平状态，满足精密加工、检测类设备的水平度要求，支撑座底部采用大直径防滑接触面，在环氧地坪、水泥地面、钢板地面上都能提供足够的摩擦力，不会出现作业过程中设备滑移的问题。

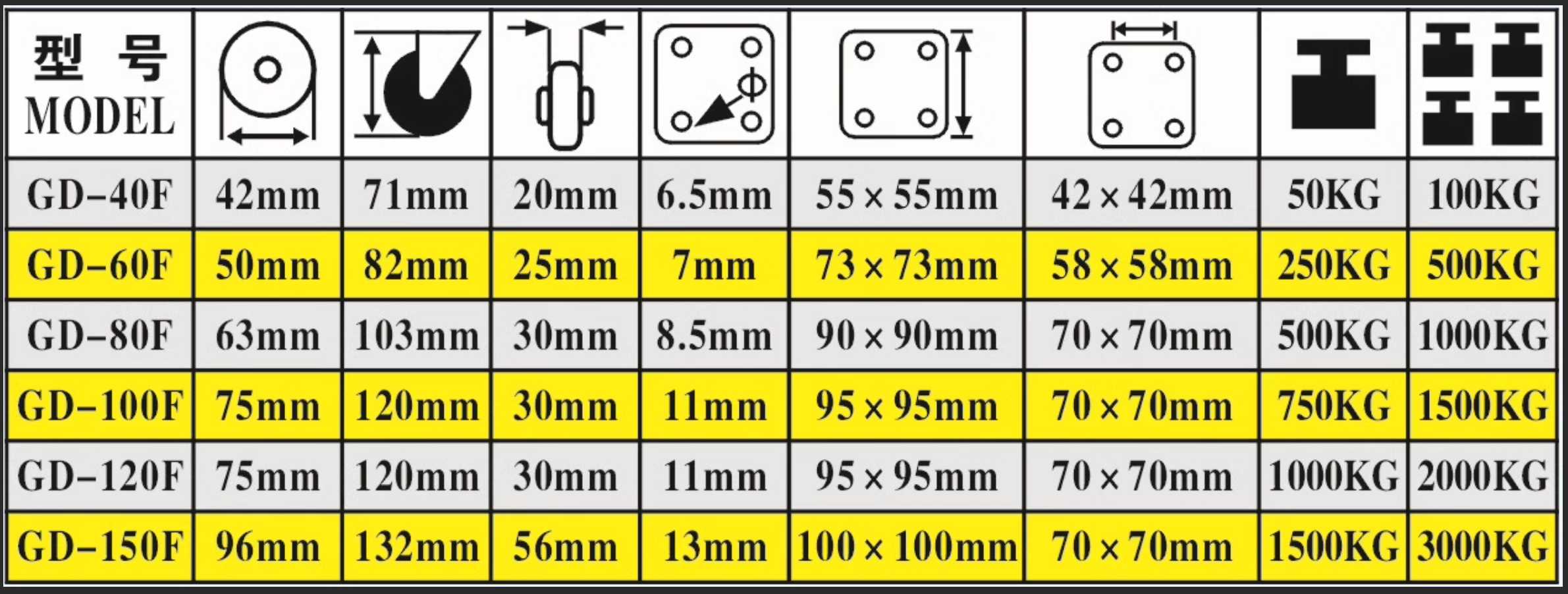

　　滚轮部分采用高承重的耐磨材质，轮面做了圆弧过渡设计，移动时能减小和地面的接触压强，即使在有轻微缝隙、不平整的车间地面上推移，也不会出现明显的颠簸震动，避免设备内部的精密元器件受冲击损坏。滚轮的轮架采用一体化铸造成型后做机加工处理，整体结构强度高，没有焊接拼接带来的应力集中问题，长期承受重载也不会出现架体变形、开裂的情况。从安装边界来看，顶部方形法兰的安装孔位遵循通用重载脚轮的安装尺寸规范，不需要对现有设备的底部安装结构做大规模改造，替换原有同规格脚轮时可以直接对位安装，降低设备改造成本。整体结构的垂直高度在设计时做了优化，不会过多抬升设备的整体重心，保证设备推移和作业时的稳定性，调节结构的操作位置设计在脚轮侧方，操作人员不需要蹲伏到设备底部，用常规扳手就能完成高度调节操作，日常使用的维护便捷性很高。在实际选型应用中，这类重载调节脚轮通常四个为一组使用，单轮额定负载1000公斤的情况下，整组可以满足3吨左右总重的设备使用需求，考虑到设备移动时的动载冲击，选型时通常会预留20%左右的负载余量，避免突发冲击造成脚轮结构损坏。

　　和普通的固定支撑脚搭配脚轮的方案相比，这种集成式调节脚轮不需要额外在设备底部安装独立的支撑脚，减少了设备底部的零部件数量，安装工序更简单，整体外观也更整洁，调节操作时不需要分别操作多个支撑结构，作业效率更高。结构设计过程中，针对回转部分的防尘做了优化，回转间隙处做了挡边结构，能阻挡车间内的铁屑、灰尘进入回转摩擦面，延长脚轮的使用寿命，减少日常维护的润滑频次。滚轮的轮轴采用高强度销轴配合自润滑轴承，长期转动也不会出现轴套磨损导致的轮体晃动，移动过程中噪音更低，适合对车间噪音有要求的生产场景。
