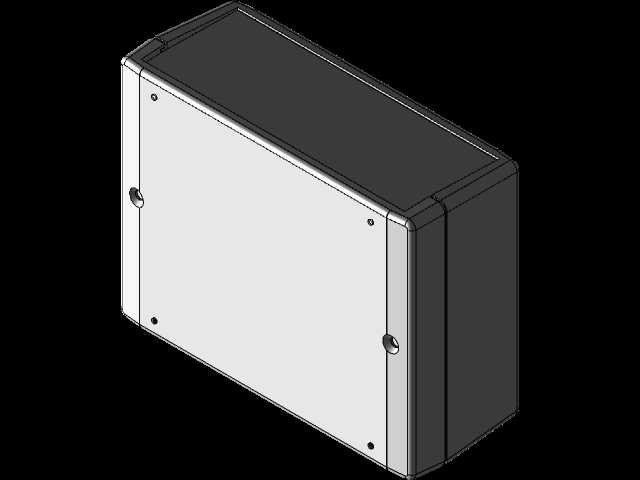

哈蒙德RM2015M灰色ABS防护外壳结构

　　这款ABS材质的防护壳体，在低压电气配套、小型电源模块封装、户外传感节点防护等场景中有着十分广泛的应用，尤其适配小功率电源变压器的外置封装需求，能够为内部核心电气元件提供可靠的物理防护与基础的环境隔绝能力。从实际工程选型的角度来看，这类壳体的设计首先要平衡防护等级与装配便捷性的关系，IP43的防护等级意味着它可以阻挡直径1mm以上的固体异物侵入，同时能够应对垂直方向的溅水，完全满足室内机柜安装、屋檐下户外布设、普通工业车间工位旁安装这类场景的使用要求，不需要额外做密封结构升级就能覆盖绝大多数非极端恶劣环境的使用需求。

　　壳体整体尺寸为130×100×50毫米，这个尺寸边界是经过多轮场景适配敲定的：长度方向130mm的空间刚好可以容纳常规小功率变压器的绕组骨架与接线端子排，预留出的接线操作空间不会让内部走线过于局促；100mm的宽度方向可以并排布置2-3个小型接线端子或者小型PCB控制板，不需要额外做板件裁切；50mm的高度既可以容纳常规厚度的变压器铁芯，也不会因为壳体过高导致安装后突出安装面过多，影响周边设备的布设。壳体的边角做了小圆弧过渡处理，不是生硬的直角结构，一方面是注塑生产时能够减少应力集中，避免成型后边角处出现缩痕、翘曲的问题，另一方面在安装操作时也能减少尖锐边角对操作人员的划伤风险，同时圆弧过渡的结构在壳体堆叠运输时也能减少磕碰导致的壳体开裂问题。

　　从结构设计细节来看，壳体采用上下扣合的装配方式，侧面预留的固定孔位既可以用来实现上下壳体的锁紧固定，也可以作为壳体整体向安装基面固定的连接点位，不需要在壳体背部额外做凸出的安装耳，能够最大程度保持壳体外形的简洁，减少安装时需要的预留空间。壳体侧面的预留开孔位是做了半冲孔工艺处理的，用户在实际使用时可以根据自己的接线需求，轻松敲落对应位置的盖板来安装电缆防水接头或者接线端子，不需要自己额外开孔，能够大幅减少现场加工的工作量，也能避免自行开孔导致的壳体开裂、防护等级下降的问题。材质选用灰色ABS，一方面是ABS材料本身具备不错的抗冲击性能，在常规的安装磕碰、日常使用中的轻微撞击下不会出现碎裂的问题，同时ABS的耐化学腐蚀性能也能应对普通工业环境中的少量油污、粉尘侵蚀，长期使用不会出现材质脆化的问题；另一方面灰色的外观不容易显脏，在工业现场使用时不需要频繁做表面清洁，同时灰色的哑光质感也不会因为光线反射造成操作人员的视觉干扰，适合在设备机柜、车间墙面这类长期有人值守的场景中使用。

　　在做内部结构适配的时候，这款壳体的内部筋位设计是经过优化的，内壁的支撑筋刚好可以承托常规尺寸的变压器安装板，不需要额外做支撑柱的加装，用户只需要将固定好变压器的安装板顺着筋位滑入，再用螺丝在侧面锁紧就可以完成内部组件的固定，整个装配过程不需要复杂的工装，单人就可以快速完成。壳体的合缝处做了错位止口设计，上下壳体扣合之后，合缝位置不是直通的缝隙，能够有效阻挡粉尘从合缝位置进入壳体内部，同时也能提升壳体整体的结构强度，扣合之后的壳体不会因为轻微的挤压就出现上下盖错位的问题。对于结构设计从业者来说，这类标准壳体的三维模型能够大幅缩短设计周期，在做小型电气设备、电源模块的结构设计时，不需要从零开始设计外壳，只需要根据这款壳体的内部安装边界来设计内部的元件排布、安装板结构，就可以直接套用成熟的外壳方案，既能够减少开模成本，也能提升设计的可靠性，毕竟这类经过市场长期验证的标准壳体，在结构强度、装配便捷性、环境适应性上都经过了大量实际场景的检验，比自行设计的全新外壳结构风险要低很多。在做安装边界校核的时候，需要注意壳体侧面固定孔的中心距尺寸，提前在安装基面上打好对应的安装孔，同时要预留出接线位置的操作空间，在壳体的接线侧至少留出30mm的空间来方便电缆的插拔与接线操作，避免安装完成之后接线操作空间不足导致的后期维护困难。另外，这款壳体的壁厚设计是均匀的2mm，这个壁厚既能够保证壳体的结构强度，也不会因为壁厚过厚导致材料成本上升，同时均匀的壁厚在注塑成型时能够减少缩水、翘曲的变形概率，保证壳体成型之后的尺寸精度，上下盖扣合之后的缝隙均匀，不会出现一边缝隙大一边缝隙小的问题。
