工业生产大厅产线管线整体布局三维设计

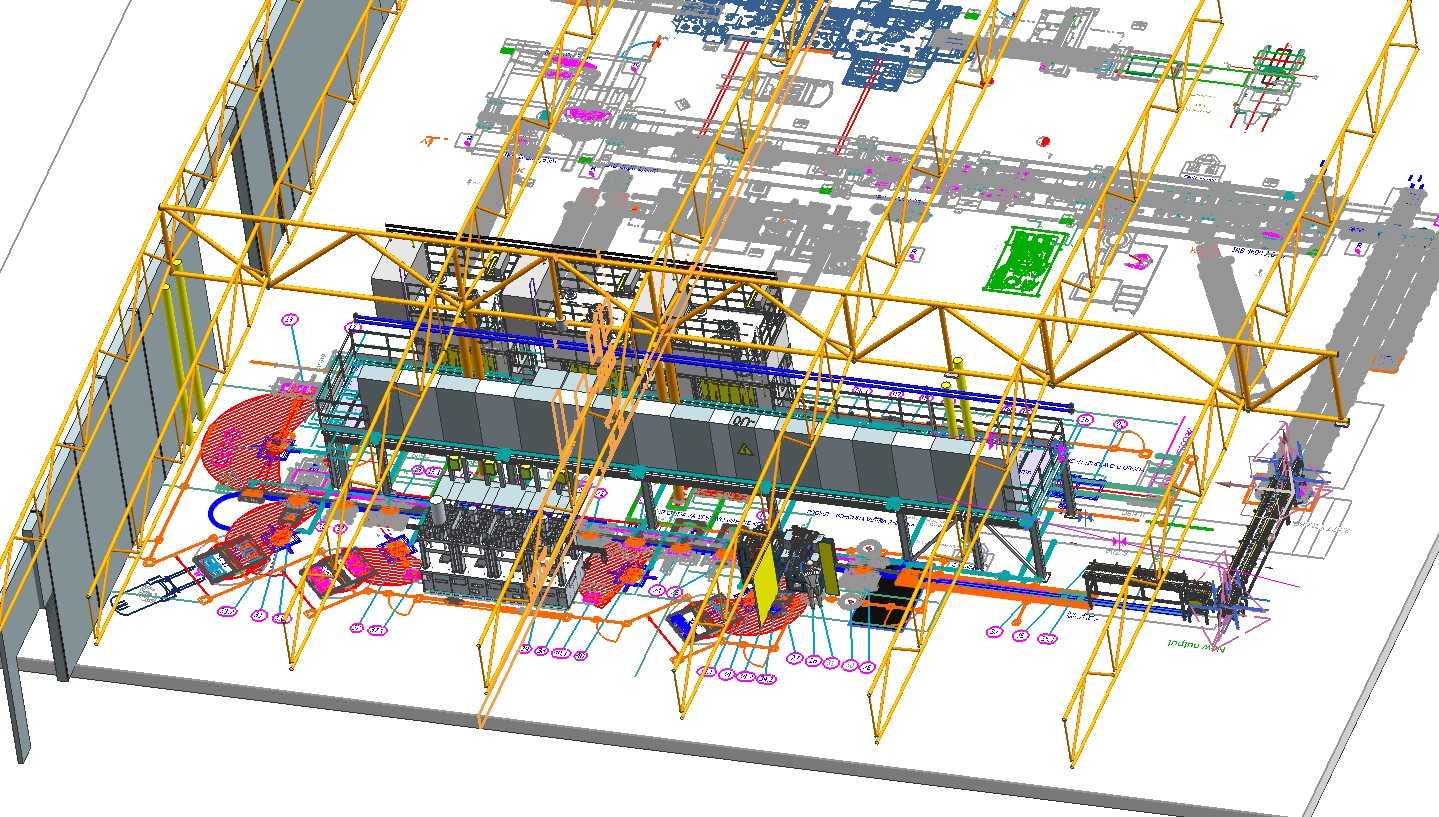

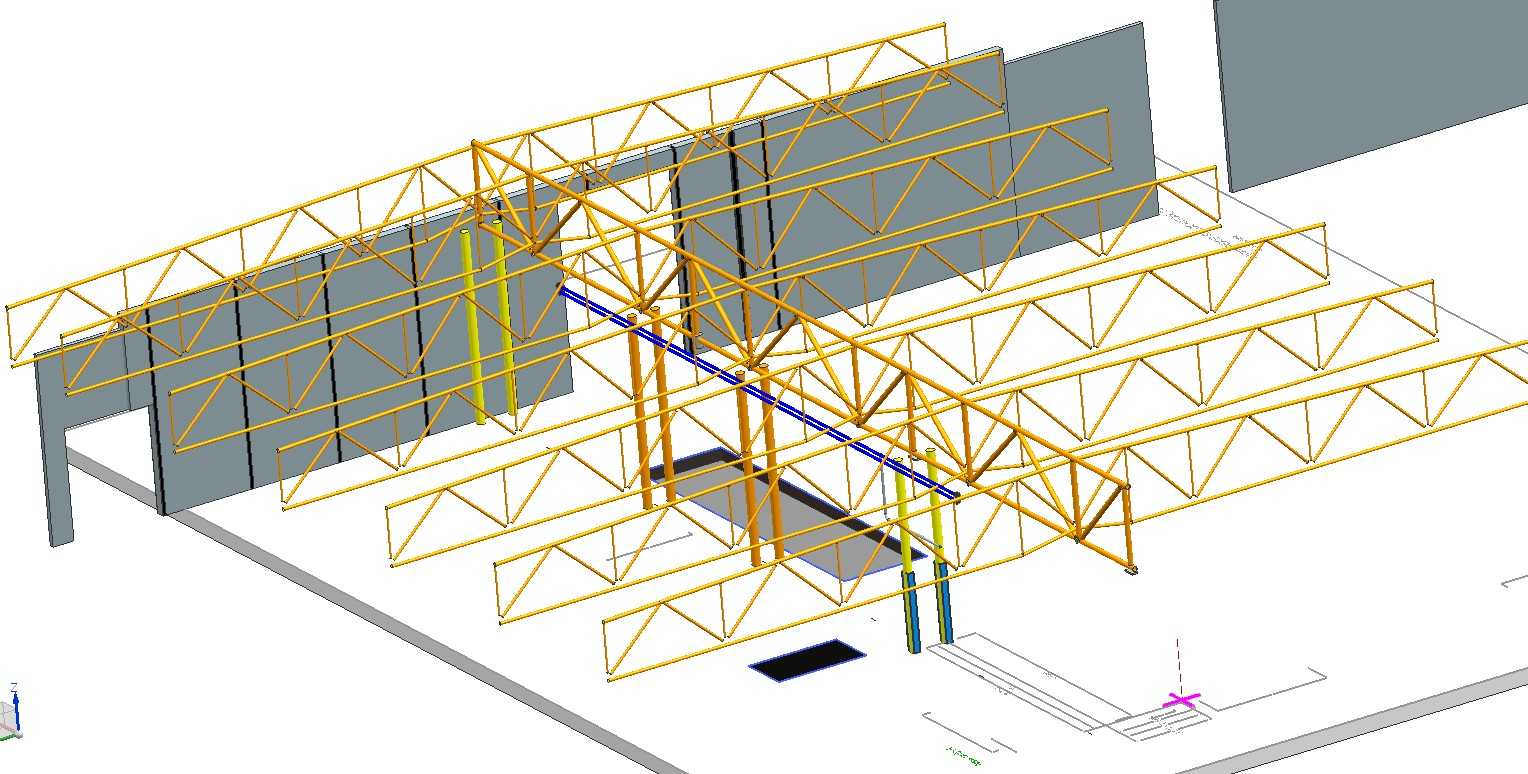

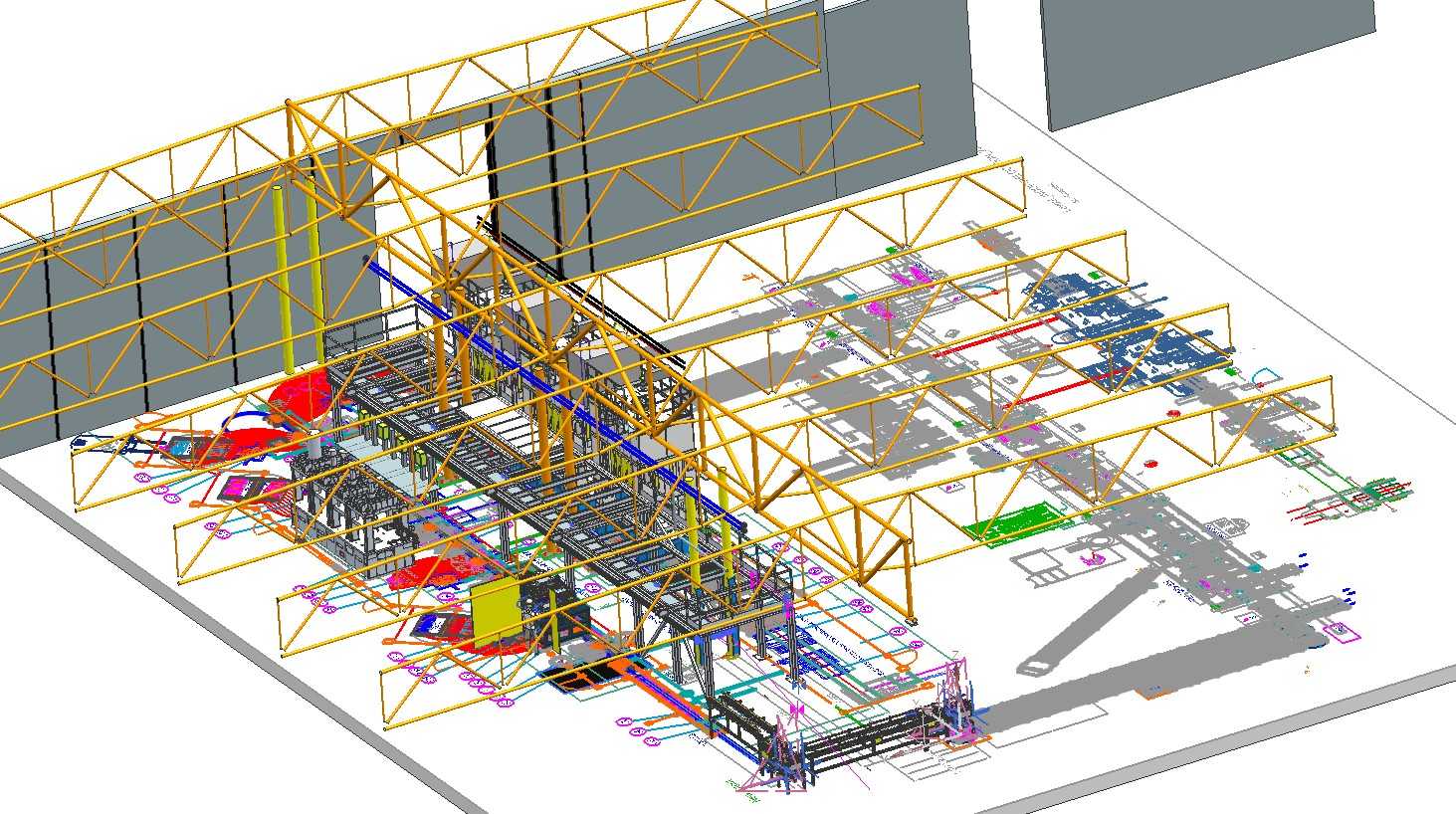

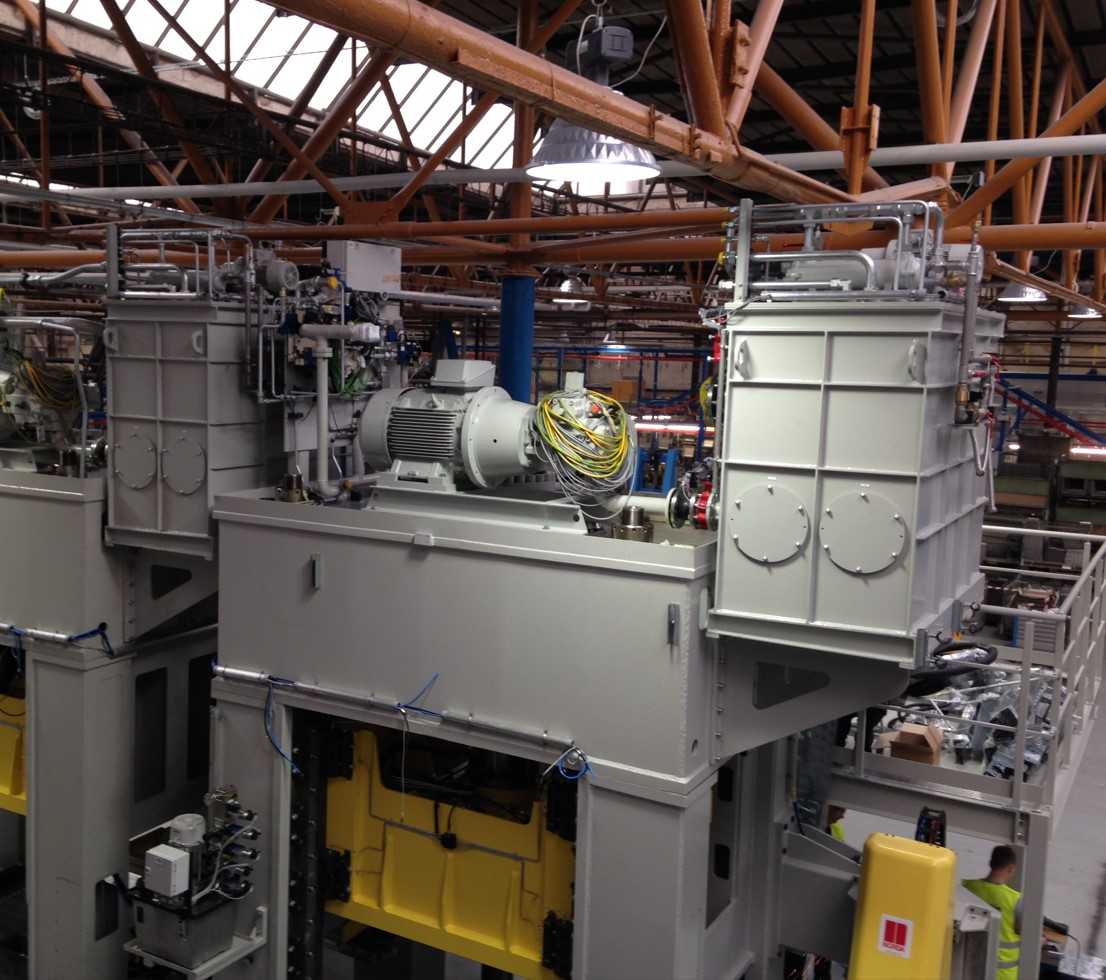

　　这套三维布局方案针对大型工业生产大厅的全空间产线与配套系统做了完整的空间排布设计，覆盖从顶部桁架承重结构到地面作业工位、管线走向的全层级空间规划，可直接用于新建车间的方案评审、施工交底环节，也能作为老旧车间改造的空间校核参考。设计过程中首先梳理了大厅的整体承重边界，顶部采用黄色钢制桁架作为主承重结构，桁架的下弦标高统一预留了足够的管线敷设与检修空间，所有跨距均按照常规工业厂房的柱网模数设置，避免后期设备进场时出现桁架立柱与作业区域干涉的问题。

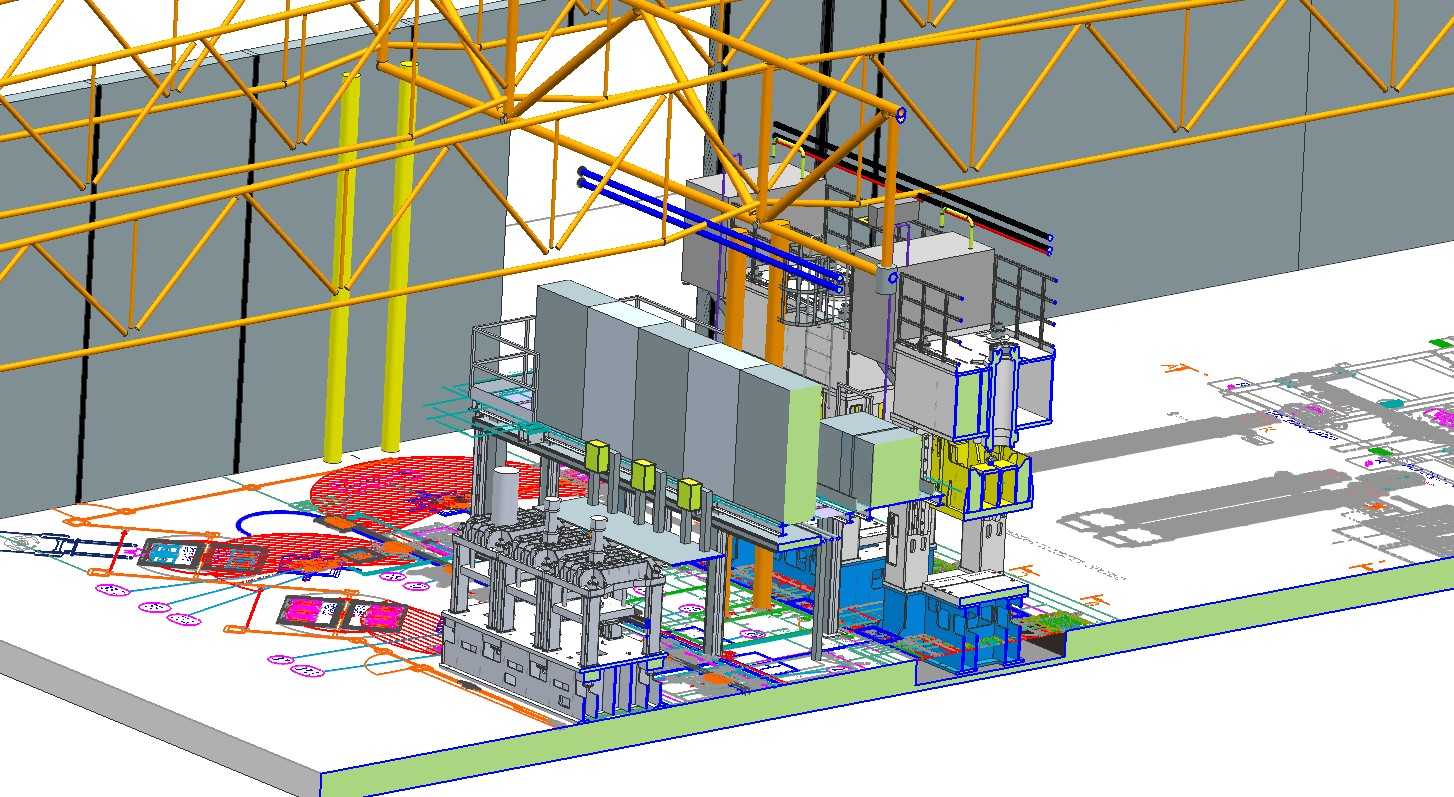

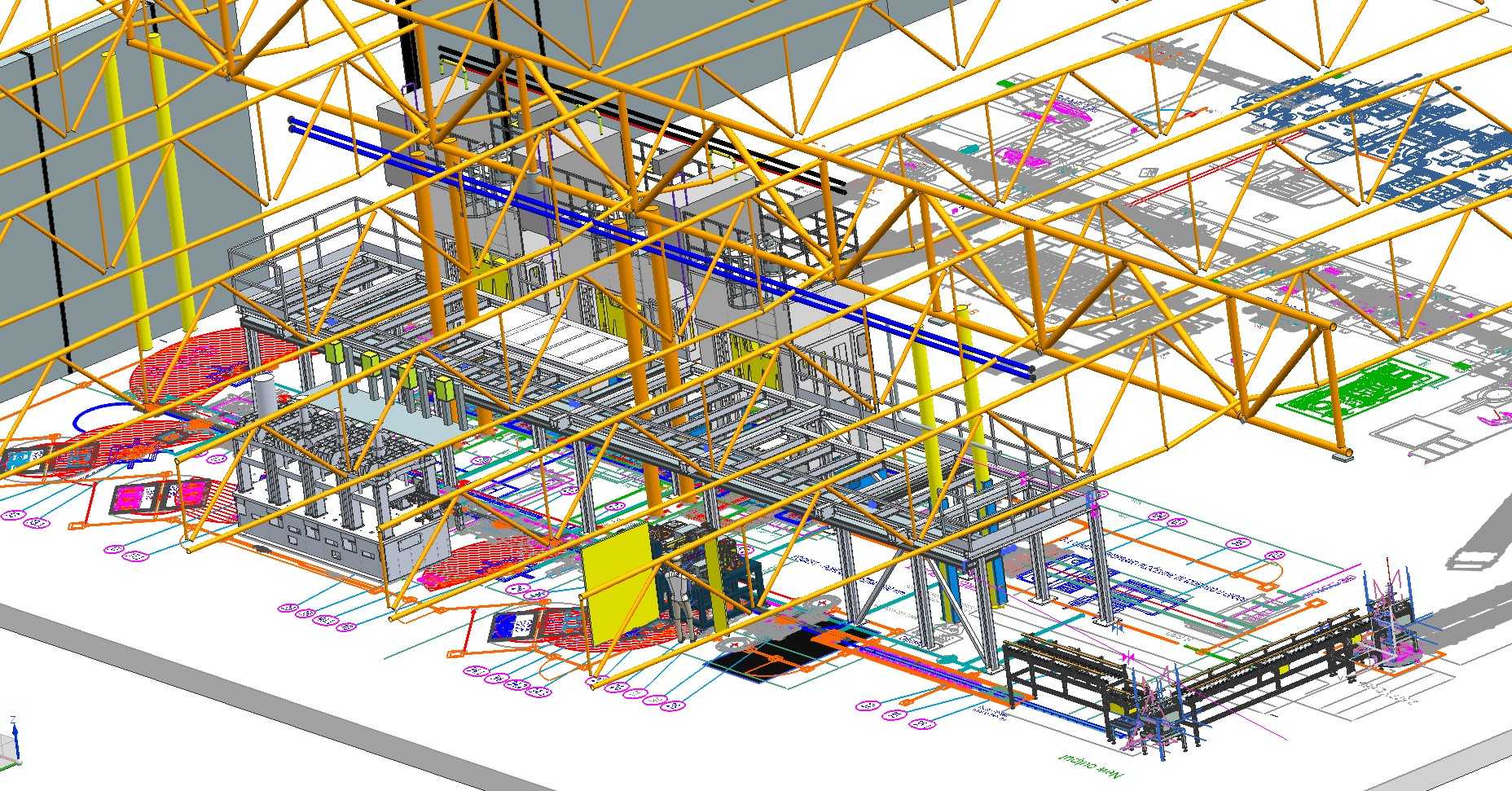

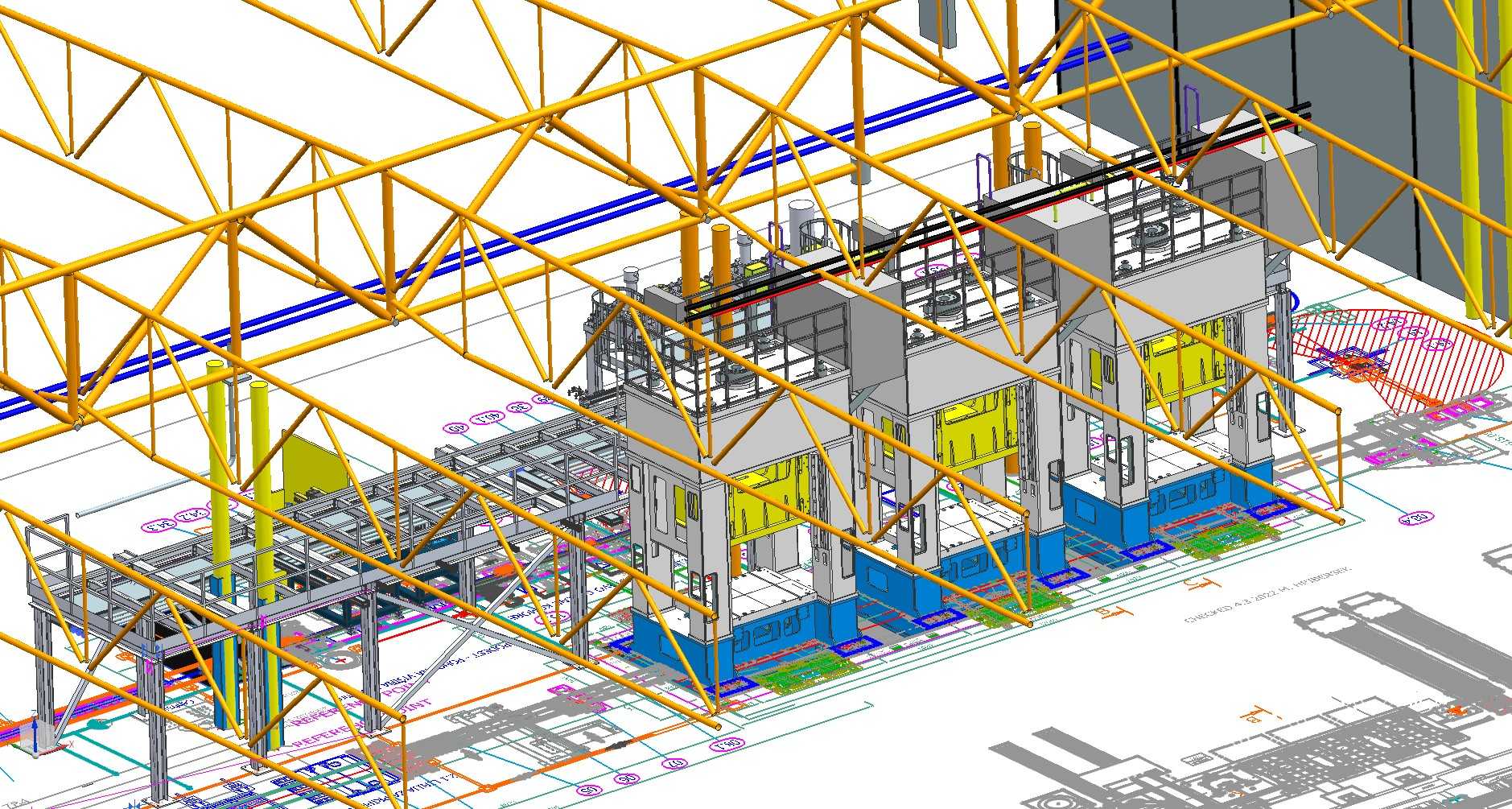

　　地面层的产线排布按照生产工艺流程的物流走向设置，从原料输入工位到加工、组装、检测、成品暂存工位依次排布，工位之间预留了标准宽度的物流通道，可满足手动液压叉车、电动搬运车的双向通行需求，通道边缘的地面标识用不同颜色做了功能区分，紫色标识为管线预埋定位线，红色区域为安全警示区，绿色区域为应急逃生通道，所有标识的定位均与实际施工的地面放线坐标一一对应。管线系统的排布做了分层设计，蓝色主管道沿桁架下弦的专用管卡敷设，作为工艺主管线承担整个大厅的介质输送功能，分支管线从主管线接出后沿工位侧边的立柱引下，避免在作业人员头顶的频繁操作区域横向走管，既降低了管线泄漏对生产作业的影响，也方便后期管线的维护与更换。

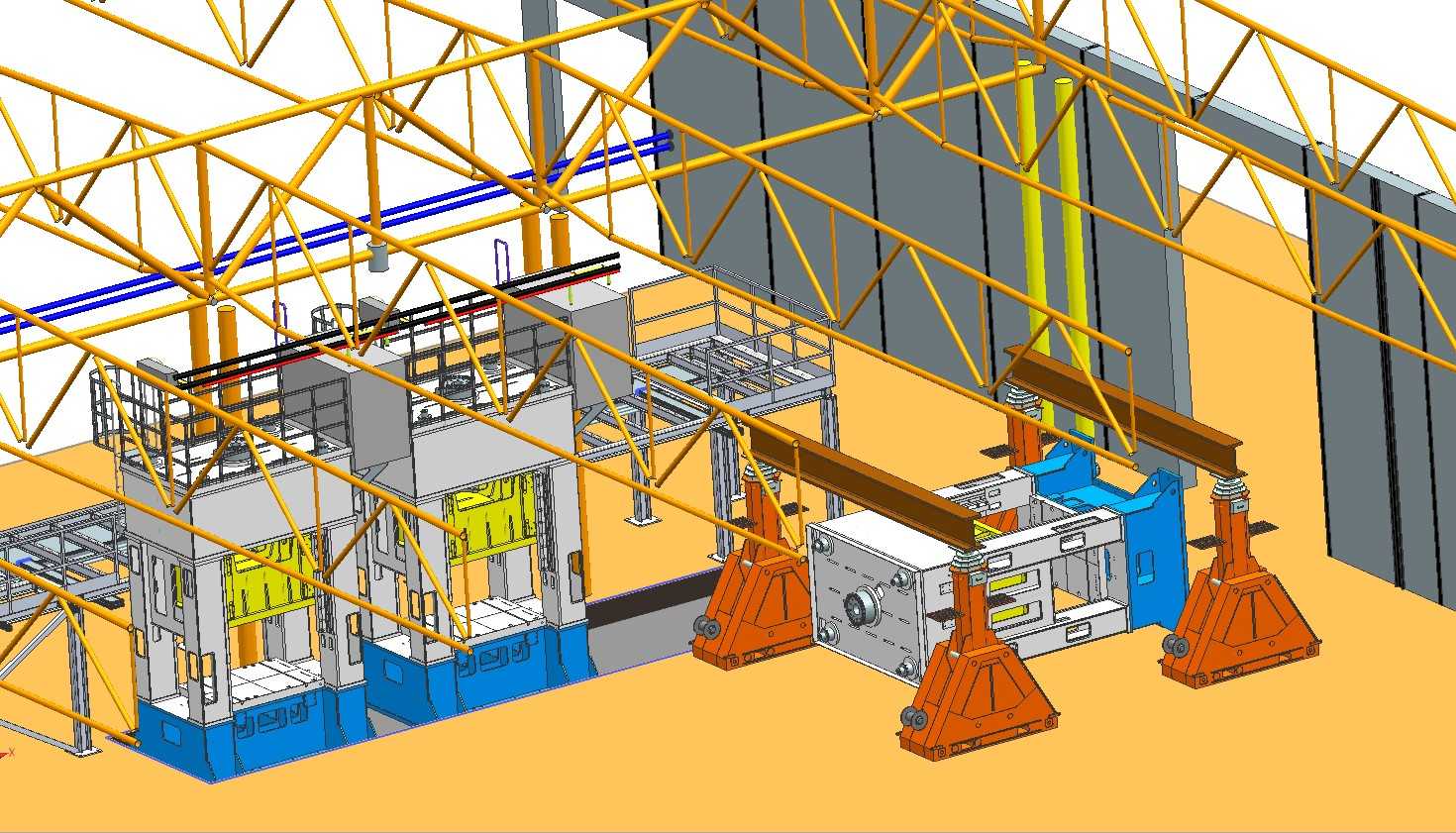

　　电气线路的敷设路径与工艺管线保持了规范要求的安全间距，强电桥架与弱电桥架分侧布置，避免信号干扰，所有线路的引下位置均对应工位的用电点位，没有多余的冗余走线。产线的机架主体采用工业铝型材与方钢焊接组合的结构，机架的安装地脚定位与地面预埋的安装板完全对齐，每个工位的操作台面高度按照人体工程学标准设置，兼顾站立作业与辅助坐式作业的需求，工位旁预留了工具挂板、物料暂存架的安装位置，不会占用主操作空间。布局设计中还充分考虑了检修空间的预留，每台核心设备的周边都预留了足够的拆装操作空间，顶部桁架上预留了检修葫芦的挂点，可满足后期设备大修时的部件吊装需求，管线的阀门、接头位置均设置在便于操作的高度，不需要登高或者拆解周边结构就能完成日常操作。

　　整个布局的空间利用率经过多轮校核，在满足消防、安全、物流通行要求的前提下，尽可能压缩了非作业区域的面积，同时预留了15%左右的备用空间，可满足后续产线扩容、新增设备的布局调整需求，不需要对整体桁架结构和主管线做大规模改动。所有结构件的安装边界都做了碰撞检查，桁架、管线、产线设备、物流通道之间没有硬干涉，人员操作的活动范围内也没有突出的尖锐结构，所有边角都做了圆角或者防护处理，符合工业车间的安全设计规范。
