PCB板卡入式尼龙塑料棒固定夹结构

　　在电源类板卡的装配场景中，板上外接塑料棒、绝缘导杆的固定一直是容易被忽略却直接影响整机可靠性的细节，尤其是变压器周边的绝缘支撑件，既要保证安装后无松动位移，又要避免金属紧固件带来的爬电距离不足问题，这类卡入式塑料固定夹就是针对这类需求开发的结构件。从实际应用来看，这类固定夹多用于电源变压器周边的PCB装配工位，用来固定穿过板卡的尼龙绝缘棒、塑料导杆，替代传统的胶粘、螺丝锁紧方案，避免胶粘的老化失效问题，也省去螺丝装配需要的额外工具、防松垫片等配件，适配批量流水线的快速装配需求。

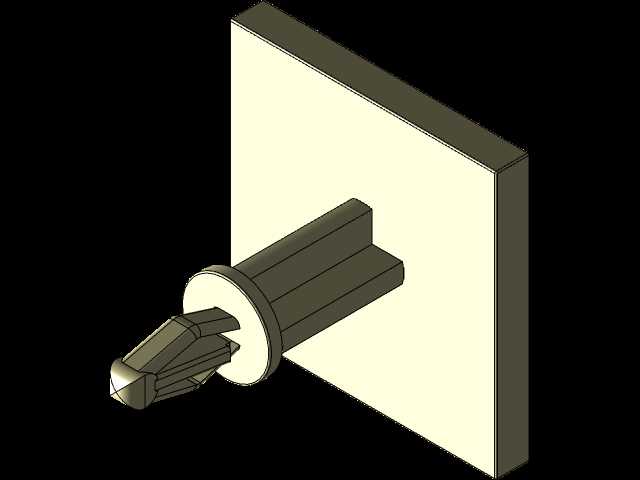

　　设计这类固定夹的时候，首先要考虑的是PCB板的安装边界，常规适配1.2mm到2.0mm厚度的环氧玻纤板，夹体根部的法兰盘直径控制在8mm左右，刚好覆盖板上的开孔边缘，不会占用板上过多的布线空间，法兰盘和板接触的面做了0.1mm的微凸筋，安装后可以和板面形成轻微的过盈贴合，避免夹体在板孔内转动。穿过板孔的柱体部分做了对称的倒扣卡爪，卡爪的张开角度设计为15度，插入板孔的时候卡爪受挤压向内收缩，穿过孔位后自动弹开，倒扣面和PCB背面贴合，不需要额外的固定件就可以实现轴向锁紧，拉拔力可以达到15N以上，满足常规运输、使用场景下的防松要求，不会因为设备振动出现松脱。

　　夹体前端用来固定塑料棒的部分做了三等分的弹性胀紧结构，内孔直径适配常用的6mm直径尼龙棒，内孔壁做了三道纵向的防滑棱，当塑料棒插入内孔时，弹性瓣受挤压向外张开，依靠塑料自身的弹性回弹力抱紧棒体，防滑棱嵌入棒体表面的微观间隙，既可以防止棒体轴向窜动，也能限制棒体的周向转动，不需要额外点胶就可以实现可靠固定。整个夹体的总长度控制在18mm左右，其中插入PCB板后的背面突出高度仅2mm，不会和板背面的焊点、元器件产生干涉，前端夹持部分的长度为10mm，足够的抱紧长度可以保证棒体固定后不会出现倾斜，支撑垂直度可以控制在1度以内，满足绝缘支撑件的位置精度要求。

　　从材料选型的角度，这类固定夹一般采用PA66尼龙加15%玻纤的材质，既保证足够的刚性和弹性，又有不错的绝缘性能，阻燃等级可以达到UL94-V0，适配电源板卡的安规要求，不会因为变压器工作时的温升出现材质软化，长期工作温度可以适应-20℃到105℃的范围，覆盖绝大多数民用、工业电源设备的工作环境。和传统的金属固定座相比，全塑料的结构不会产生涡流，也不会和板上的线路形成导电通路，在高压电源板卡上使用的时候，可以有效减少爬电风险，安装的时候只需要对准板孔按压到位即可，单个零件的装配时间不超过2秒，比螺丝锁紧的效率提升60%以上，也不会出现螺丝掉落造成板卡短路的风险。

　　在实际选型应用的时候，需要注意板上开孔的尺寸公差，推荐开孔直径为6.1mm到6.2mm，开孔边缘不能有明显的毛刺，否则会影响卡爪的正常弹开，安装后可以从板背面观察卡爪是否完全张开倒扣在板面，确认安装到位。如果需要固定不同直径的塑料棒，只需要调整前端内孔的尺寸和弹性瓣的厚度，整体的安装结构不需要改动，可以直接适配同规格的板孔，减少板卡设计的改造成本。这类固定夹除了用在电源变压器周边的绝缘棒固定，也可以用来固定板上的小型塑料导柱、光纤走线杆、绝缘支撑柱等零件，适用场景覆盖开关电源、工控驱动板、通讯设备电源模块等多种需要板上杆件固定的场合，结构简单可靠，不需要额外的装配配件，非常适合批量生产的电子设备使用。
